Блок управления АКВАРОБОТ ТУРБИ-М3 (однопороговый)

2 700.00
В наличии

Бесплатная доставка по Челябинску при заказе от 7000 рублей!

Напряжение питания220±10%В Максимальная мощность двигателя1.5кВт Максимальный ток16А Номинальный ток10А

Unipump АКВАРОБОТ ТУРБИ-М3 — однопороговый блок для автоматического управления однофазными поверхностными и погружными (в том числе вибрационными) насосами (до 1,5 кВт). Управление происходит по потоку и минимальному давлению (Рмин).

Автоматически включает насос при скорости потока более 2 л/мин или при падении давления ниже Рмин, и  с задержкой 30 секунд, отключает насос при скорости потока менее 2 л/мин. Может быть использован как устройство защиты насоса от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Рмин, устройство включает насос на 30 секунд, восстанавливая давление в системе.

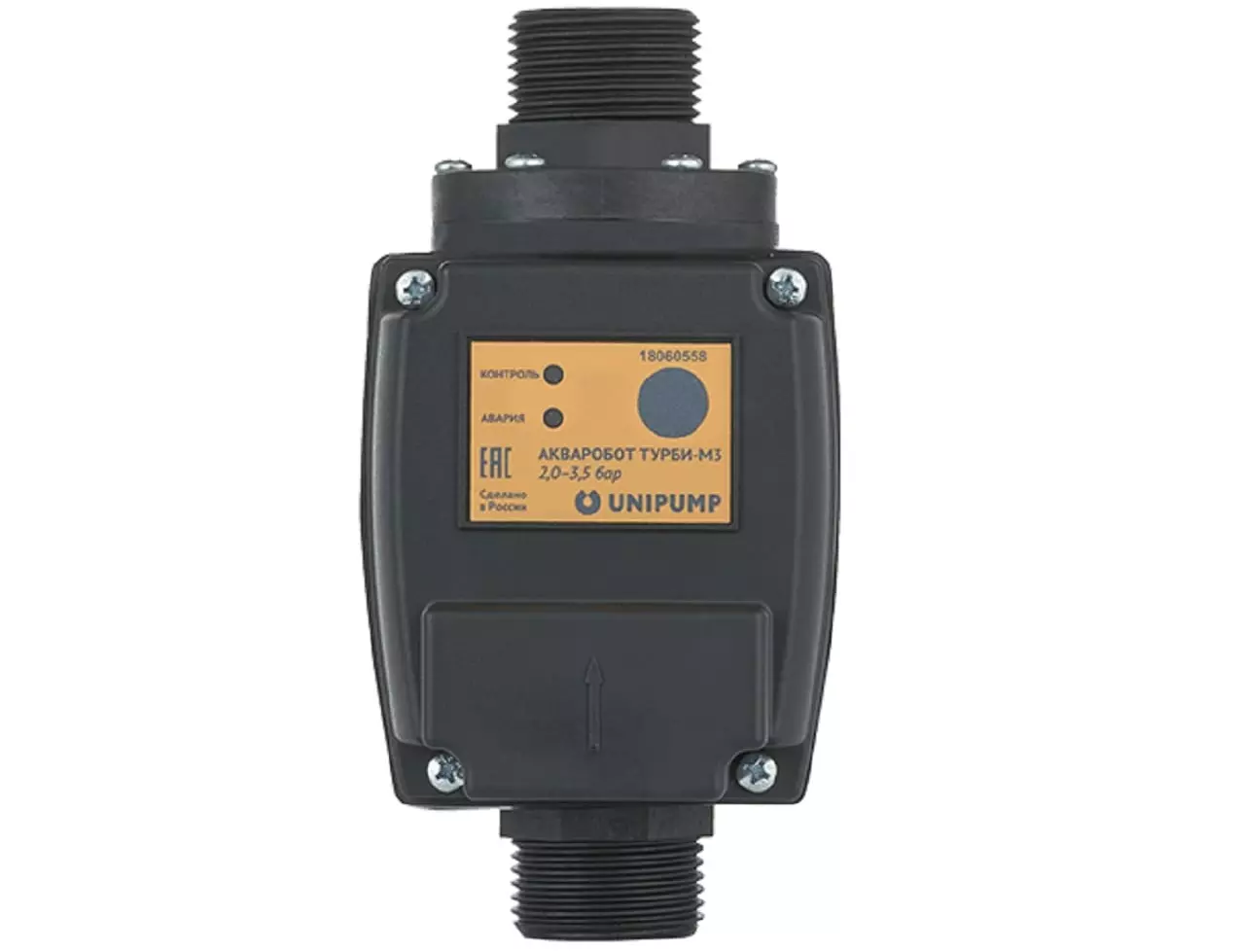

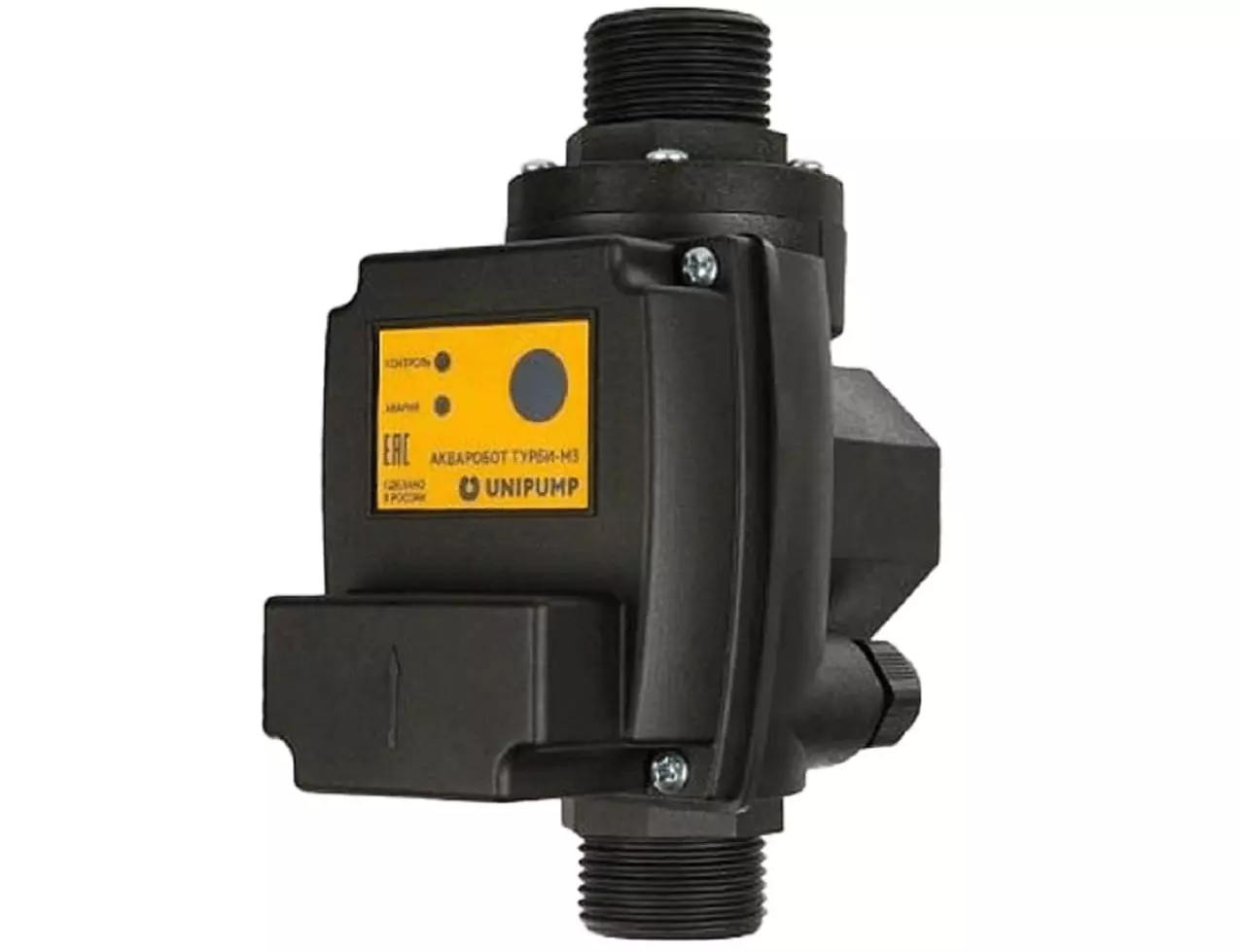

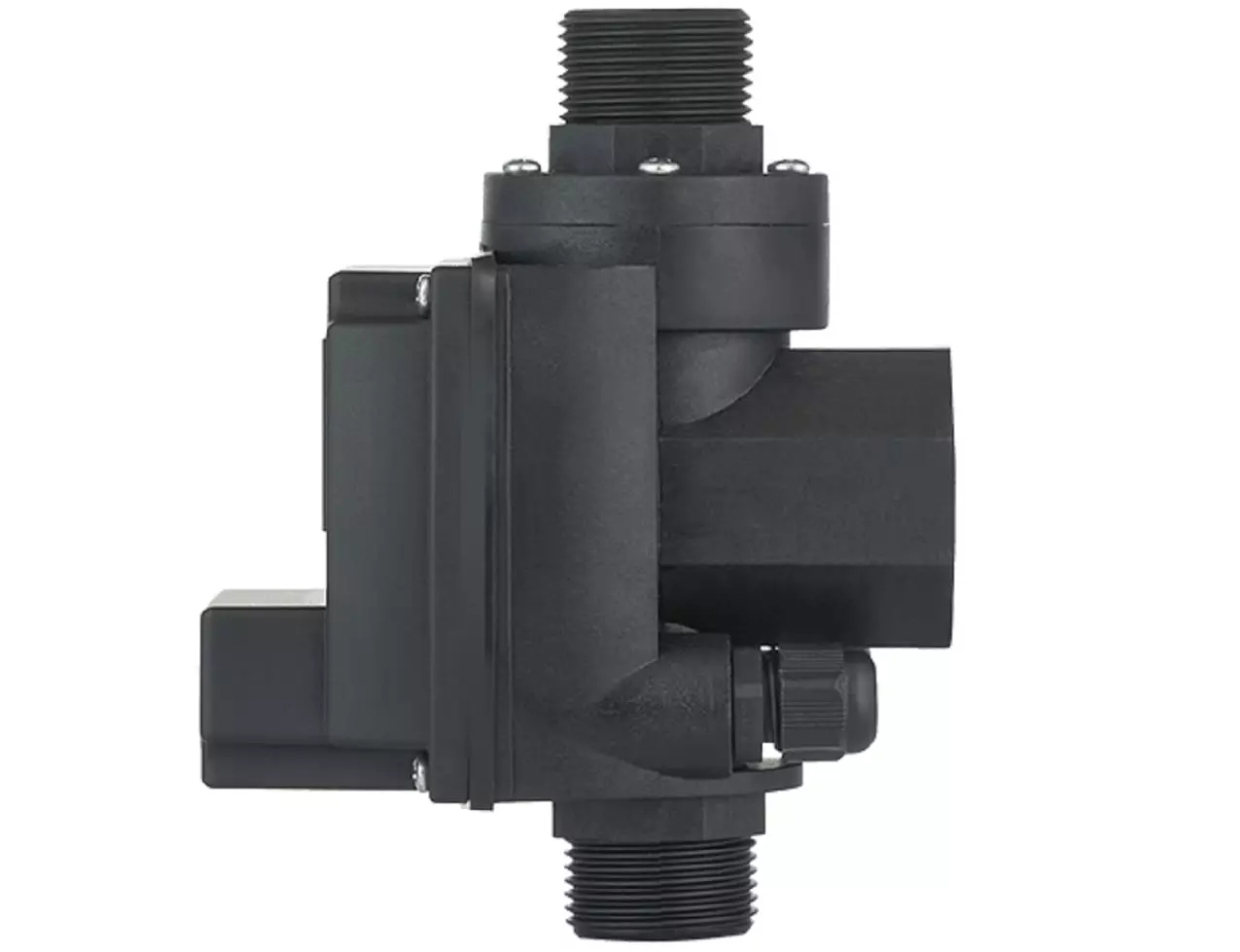

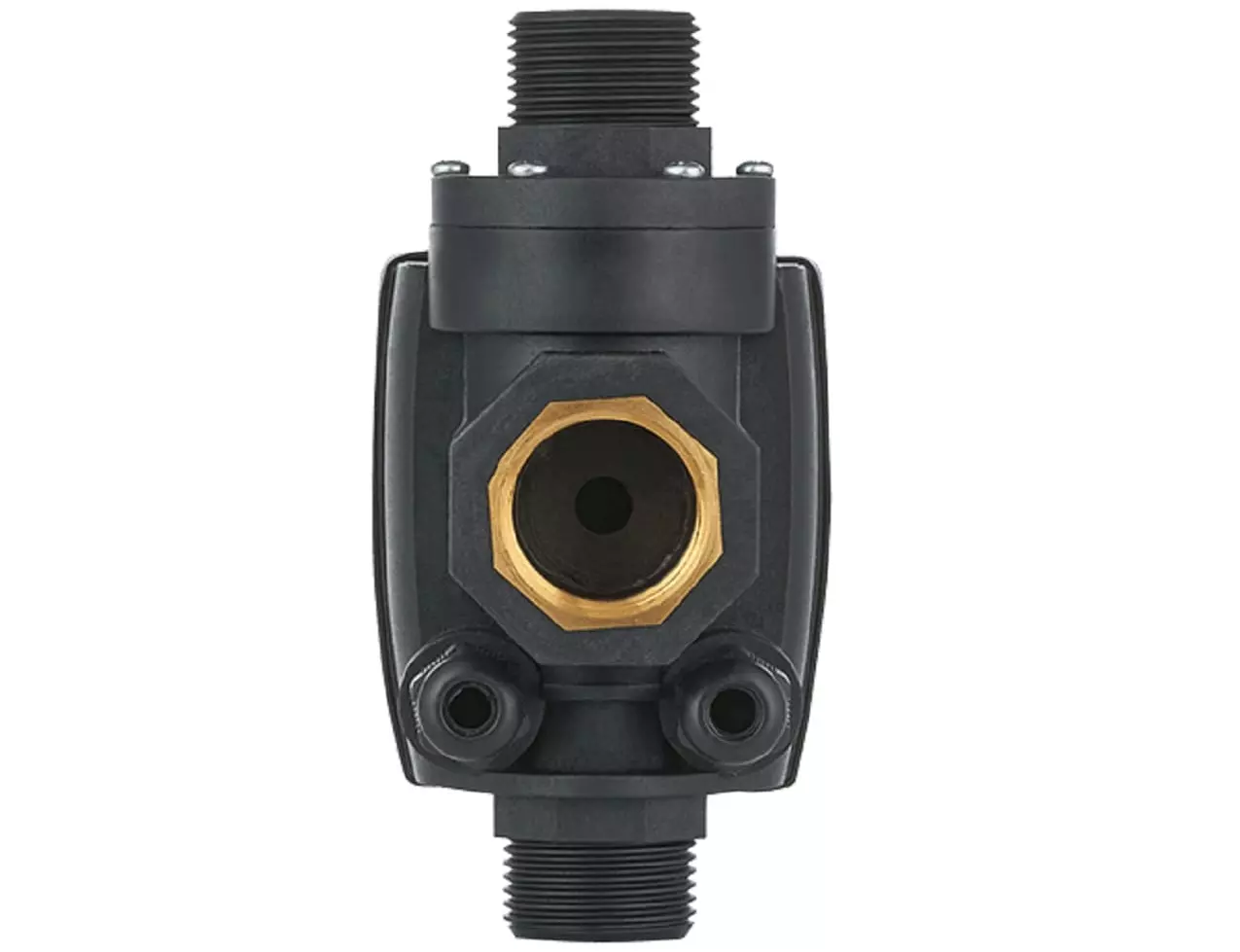

На корпусе расположены два присоединительных патрубка 1”(наружная резьба), патрубок для присоединения гидроаккумулятора с латунной вставкой 1”(внутренняя резьба), а также два кабельных ввода. На верхней крышке находятся два сигнальных светодиода, отображающих режимы работы устройства – зеленый КОНТРОЛЬ и красный АВАРИЯ, а также кнопка сброса аварийного режима.


Принцип действия АКВАРОБОТ ТУРБИ-М3 однопороговый

  • Датчик потока состоит из крыльчатки и геркона. При прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока.
  • Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер.
  • Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом насос качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров насоса, емкости и схемы подключения гидроаккумулятора.
  • При прекращении потока воды или снижении его скорости до 2 л/мин, вращение турбины датчика потока прекращается, и силовое реле по команде микроконтроллера выключает насос с тридцатисекундной задержкой.
  • При отсутствии потока воды, блок управления автоматически выключает насос, обеспечивая тем самым защиту от «сухого хода».
  • После перехода в режим предварительной аварии, при отсутствии воды, устройство производит серию автоматических пробных пусков через 5, 20, 60 минут и далее через 6, 12, 24 часов. При появлении воды во время любого из пробных пусков, устройство автоматически включает насос, переводя его в режим накачки.
Напряжение питания
220±10% В
Тип
однопороговый
Максимальная мощность двигателя
1.5 кВт
Максимальный ток
16 А
Номинальный ток
10 А
Максимальный допустимый поток
100л/мин
Защита от сухого хода
да
Максимальное рабочее давление
6 атм
Температура жидкости
+5…+40°С
Температура окружающей среды
+5…+40°С
Способ установки
вертикальный/горизонтальный
Давление включения
1.5÷1.8атм
Давление выключения
нетатм
Минимальная чувствительность датчика потока
2л/мин
Время срабатывания защиты от "сухого хода"
30 с
Автоматический перезапуск после "сухого хода"
да
Манометр
нет

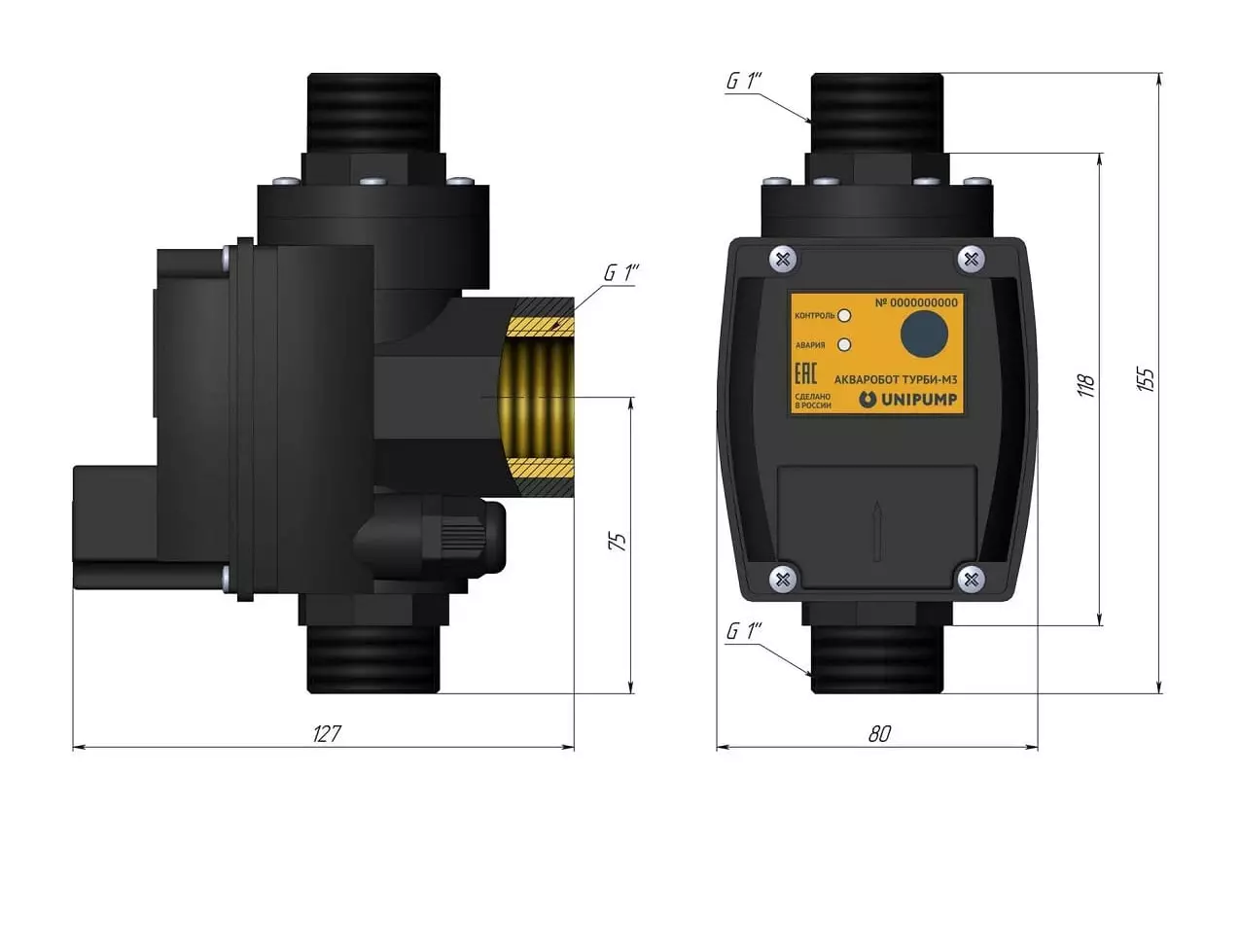

Размер присоединения
1"НР х 1"НР х 1”ВР
Класс защиты
IP65
Гарантия производителя
24 мес
Найти похожие

Инструкция (UNIPUMP_ТУРБИ_М3_однопороговый.pdf, 485 Kb) [Скачать]
