Блок управления насосом Unipump ТИСКОТРОН 3 кВт

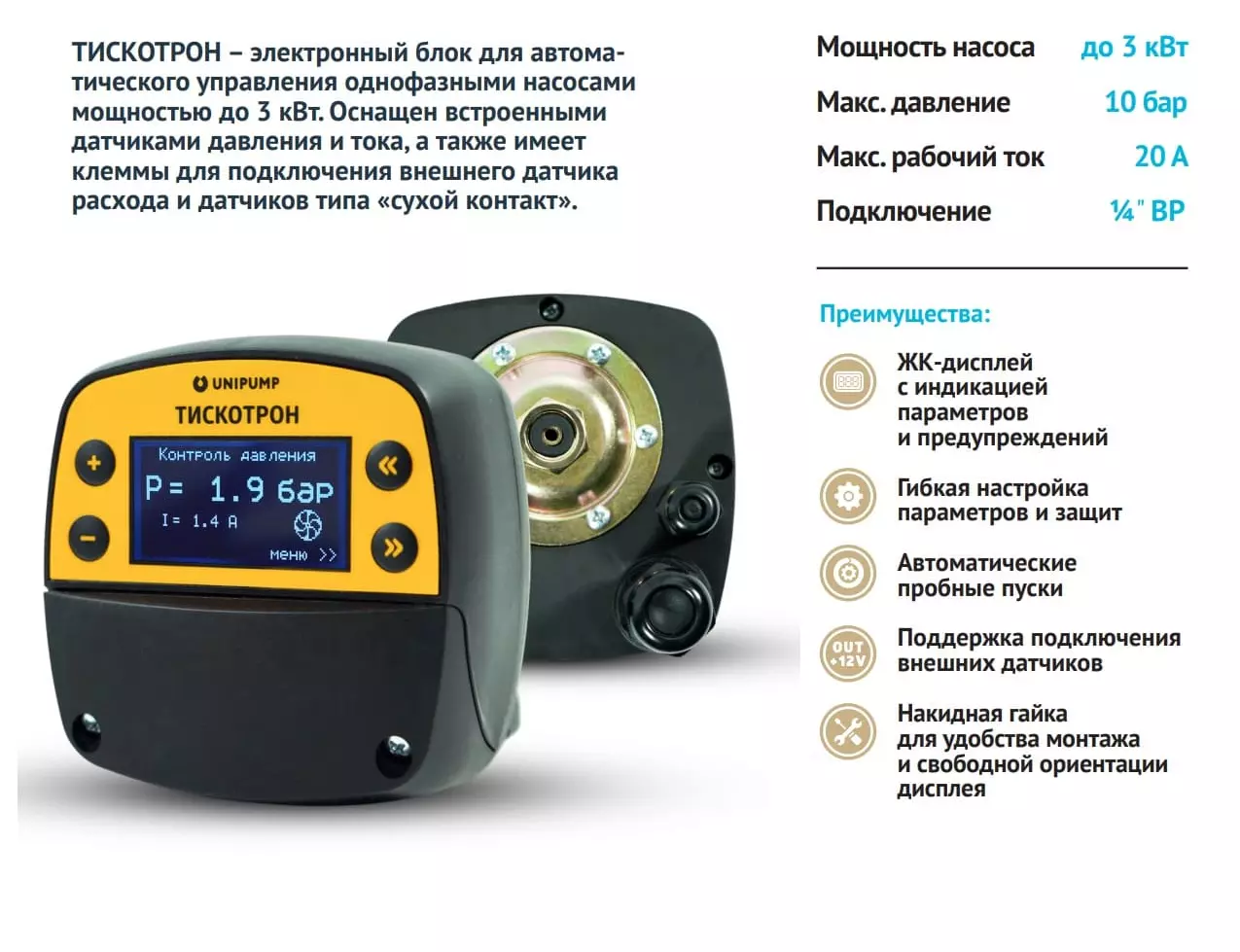

Блок управления Unipump ТИСКОТРОН — это электронное устройство, предназначенное для автоматического управления однофазными насосами мощностью до 3 кВт. Блок автоматически управляет работой насоса в соответствии с выбранным режимом и заданными параметрами. По умолчанию ТИСКОТРОН поддерживает давление в системе между двумя порогами Рмин и Рмакс, а также защищает насос от работы при давлении ниже Рсух. Для заполнения и проверки работы системы предусмотрен ручной режим.

Блок управления насосом Unipump ТИСКОТРОН имеет клеммы для подключения импульсного датчика расхода и трех датчиков с выходом типа «сухой контакт» или NPN (открытый коллектор). Поддержка подключения внешних датчиков расхода, уровня и протечки позволяет расширить функциональность и увеличить надежность системы.

Функциональные возможности Unipump ТИСКОТРОН:

• Основной алгоритм управления по двум порогам давления Pmin и Pmax;
• Встроенный датчик тока и защита от перегрузки по току;
• Вывод текущих параметров и предупреждений на ЖК-дисплей;
• Возможность индивидуальной настройки параметров управления и активации необходимого набора защит;
• Защита насоса от работы в режиме «сухого хода», включая защиту по потоку при подключении внешнего датчика расхода*;
• Возможность подключения датчиков протечки*;
• Режим контроля уровня жидкости в емкости при подключении внешних датчиков*.

* Датчики не входят в комплект поставки и приобретаются отдельно.

Эксплуатационные ограничения Unipump ТИСКОТРОН:

• Электрическая сеть: 230 В ± 10%, 50 Гц;
• Максимальная мощность насоса: 3 кВт;
• Максимальный рабочий ток насоса: 20 А;
• Максимально допустимое давление: 10 бар;
• Перекачиваемая жидкость: чистая вода и легкоподвижные негорючие и взрывобезопасные жидкости, не содержащие твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на блок;
• Максимальный размер механических примесей: 1 мм;
• Температура жидкости: +5…+40°С;
• Температура окружающей среды: +5…+40°С.

Конструктивные особенности Unipump ТИСКОТРОН:

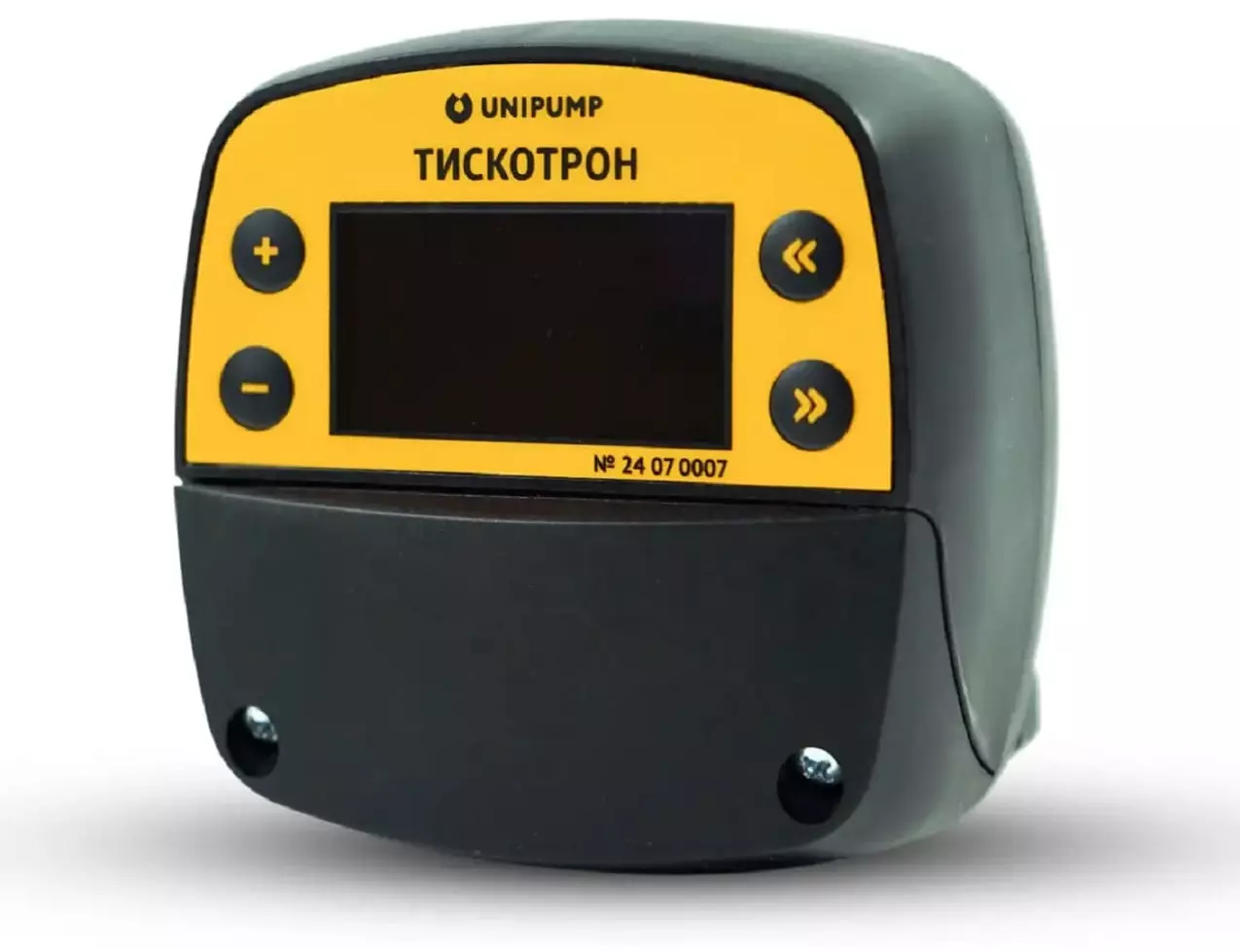

• Корпус блока Юнипамп ТИСКОТРОН состоит из основания, крышки и монтажного люка, выполненных из пластика. Внутри корпуса размещены электронный модуль и датчик давления.
• Доступ к клеммам для подключения электропитания, насоса и внешних датчиков осуществляется через монтажный люк, который крепится к крышке двумя саморезами.

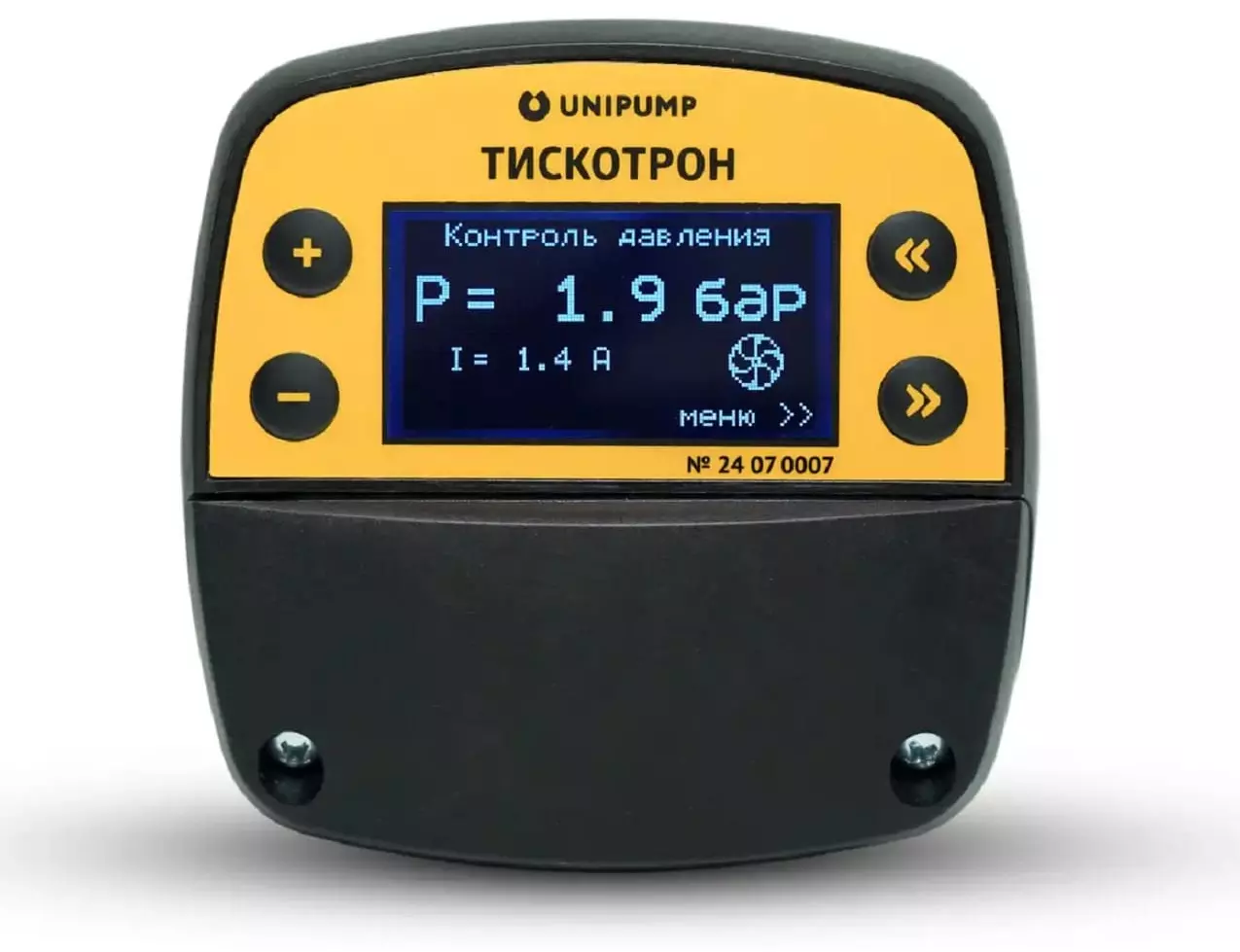

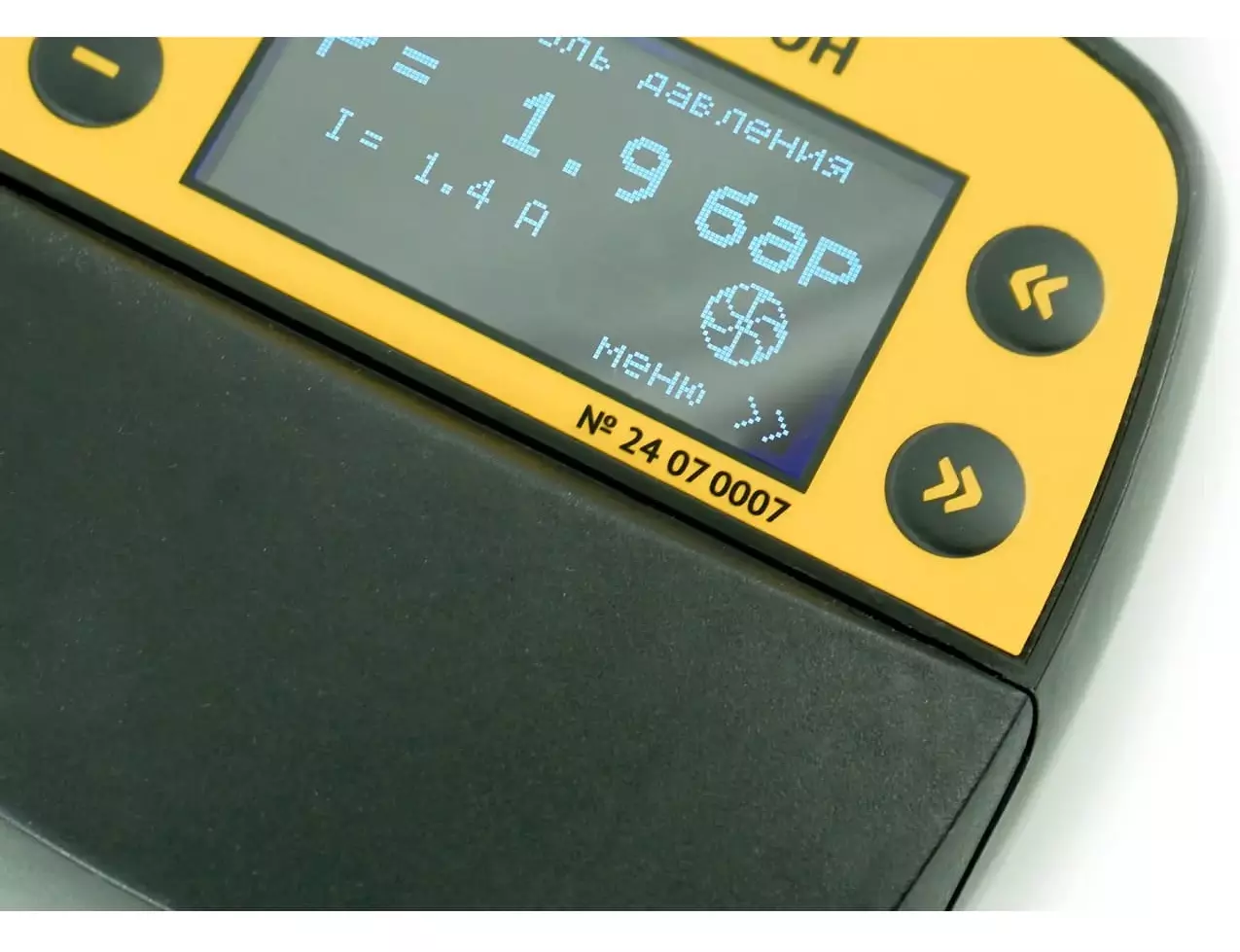

• Для удобства контроля и настройки на передней панели расположены ЖК-дисплей и 4 кнопки управления.

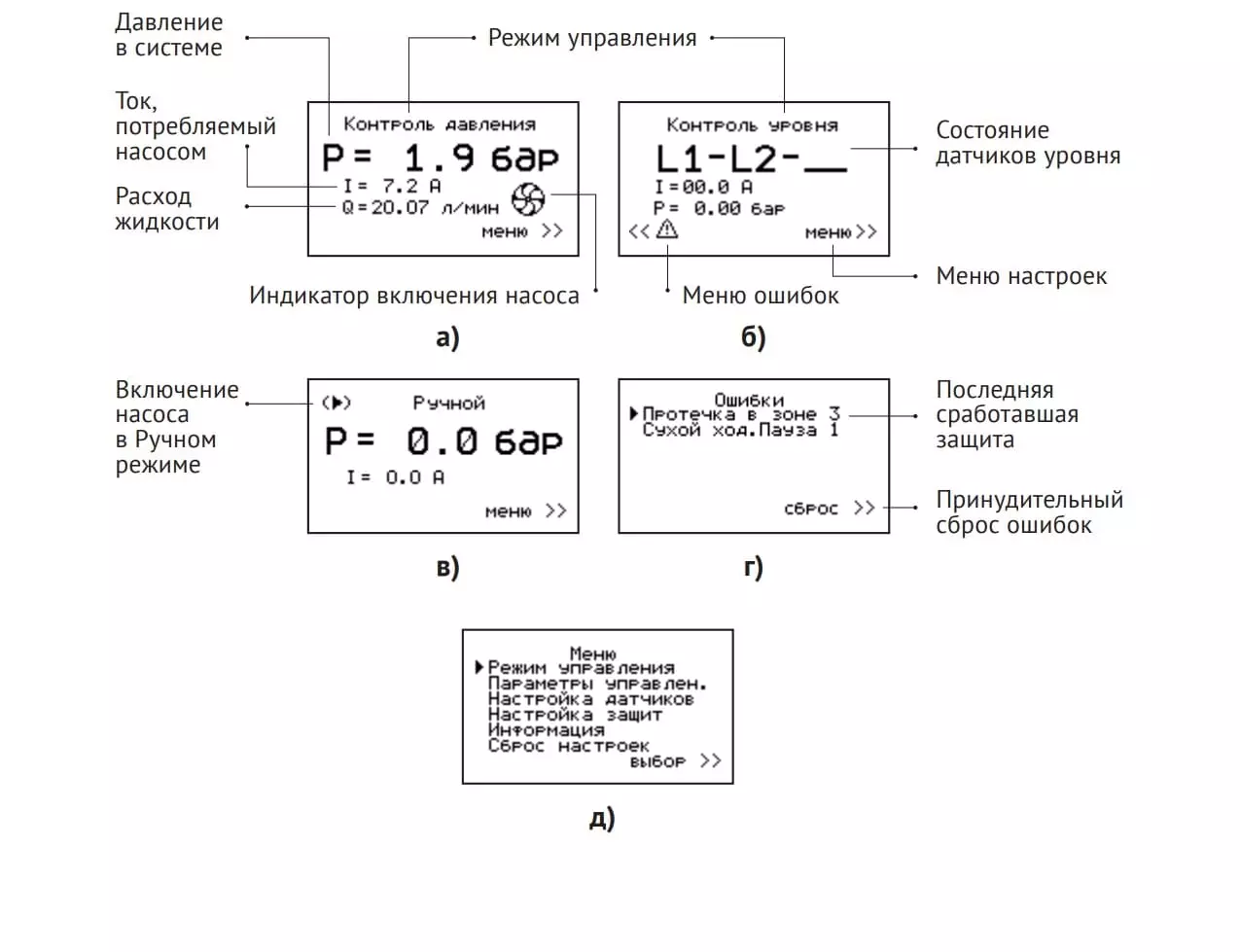

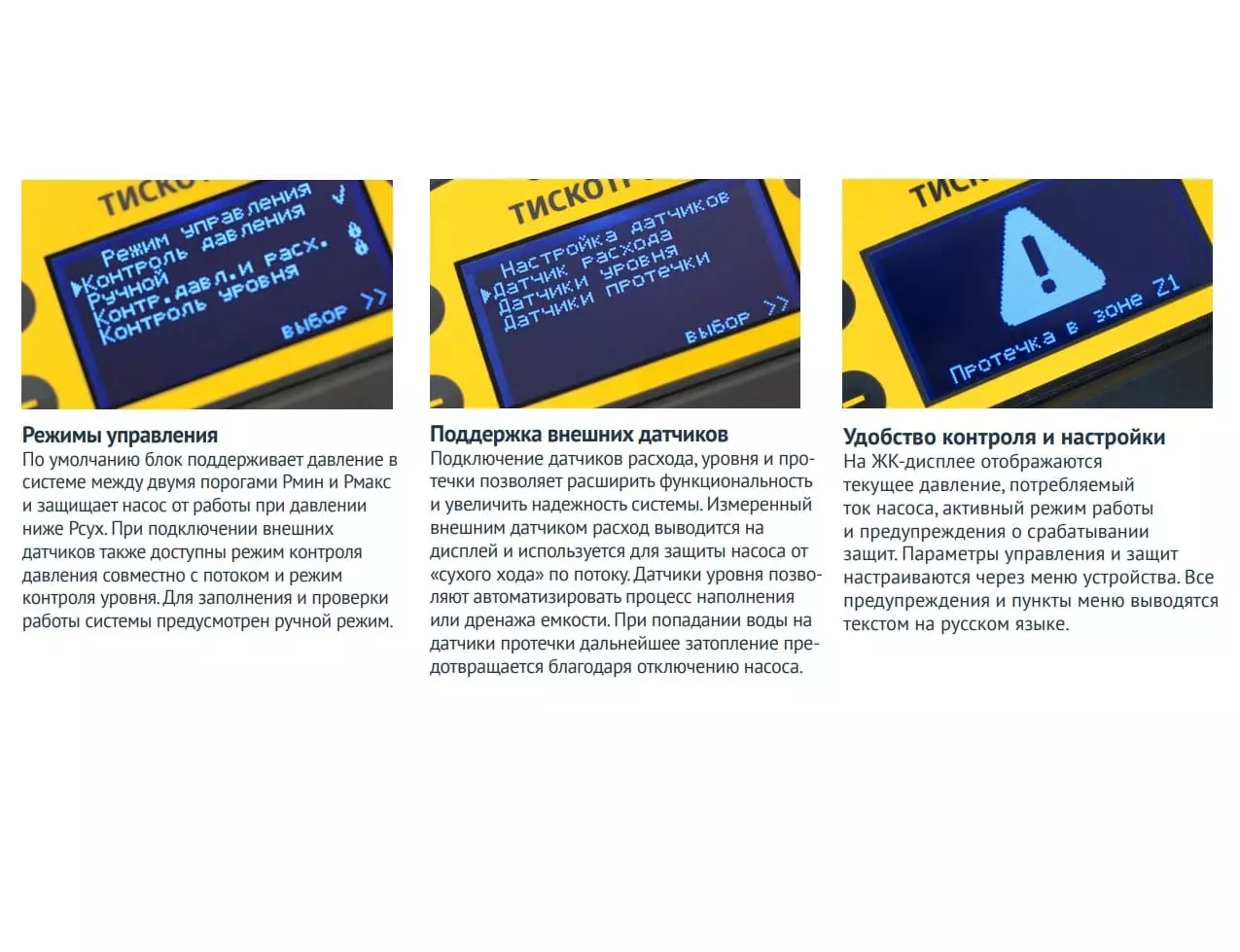

• На ЖК-дисплее отображаются текущее давление, потребляемый ток насоса, активный режим работы и предупреждения о срабатывании защит. Параметры управления и защит настраиваются через меню устройства. Все предупреждения и пункты меню выводятся текстом на русском языке.

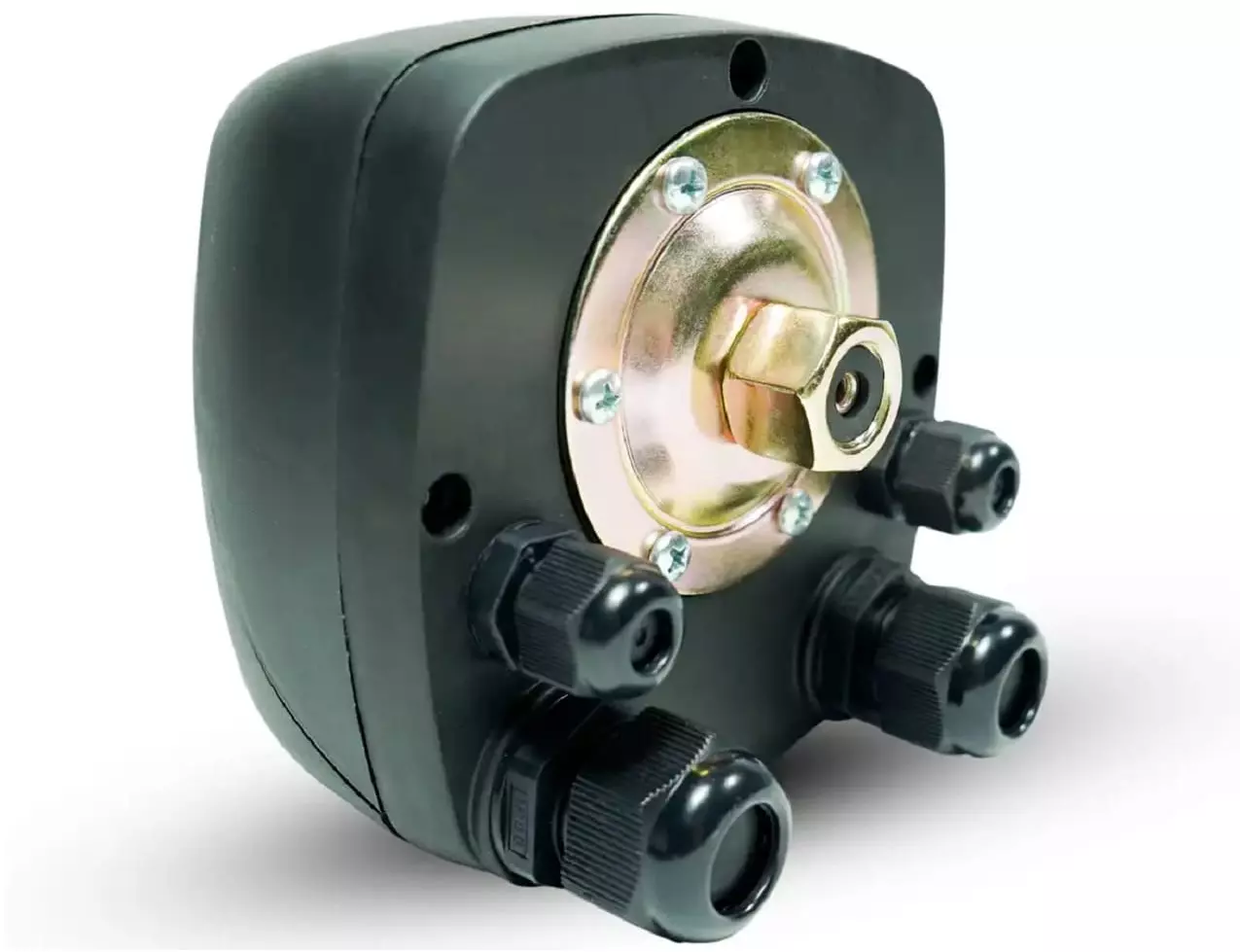

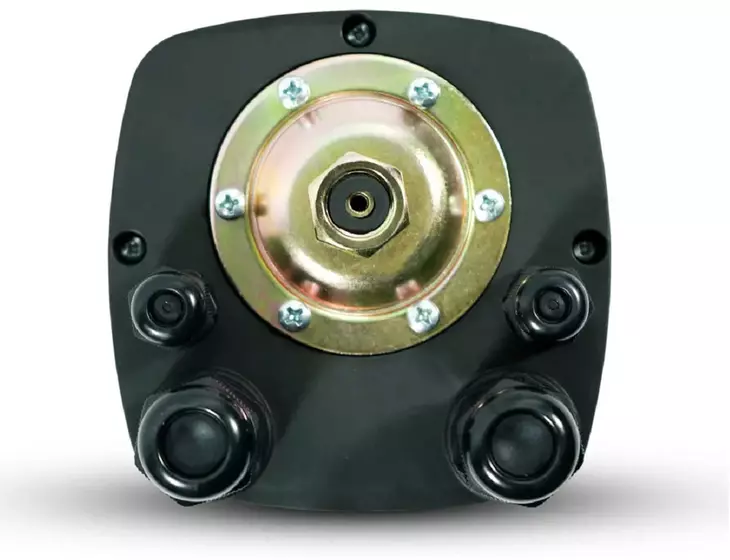

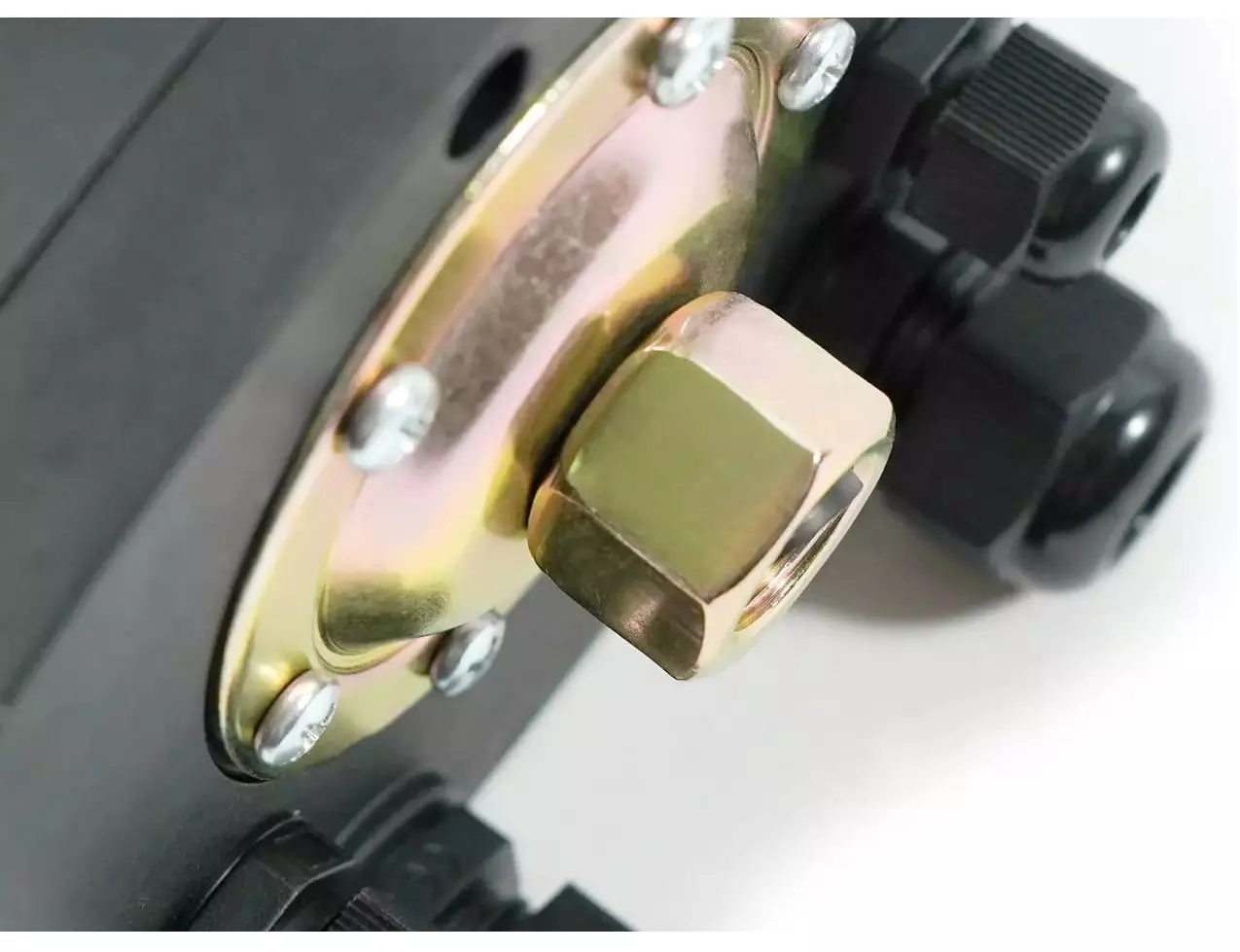

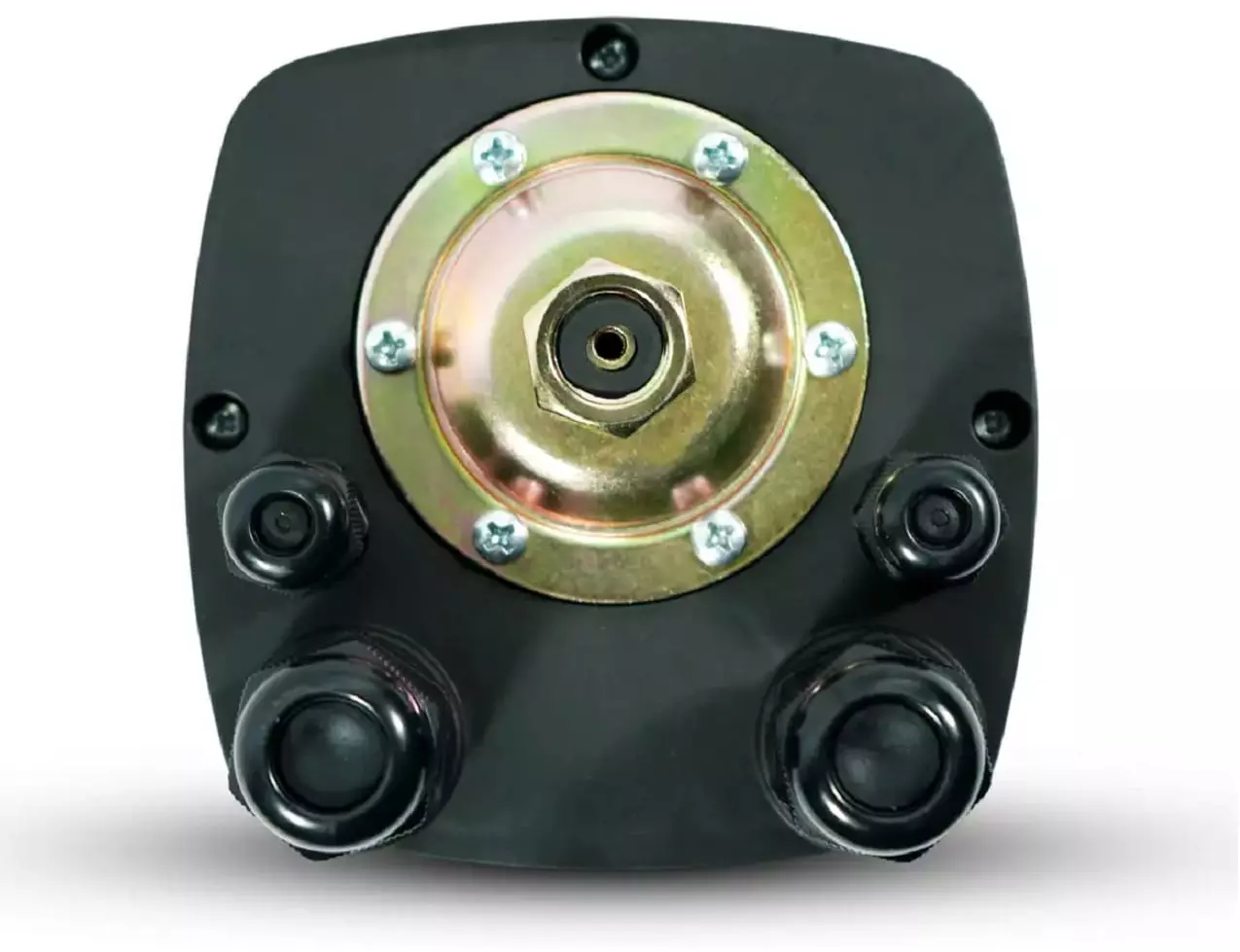

• На задней стороне Unipump ТИСКОТРОН расположен фланец для подключения к гидравлической системе. Накидная гайка с внутренней резьбой ¼" облегчает монтаж и позволяет зафиксировать дисплей в удобном для пользователя положении. Внутри гайки установлена резиновая прокладка для герметизации соединения.

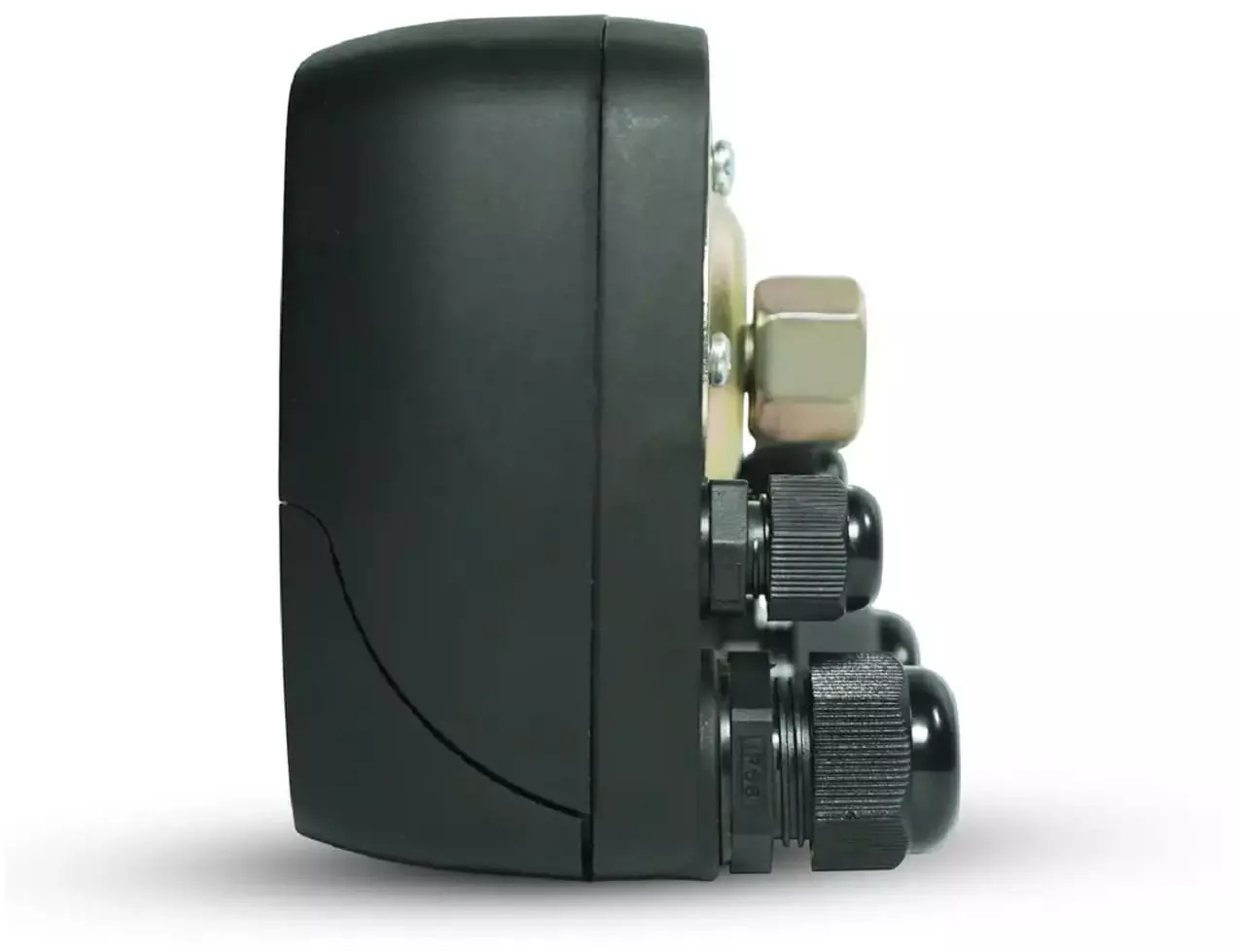

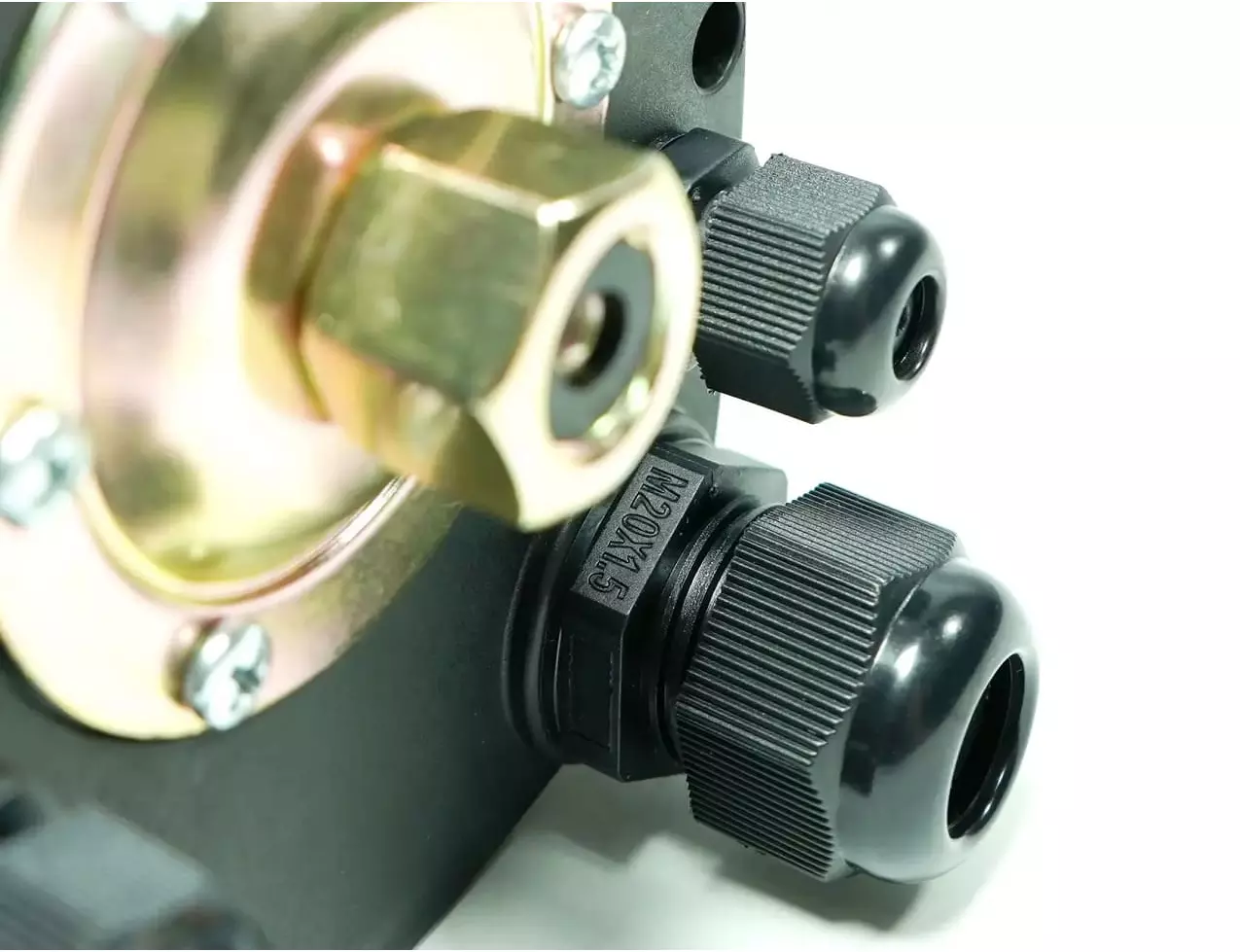

• Для обеспечения пылевлагозащиты и фиксации силовых кабелей используются кабельные вводы.
• Степень защиты IP65.
