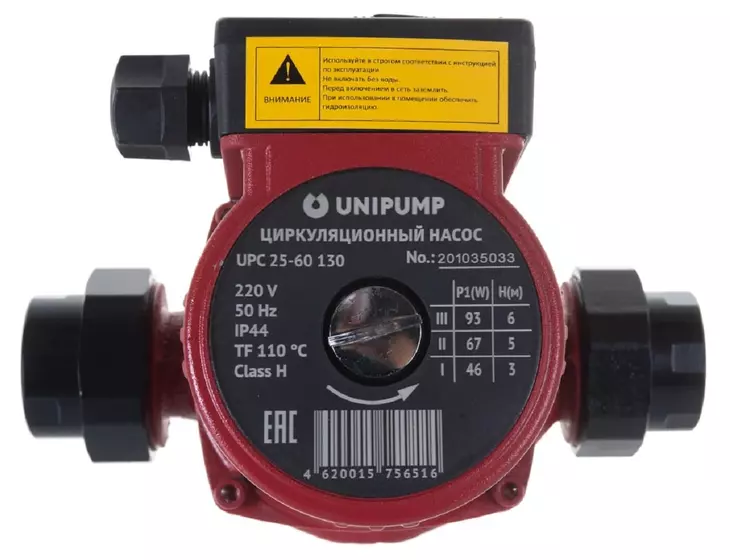

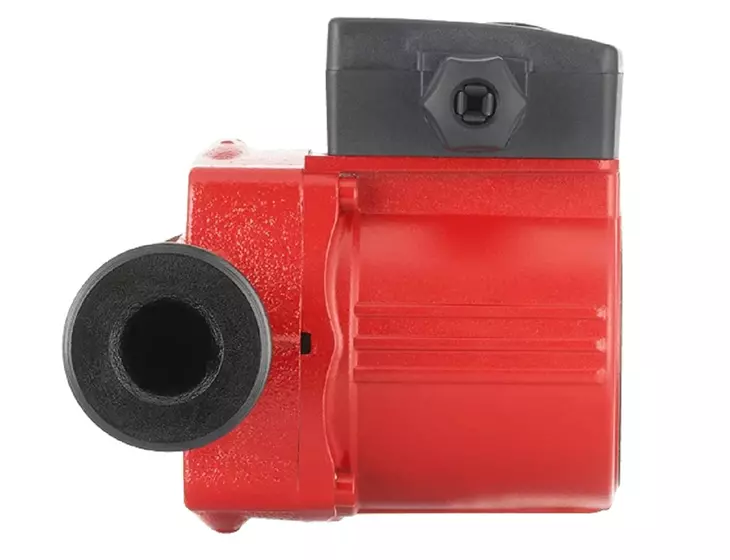

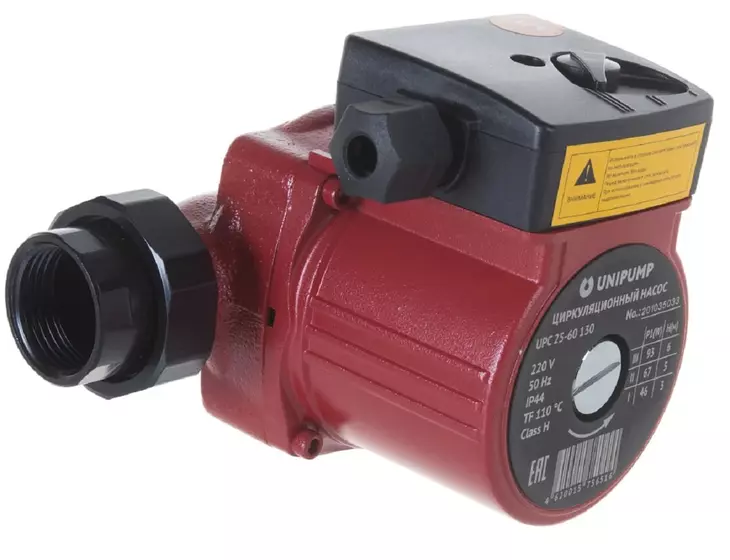

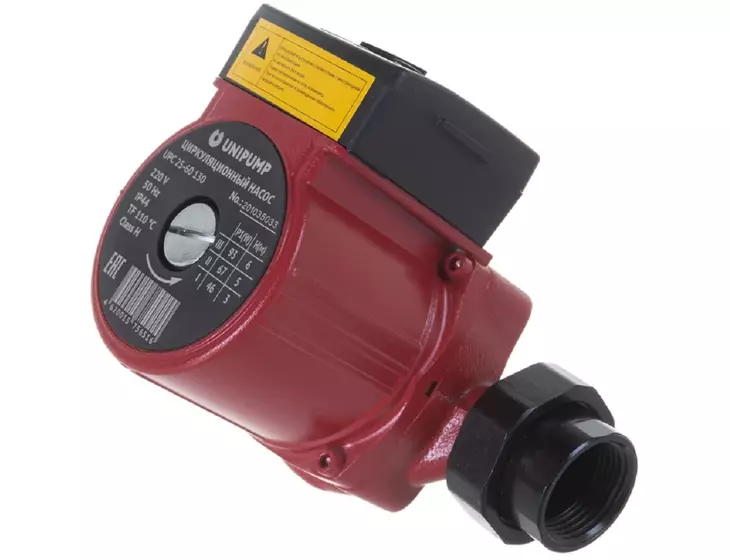

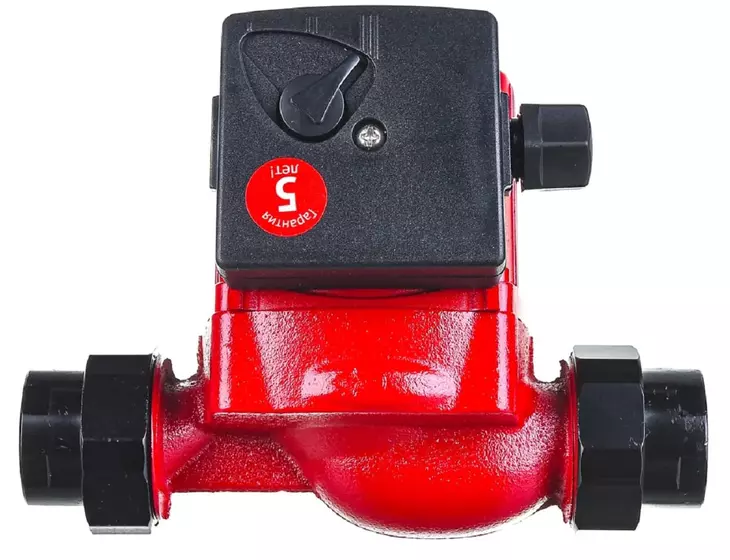

Циркуляционный насос Unipump UPC 25-60 130

Unipump (Юнипамп) UPC 25-60 130 представляет собой циркуляционный насос с «мокрым» ротором, предназначен для создания принудительной циркуляции жидкости в одно- или двухтрубных системах отопления или горячего водоснабжения при стабильном или слабо меняющемся расходе. Ключевая задача насоса – поддерживать постоянный расход жидкости, обеспечивая равномерное и эффективное распределение тепла.

Особенности насоса Unipump UPC 25-60 130

• Ротор располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью. Не допускается включать насос без воды более чем на 10 секунд.
• Двигатель насоса однофазный, с термозащитой.

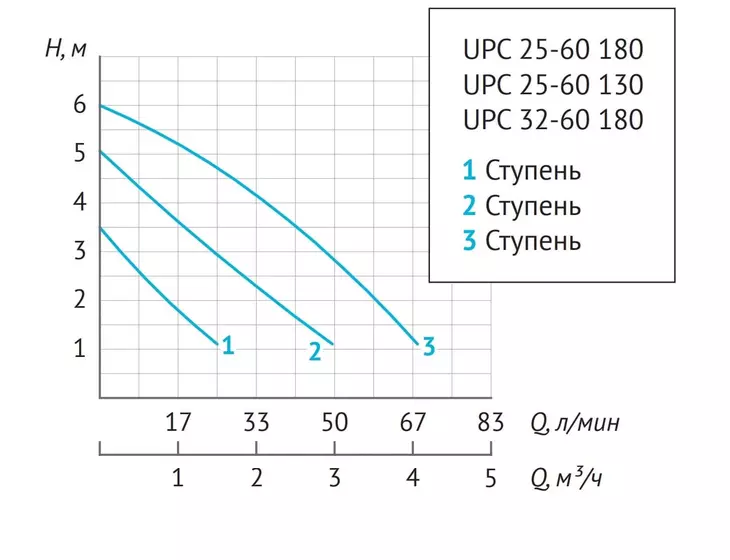

• Насос имеет три ступени мощности, регулировка мощности производится механическим трехпозиционным переключателем.

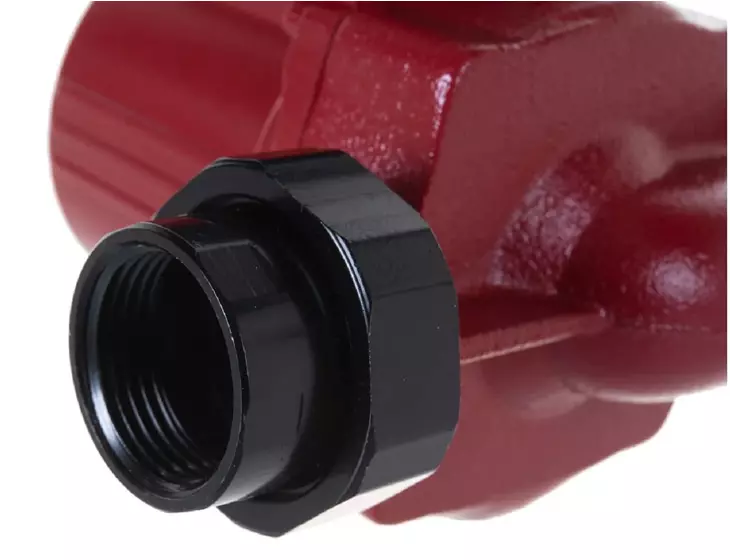

• Чугунный корпус с резьбовыми присоединительными патрубками.
• Рабочие жидкости - вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых и длинноволокнистых включений, а также примесей минеральных масел.
• Максимальное содержание этиленгликоля - 50%. Необходимо учитывать, что при использовании насоса в системах, заполненных водогликолевой смесью, максимальная мощность насоса снижается, особенно при низких температурах.
• Общая жесткость перекачиваемой жидкости — не более 3,0 мг-экв/л.
• PH — в пределах 7,0–9,5.

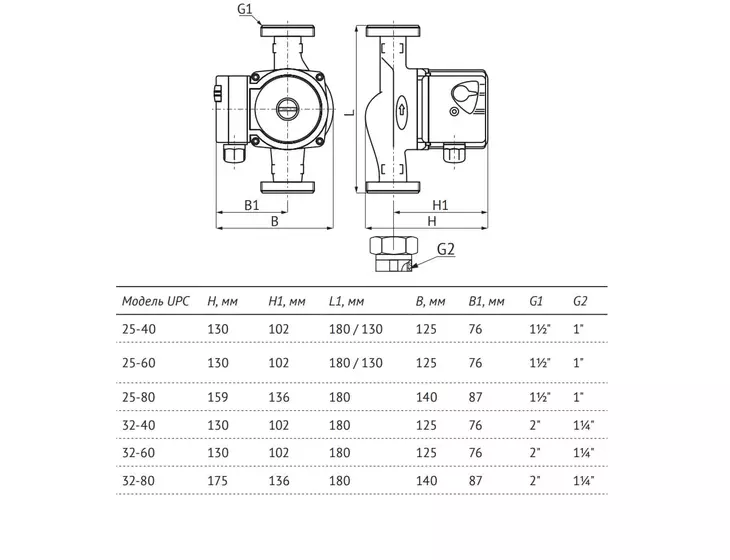

• Монтажная длина — 130 мм.
• Максимальное допустимое давление в системе — 10 bar.
• Допустимая максимальная температура теплоносителя — до +110°С.
• Допустимая максимальная температура окружающей среды — до +40°С.
• Параметры электрической сети — 230В, 50Гц.
• Степень защиты — IP44.

Монтаж:

• Насос встраивается непосредственно в циркуляционный трубопровод.
• Насос рекомендуется монтировать в хорошо доступном месте, чтобы в дальнейшем можно было легко провести его проверку или замену.
• Рекомендуется предусмотреть байпас и установить запорные краны до и после насоса для удобства демонтажа при необходимости его замены, ремонта или технического обслуживания.
• Запорные краны должны быть смонтированы так, чтобы в случае протечки, вода не попадала на электродвигатель и клеммную коробку насоса.
• Стрелка на корпусе насоса указывает направление протекания рабочей жидкости.
• При установке насоса в циркуляционную систему горячего водоснабжения необходимо установить обратный клапан за насосом.
• При монтаже насоса на него не должно передаваться напряжение от трубопроводов, вал насоса должен быть расположен строго по горизонтали.
• Клеммная коробка не должна быть направлена вниз, так как в нее может попасть вода.
• Электроподключение должно быть выполнено через штепсельное соединение или многополюсной выключатель с минимальным расстоянием между контактами 3 мм
• Электрокабель должен быть проложен таким образом, чтобы он не соприкасался с трубопроводом, корпусом насоса и электродвигателем.

Ввод в эксплуатацию:

• Заполните систему и насос водой. Частичное удаление воздуха из насоса происходит автоматически после его включения. Однако воздух необходимо удалить из насоса полностью, открутив специальный винт.
• Подать напряжение и установить переключатель в положение «Мах» (для трехскоростных насосов), выкрутить винт для удаления воздуха, защитив электрические части от попадания жидкости или пара. После того, как вода, выходящая из насоса, перестанет содержать воздух, винт завернуть.
• После запуска насоса и удаления из него воздуха для трехскоростных насосов необходимо выбрать режим работы (1-я, 2-я или 3-я ступень).
• При пуске насоса перед каждым отопительным сезоном необходимо провести те же операции, что и при первоначальном вводе в эксплуатацию.
