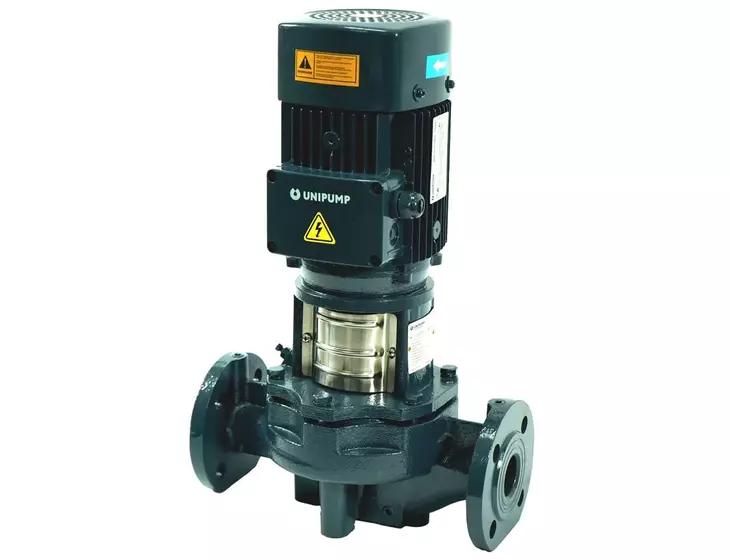

Вертикальный циркуляционный насос Unipump SVH 65-22-4/2

Unipump SVH 65-22-4/2 – насос центробежный циркуляционный вертикальный одноступенчатый, предназначенный для перекачивания чистой воды и других неагрессивных к материалам насоса жидкостей, сходных по свойствам с водой, и не содержащих твердых и волокнистых включений в различных инженерных и промышленных системах. Конструкция насосов позволяет подключать их к трубопроводу, ось которого соосна с патрубками, с помощью фланцев. Патрубки насоса имеют одинаковый диаметр DN65 и расположены на одной линии (in-line), что упрощает установку в систему.

Области применения Unipump SVH 65-22-4/2:

• cистемы циркуляции горячей и холодной воды в жилых, коммерческих и промышленных объектах;
• системы отопления и кондиционирования воздуха;
• системы подачи воды в котлы для отопления;
• промышленные установки для циркуляции воды, перекачивания охлаждающих жидкостей и других жидких сред;
• установки для охлаждения и вентиляции в промышленных и коммерческих объектах;
• системах водяного охлаждения в тепловых станциях и других технических объектах;
• системах полива и орошения сельскохозяйственных культур.

Условия эксплуатации Unipump SVH 65-22-4/2:

• Напряжение питания: 3~230/400, 50Гц
• Температура жидкости: -15…+105°С
• Температура окружающей среды: -15…+40ºС
• Рабочие жидкости: чистые, невязкие, негорючие, не содержащие твердых и волокнистых включений, неагрессивные к
  материалам насоса
• Максимальный размер твердых частиц: 1 мм
• Максимальное содержание механических примесей: 100 г/м3
• Максимальное рабочее давление: 16 бар
• Максимальное число пусков: не более 20

Конструктивные особенности Unipump SVH65-22-4/2:

• Электродвигатель — трехфазный, асинхронный, двухполюсный, закрытого типа, с воздушным охлаждением и медной обмоткой статора. Класс энергоэффективности IE2. Степень защиты: IP55. Класс изоляции: F.
• Насос является центробежным вертикальным одноступенчатым и состоит из проточной части, обеспечивающей перекачивание жидкости, и электродвигателя.
• Проточная часть насоса состоит из корпуса, внутри которого размещено рабочее колесо центробежного типа. Рабочее колесо создает центробежную силу, перемещающую жидкость и обеспечивающую необходимое давление для её подачи по системе.
• Всасывающий и напорный патрубки расположены на одной оси и имеют одинаковые размеры. Оба патрубка оснащены фланцевыми соединениями, которые обеспечивают соединение с трубопроводом. В конструкции фланцев предусмотрены отверстия с резьбой для установки датчиков давления и других контрольных приборов, что позволяет контролировать рабочие параметры системы в процессе эксплуатации.
• Исполнение насоса с «сухим ротором» обеспечивает более устойчивую работу, т.к. значительные зазоры в насосной части позволяют перекачивать жидкости с повышенным содержанием взвешенных примесей, по сравнению с циркуляционными насосами с «мокрым ротором».
• В нижней части корпуса находится отверстие для слива жидкости, предназначенное для удаления жидкости из проточной части насоса. В верхней части предусмотрено отверстие для заполнения и выпуска воздуха, которое используется для заполнения проточной части водой и удаления воздуха перед запуском. Оба отверстия закрыты винтами-пробками.
• На корпусе насоса имеется стрелка, указывающая направление движения жидкости — от всасывающего патрубка к напорному.
• Герметизация вала обеспечивается торцевым уплотнением Carbon/SiC/FPM, которое смазывается и охлаждается перекачиваемой жидкостью. Работа насоса без воды категорически запрещена, так как это может привести к повреждению торцевого уплотнения.
