Джилекс КРАБ 24

Джилекс КРАБ 24 - Комплексное Решение Автоматизации на Баке. Применяется для автоматического управления включением и выключением электронасосов, поддержания заданного давления в системах водоснабжения и предварительной фильтрации воды.

Джилекс КРАБ 24 предназначен для того, чтобы максимально упростить создание автоматической системы водоснабжения частного дома:

• содержит все необходимые элементы автоматического управления насосом;
• не требует настроек насоса и оборудования - просто подключите к розетке;
• позволяет подключаться в любом месте магистрали вне зависимости от направления потока воды.

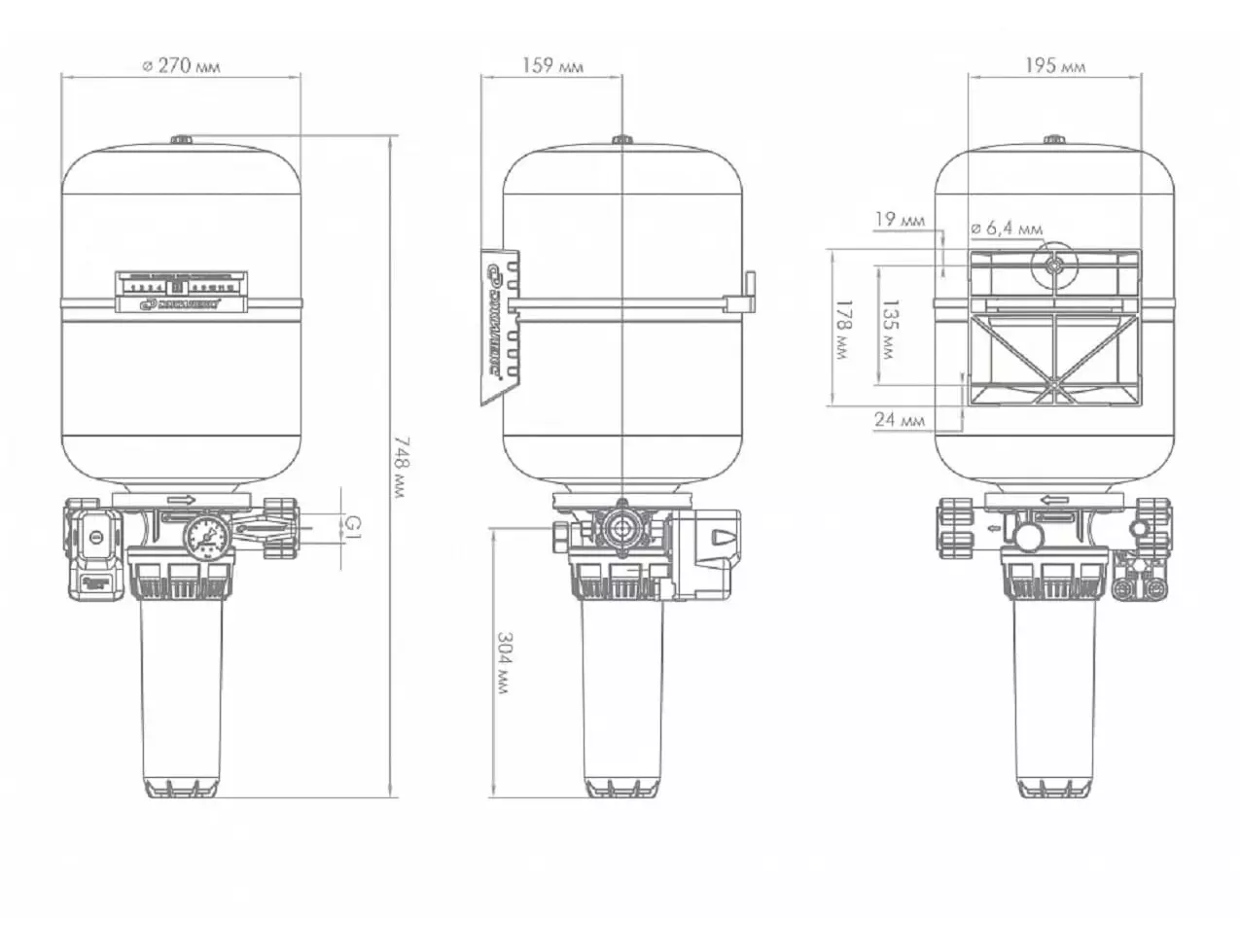

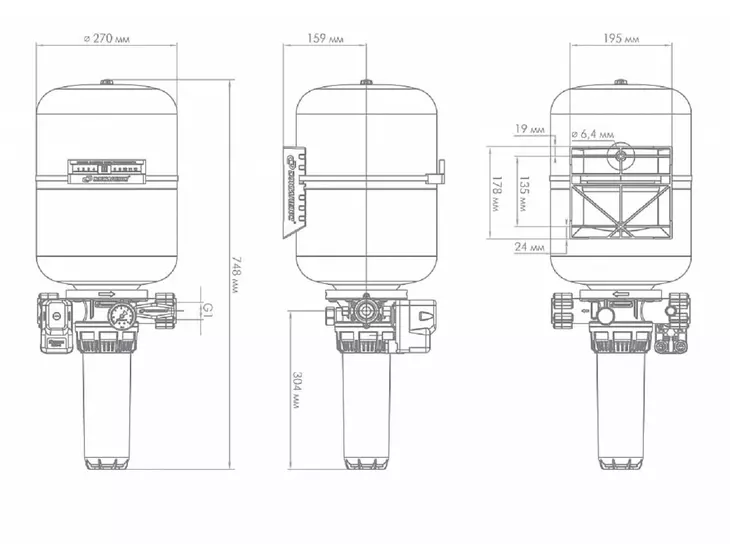

Конструкция Джилекс КРАБ 24:

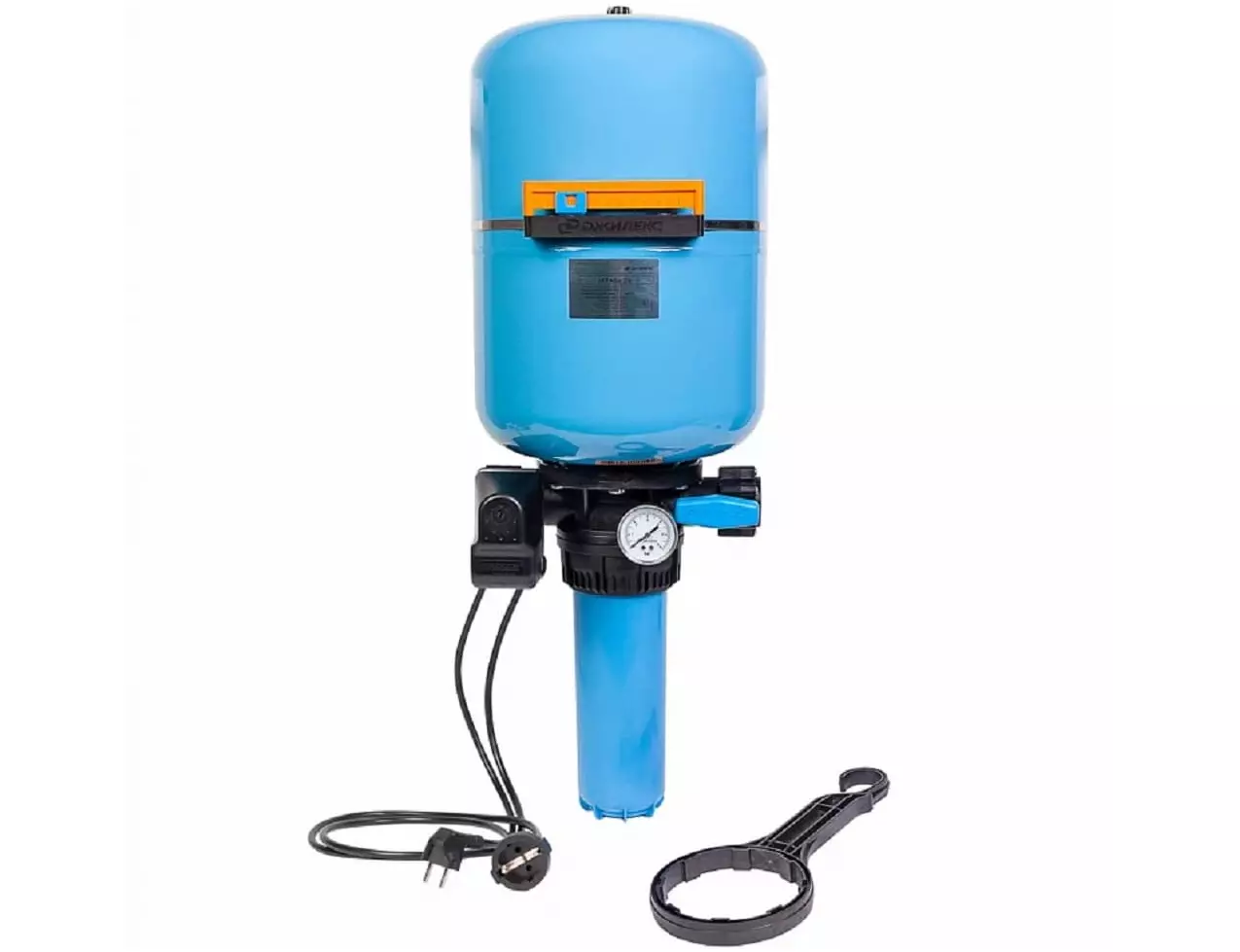

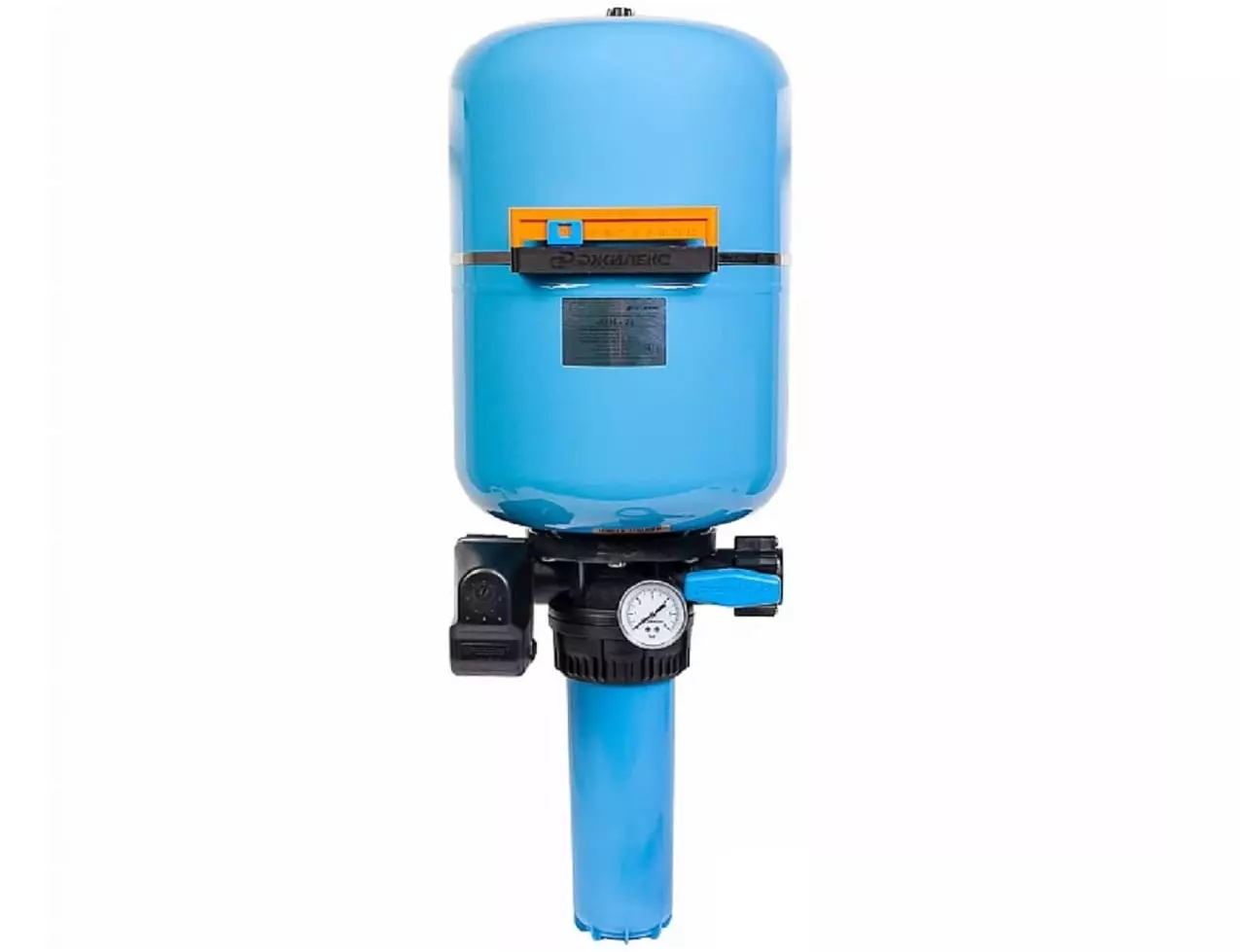

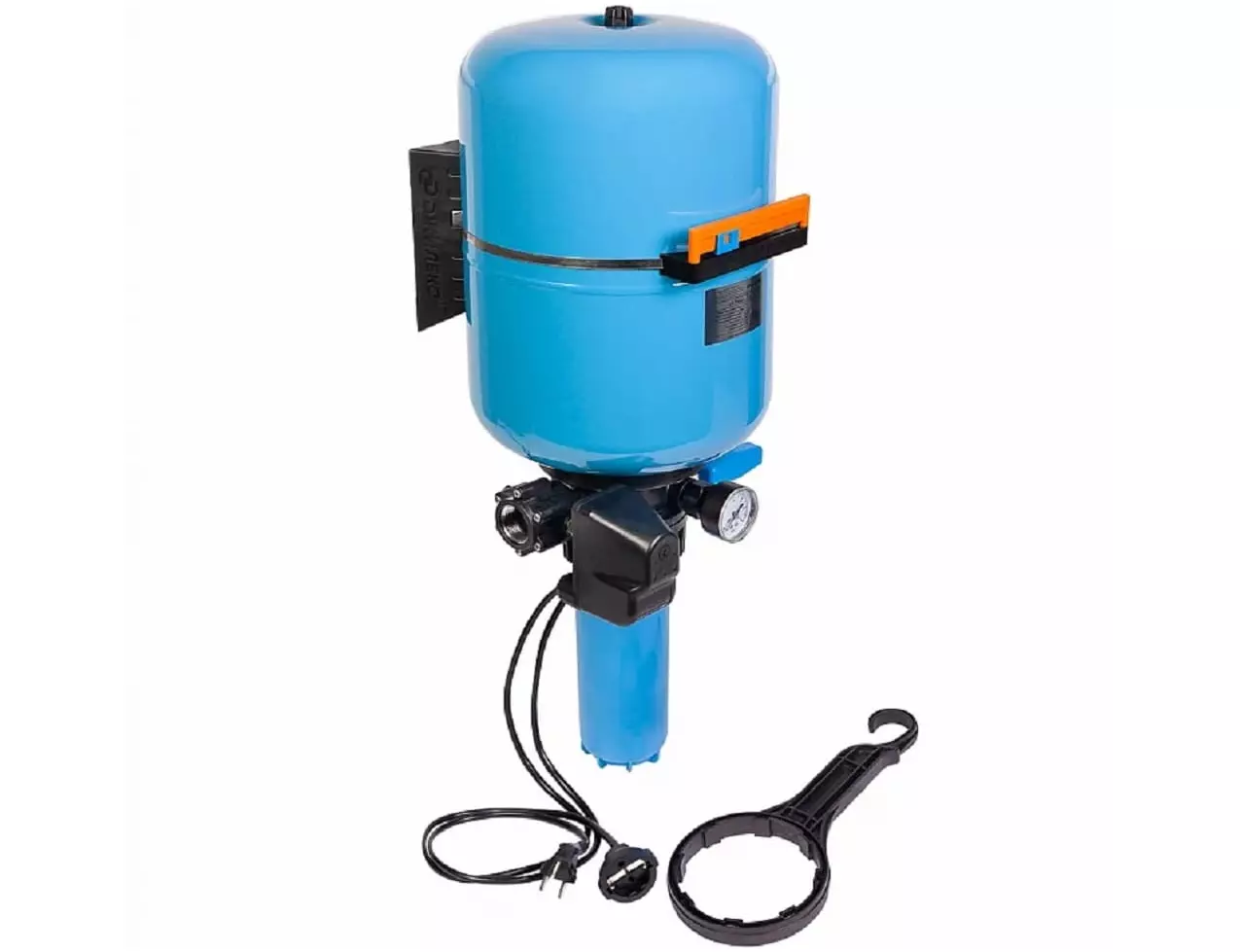

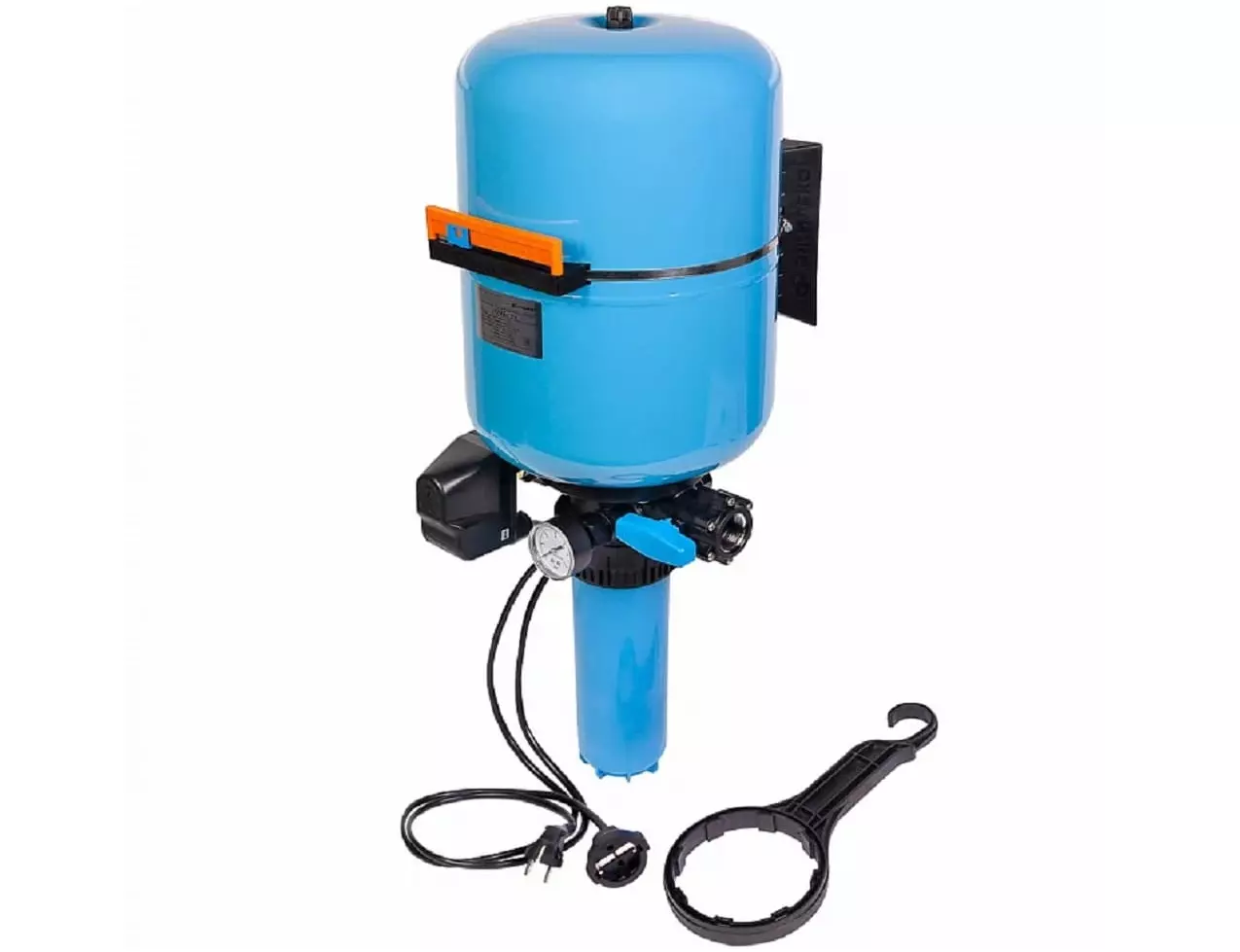

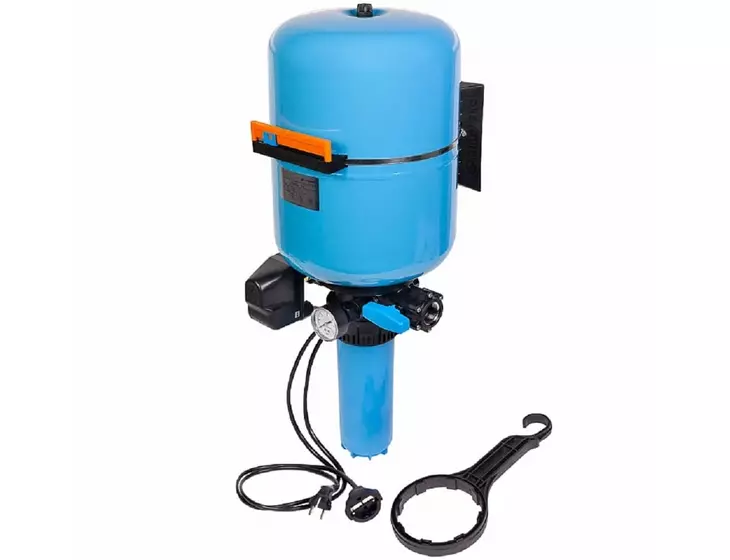

• Комплект автоматики КРАБ 24 состоит из корпуса с местом крепления гидроаккумулятора, колбы фильтра, манометра и реле давления.

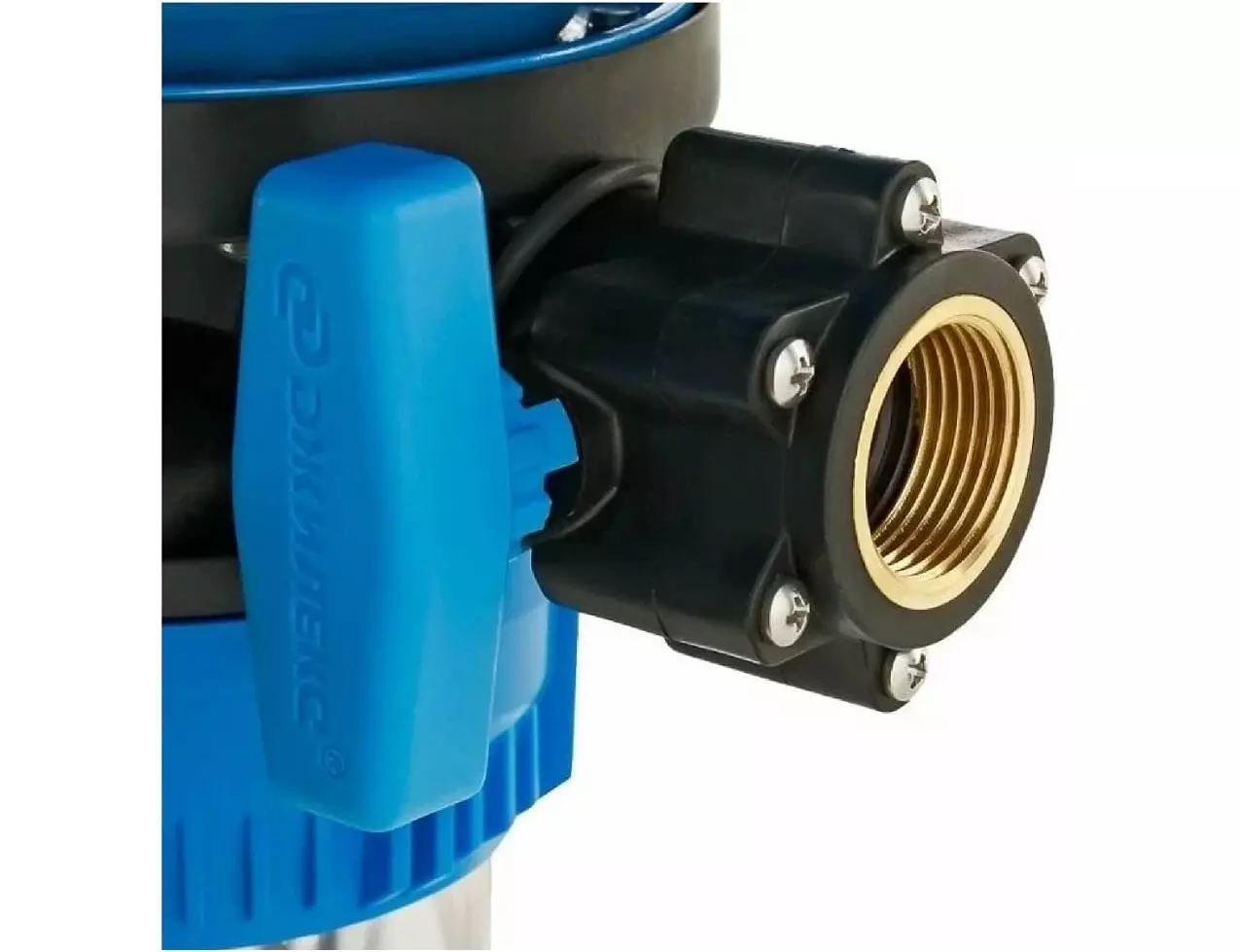

• Корпус из пластика имеет входной резьбовой патрубок 1" со встроенным обратным клапаном и выходной резьбовой патрубок 1" со шаровым краном.
• Гидроаккумулятор объемом 24 литра со сменной мембраной (изготовлена из EPDM) и воздушным клапаном-ниппелем. Начальное избыточное давление воздуха в гидроаккумуляторе 1,4-1,5 бара.
• Реле давления РДМ—5 с заводской настройкой 1,4 - 2,8 бар. Напряжение питающей сети: ~220±10% В. Номинальный (максимальный) ток: 8 (16) А.

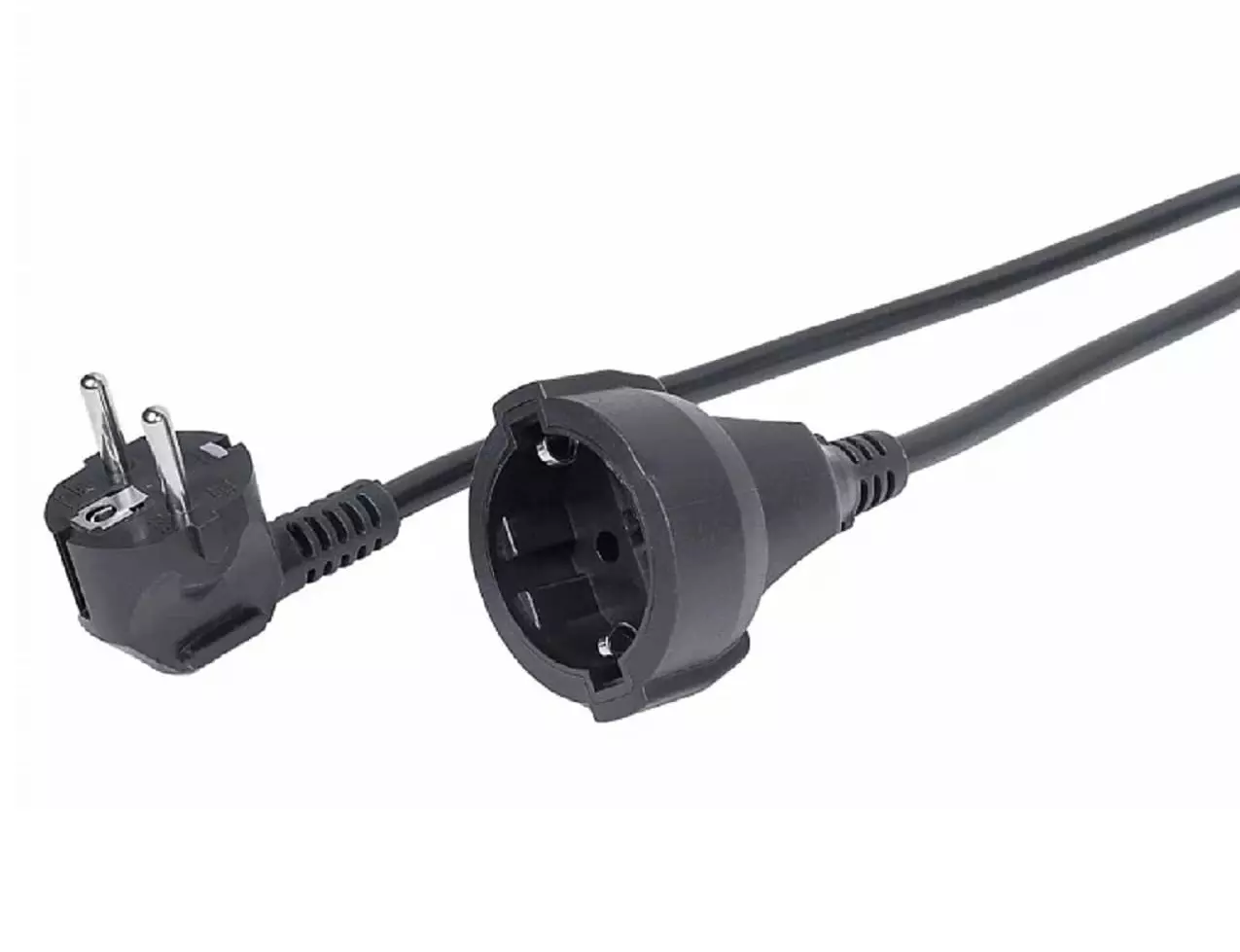

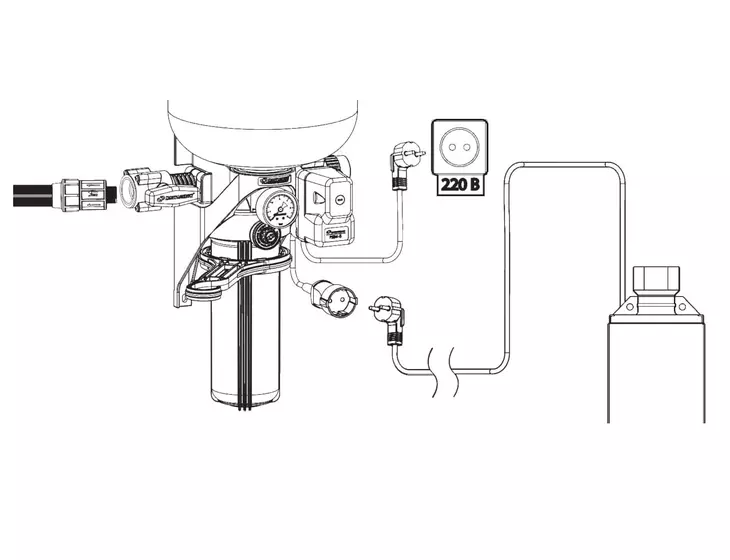

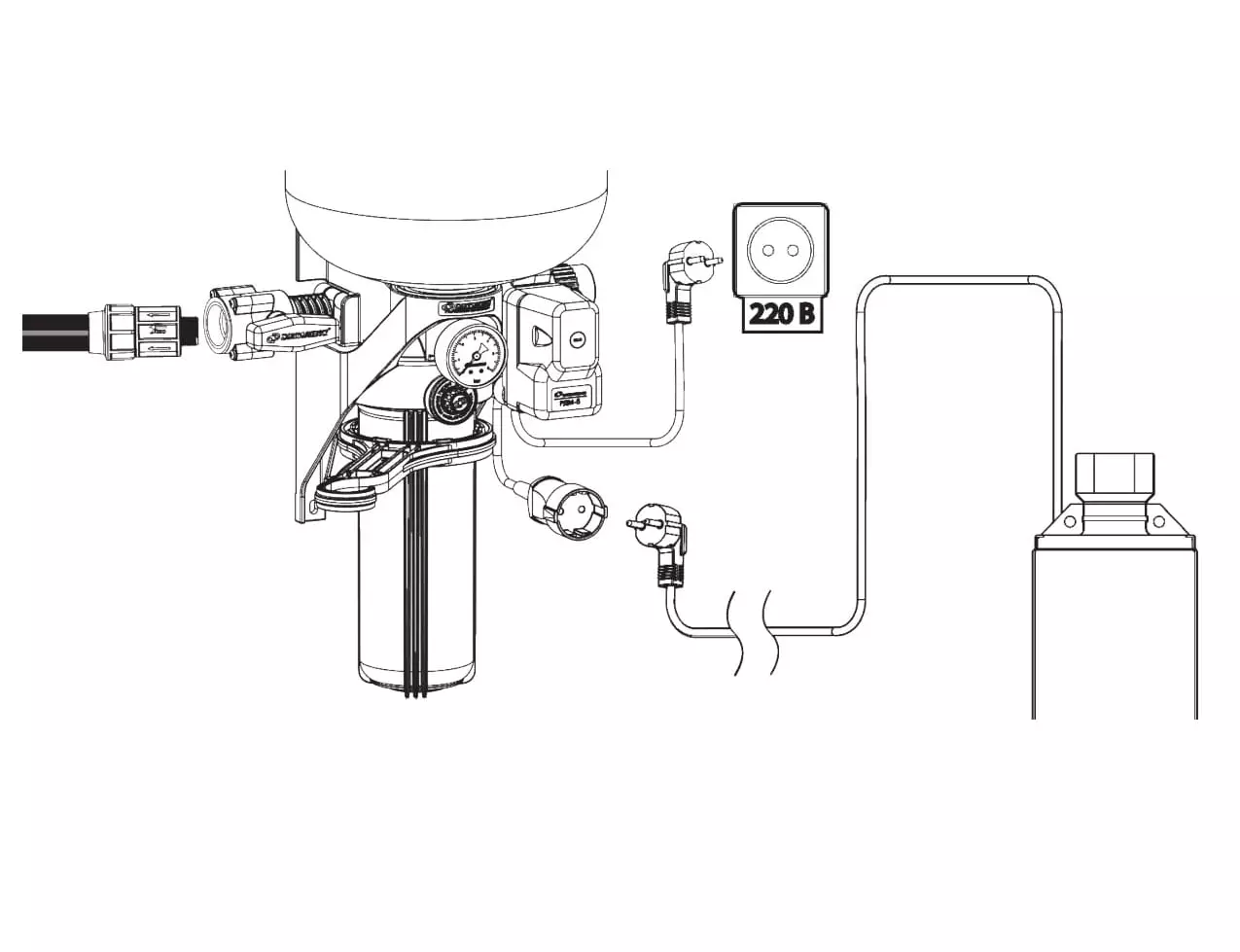

• К реле давления присоединены электрокабель с вилкой для подключения к сети и электрокабель с розеткой для подачи электрического тока к насосу.
• Колба фильтра с фильтрующим картриджем размером SLIMLINE 10" устанавливается снизу на корпус. Она оснащена резьбовой пробкой для слива воды при замене фильтрующего элемента. Для монтажа/демонтажа колбы в комплекте прилагается ключ.
• Манометр для мониторинга давления воды в системе;
• Кронштейн со стальным хомутом для крепления Джилекс КРАБ 24 к вертикальной поверхности;

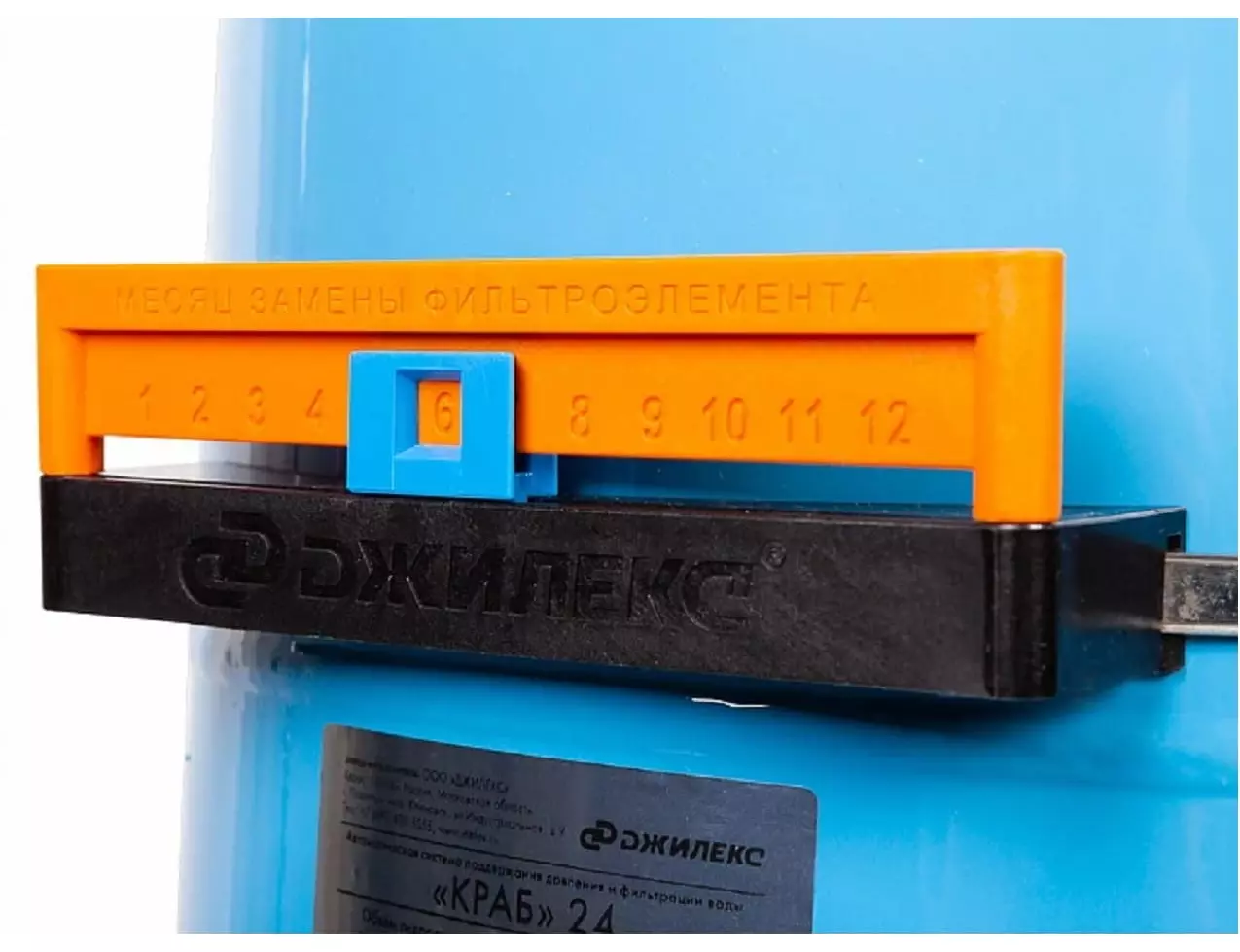

• Календарь со шкалой (датировкой) и ползунком для для отслеживания даты замены фильтрующего элемента.

Принцип работы Джилекс КРАБ 24:

• Когда давление в системе водоснабжения падает ниже заданного уровня (заводская величина давления включения реле - 1,4 бар), система КРАБ 24 включает насос автоматически.
• Вода поступает в гидроаккумулятор, предварительно пройдя через картриджный фильтр, а затем в систему водоснабжения.
• Когда будут закрыты все водоразборные точки, насос продолжит наполнять водой гидроаккумулятор.
• Как только давление в гидроаккумуляторе повысится до заданной величины (заводская величина давления реле — 2,8 бар), насос автоматически отключится.
• Гидроаккумулятор будет обеспечивать точки водоразбора водой до того момента, когда давление в нем и во всей системе водоснабжения опять не упадет ниже величины давления включения реле. Затем цикл повторится.
