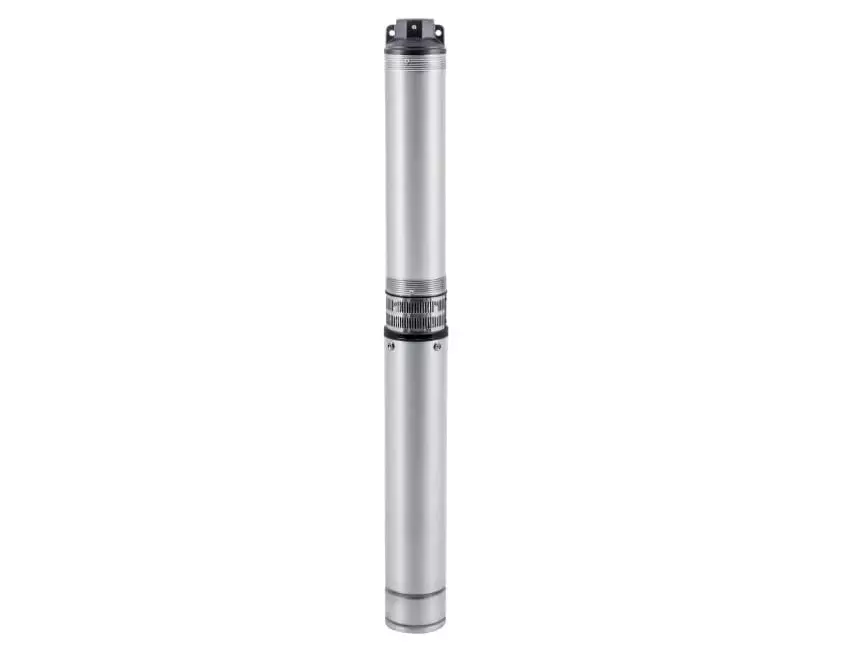

Погружной скважинный насос Unipump ЭЦВ 5-10-70

Unipump ЭЦВ 5-10-70 - погружной промышленный многоступенчатый насос центробежного типа. Предназначен для подачи чистой воды из скважин диаметром не менее 160 мм, глубоких колодцев и открытых водоёмов. Применяется для индивидуального, коммунального, промышленного и сельскохозяйственного водоснабжения, а также для понижения уровня грунтовых и пластовых вод.

Устройство насоса

Проточная часть и двигатель глубинного насоса Unipump ЭЦВ 5-10-70 не имеют общей упаковки и поставляются раздельно, в деревянных ящиках.

• Насос состоит из двух основных частей: электродвигателя и проточной части.
• Корпус насоса изготовлен из нержавеющей стали.
• Напорный патрубок, адаптер, переходник, фланец и крышка выполнены из чугуна.
• Двигатель — трёхфазный, маслонаполненный.
• Насос поставляются в комплекте с четырехжильным (включая заземление) электрическим кабелем длиной 2 м, который при необходимости можно удлинить. Вилка в комплект не входит.
• Герметизация электрического кабеля во фланце двигателя (переходнике) выполнена с помощью кабельного ввода.
• Многоступенчатая проточная часть состоит из набора рабочих камер, последовательно повышающих напор в нагнетательном патрубке насоса.
• Каждая камера состоит из рабочего колеса, диффузора и корпуса камеры.
• Плавающие рабочие колеса, выполнены из износоустойчивого, высокопрочного полимера.
• Конструкция рабочих камер и используемый материал рабочих колес обеспечивают продолжительный срок службы проточной части и уменьшают вероятность заклинивания при перекачивании воды с механическими примесями.
• В проточной части насоса, в напорном патрубке имеется выходное присоединительное отверстие с внутренней резьбой для присоединения напорного трубопровода, проушины для крепления страховочного троса и встроенный обратный клапан.
• В средней части насоса располагается всасывающее отверстие, защищенное фильтрующей решёткой.

Для многолетней и безопасной эксплуатации насоса необходимо в качестве защиты использовать пульт управления Unipump M3-D1C, обеспечивающий следующие защитные функции:

• защита от повышенного и пониженного напряжений,
• от случайного отключения одной из фаз питания электрической сети,
• от перегрузки,
• от короткого замыкания,
• от холостого («сухого») хода.
• в состав входит сетевой предохранитель и высокочувствительный дифференциальный выключатель (УЗО) с током срабатывания 30 мА.
