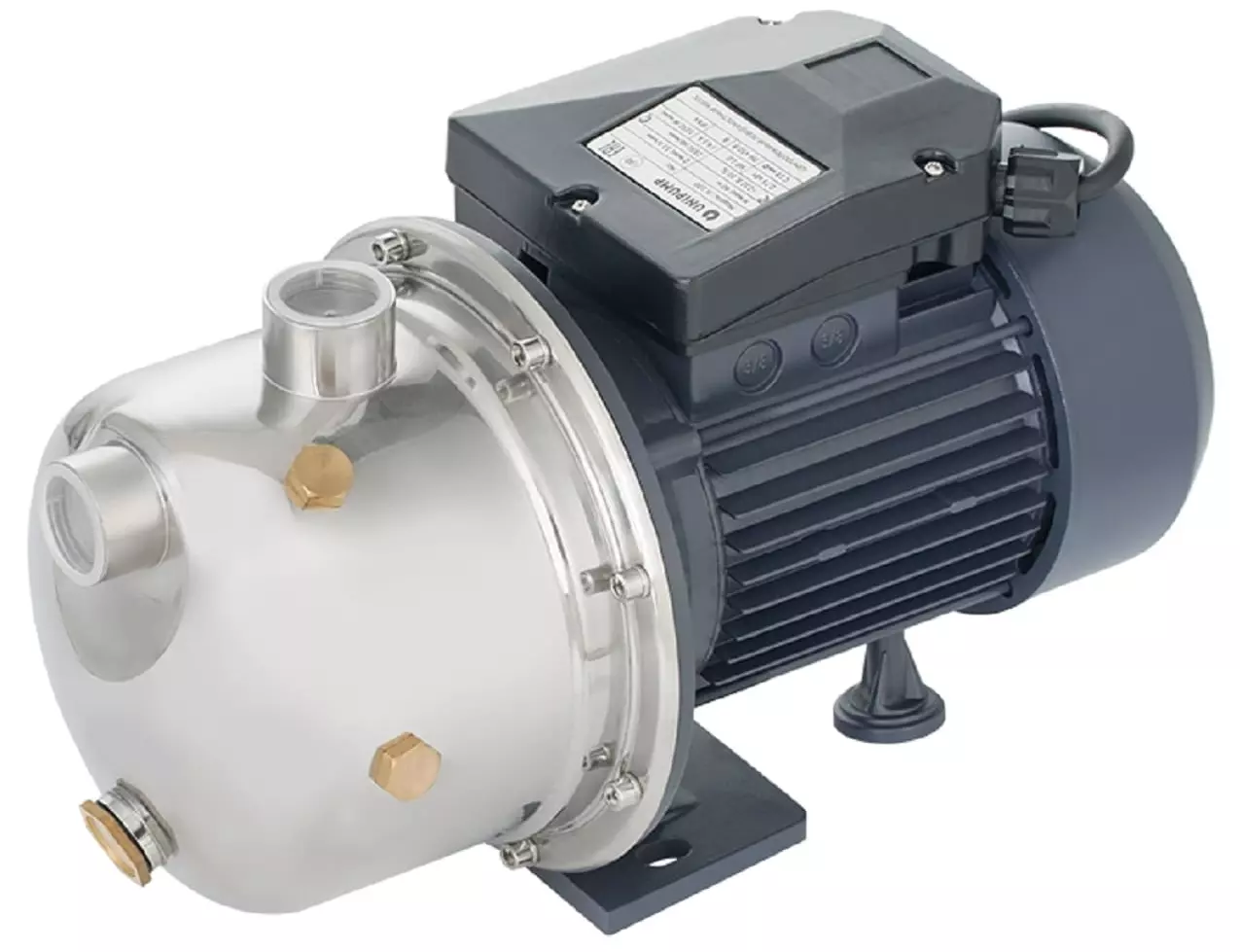

Центробежный поверхностный насос Unipump JS 100

Unipump JS 100 - центробежный поверхностный насос c внутренним эжектором и корпусом из нержавеющей стали. Насос предназначен для подачи чистой воды из неглубоких скважин, колодцев и других источников водоснабжения. Области применения насоса Unipump JS 100: полив и орошение участков, водоснабжение частного дома, наполнение резервуаров и емкостей, перекачивание жидкостей, повышение давления в системах водоснабжения. Кроме того насос может быть использован в станциях автоматического водоснабжения в качестве узла, создающего давление воды.

Эксплуатационные ограничения Unipump JS 100:

• Параметры электрической сети: ~220В ± 10%, 50Гц;
• Максимальная высота всасывания до 8 м;
• В воде не должны содержаться частицы с линейным размером более 1 мм;
• Общее количество механических примесей не должно быть более 100 г/м³;
• Допустимый диапазон температур перекачиваемой жидкости: +1...+35°С;
• Параметры окружающей среды: температура от +1°С до +40°С при влажности воздуха не более 70%;
• Категорически запрещается перекачивание насосом загрязненной воды, содержащей абразивные вещества, поскольку это приведет к интенсивному износу насоса и снижению его напора и производительности.

Конструктивные особенности Unipump JS 100:

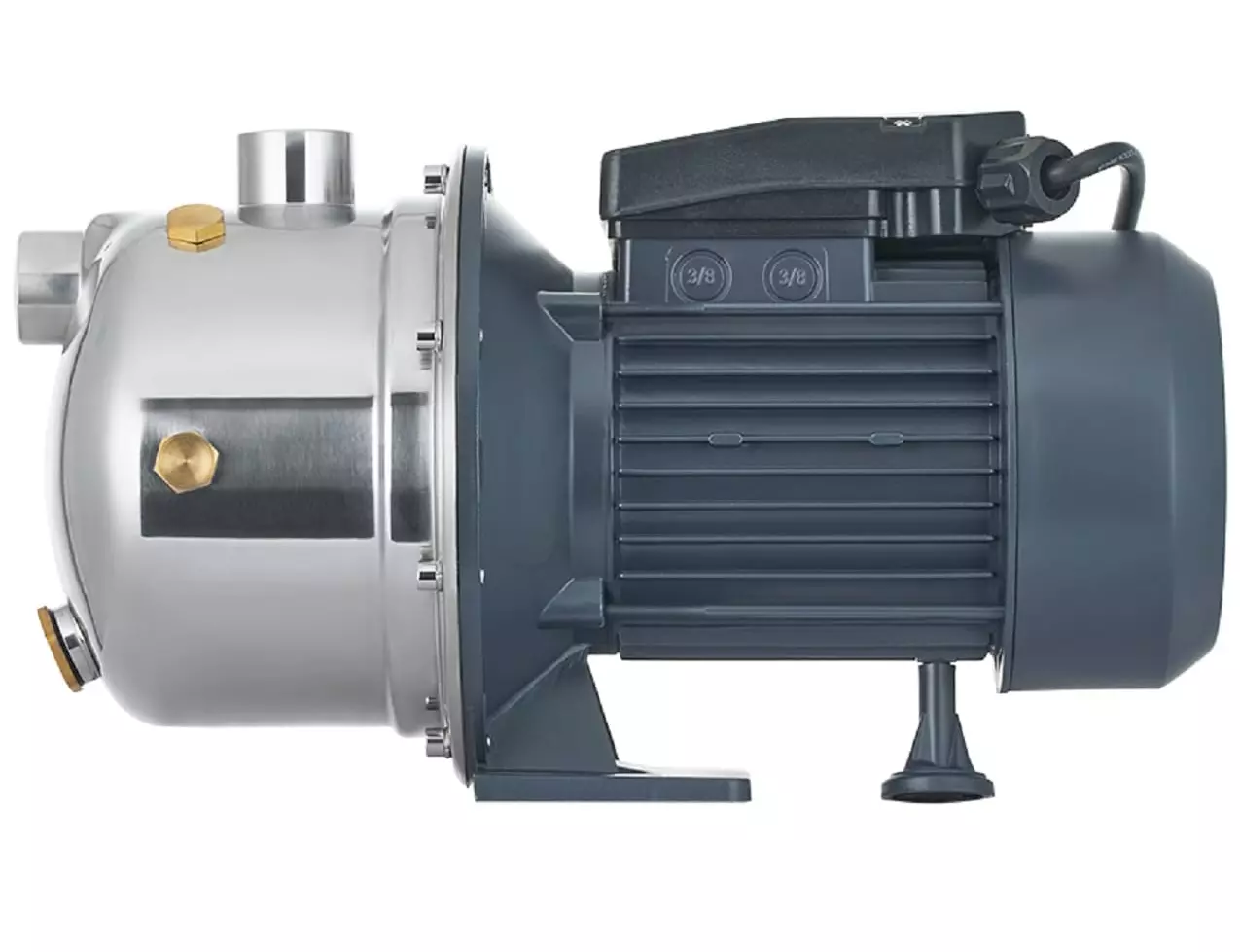

• Unipump JS 100 состоит из следующих основных узлов: одноступенчатого центробежного самовсасывающего насоса, однофазного асинхронного электродвигателя и коммутационной коробки с пусковым конденсатором.

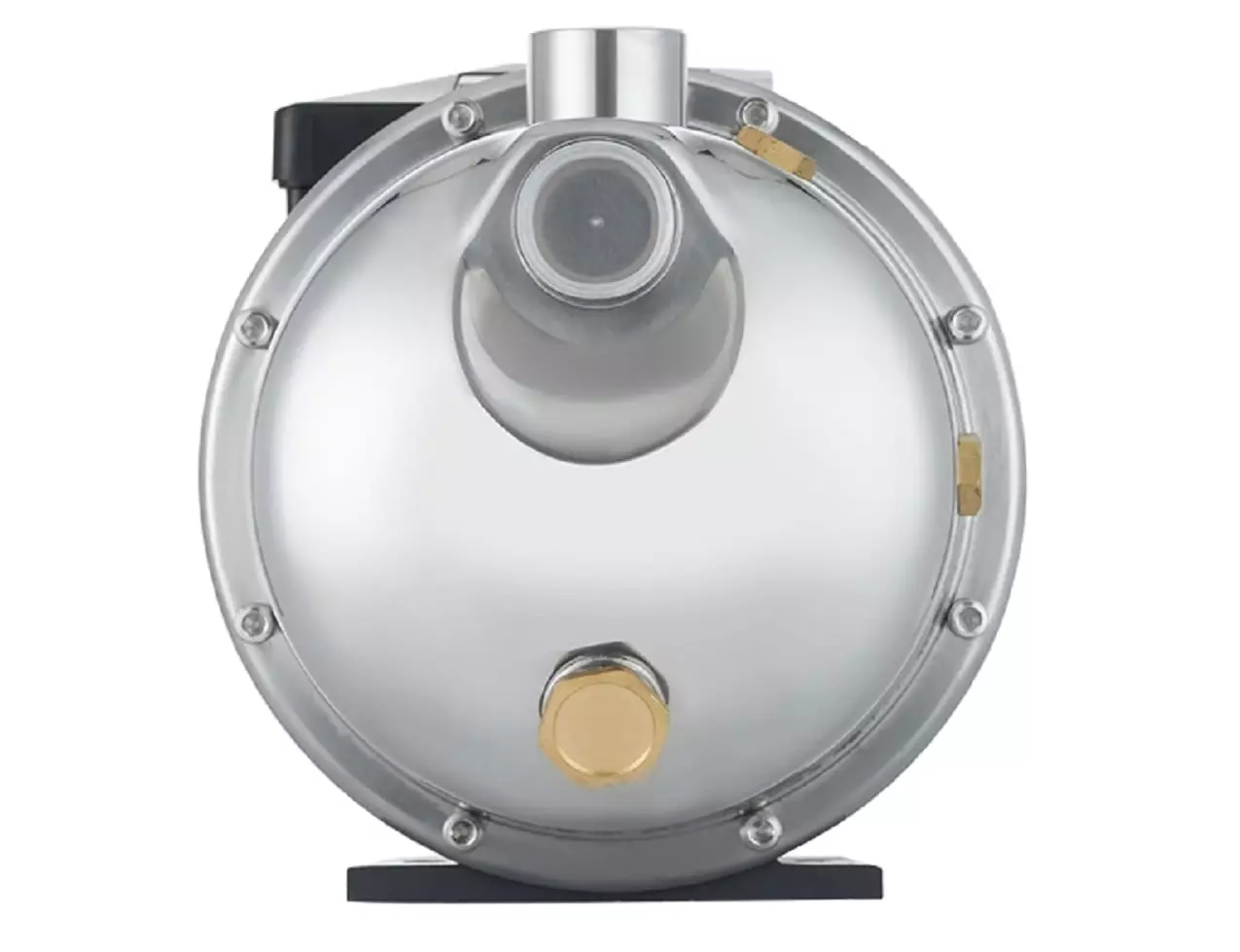

• Корпус насоса выполнен из нержавеющей стали, обеспечивающей прочность, долговечность и стойкость к коррозии. Корпус имеет входное и выходное отверстия с внутренней резьбой 1", а также сливное отверстие с болтом-пробкой.
• Рабочее колесо центробежного типа выполнено из латуни.
• Самовсасывающий насос оснащен встроенным эжектором, что позволяет поднимать воду с глубины до 8 метров.
• Герметизация соединения рабочей камеры и вала электродвигателя осуществляется с помощью торцевого уплотнения из керамографитовой пары, охлаждаемого и смазываемого перекачиваемой жидкостью. Работа насоса без воды может привести к перегреву уплотнения и его термическим деформациям.
• Насос поставляется с электрокабелем длиной 1.7 м, сечение 3×0.75 мм².

Ввод в эксплуатацию Unipump JS 100:

• Перед подключением насоса Юнипамп JS100 обязательно проверьте соответствие электрических и напорных данных изделия параметрам электрической и водонапорной сети.
• Поверхностный насос следует закрепить на жестком основании. Для уменьшения шума и вибрации при работе насоса, его крепление к основанию следует выполнять через резиновые шайбы и прокладки.
• Обязательным условием работы насоса является наличие обратного клапана 1” на входе всасывающей магистрали (в комплект не входит).
• Присоедините всасывающую трубу с обратным клапаном на конце к входному отверстию насоса. Присоедините напорную трубу к выходному отверстию насоса. Всасывающая магистраль выполняется из несжимаемого шланга или трубы. Исключайте соединения, сужающие или расширяющие проходное сечение шланга или трубы.
• Диаметр шланга или трубы всасывающей магистрали должен точно соответствовать диаметру входного отверстия насоса – 1 дюйм.
• Категорически запрещается установка фильтрующих элементов на всасывающей магистрали.
• Монтаж всасывающей магистрали длиной более 20 метров по горизонтали не желателен, так как это приведет к уменьшению высоты всасывания.
• При монтаже всасывающей магистрали необходимо обеспечить непрерывный угол наклона от насоса к источнику водозабора не менее одного градуса к горизонту, обратные углы на всасывающей магистрали не допускаются.
• Розетка должна использоваться только для питания насоса, иметь заземление и быть подключена к дифференциальному автоматическому выключателю высокой чувствительности (30 мА). Место установки розетки должно быть защищено от брызг воды.
• При первоначальном пуске необходимо предварительно залить насос и всасывающую магистраль водой через заливное отверстие. Для этого следует вывернуть пробку и заливать воду до тех пор, пока из заливного отверстия не начнет вытекать вода без пузырьков воздуха, после чего завернуть пробку заливного отверстия. Открыв все водозаборные краны для удаления воздуха из напорной магистрали, включите насос в электросеть. Насос начнет подавать воду.
