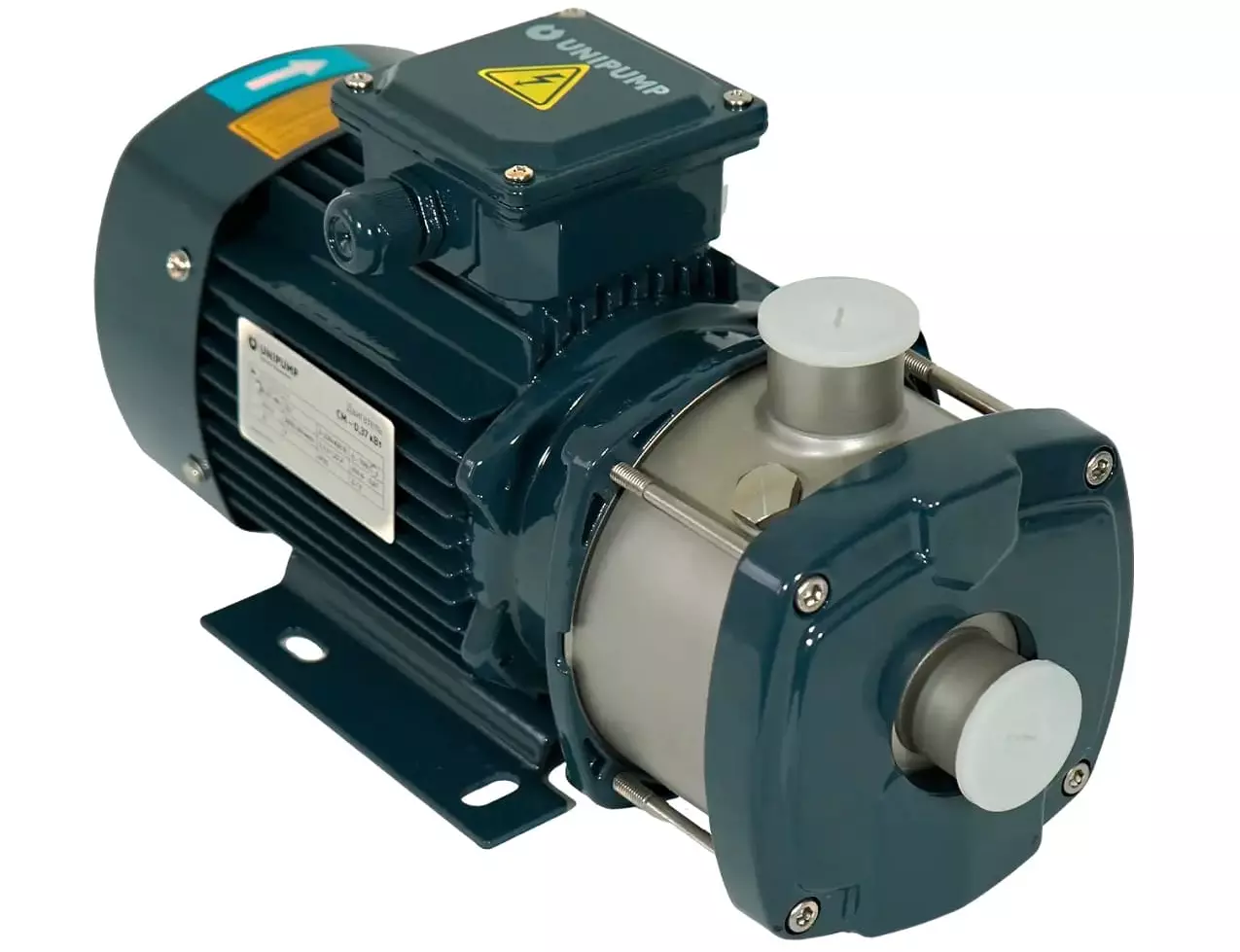

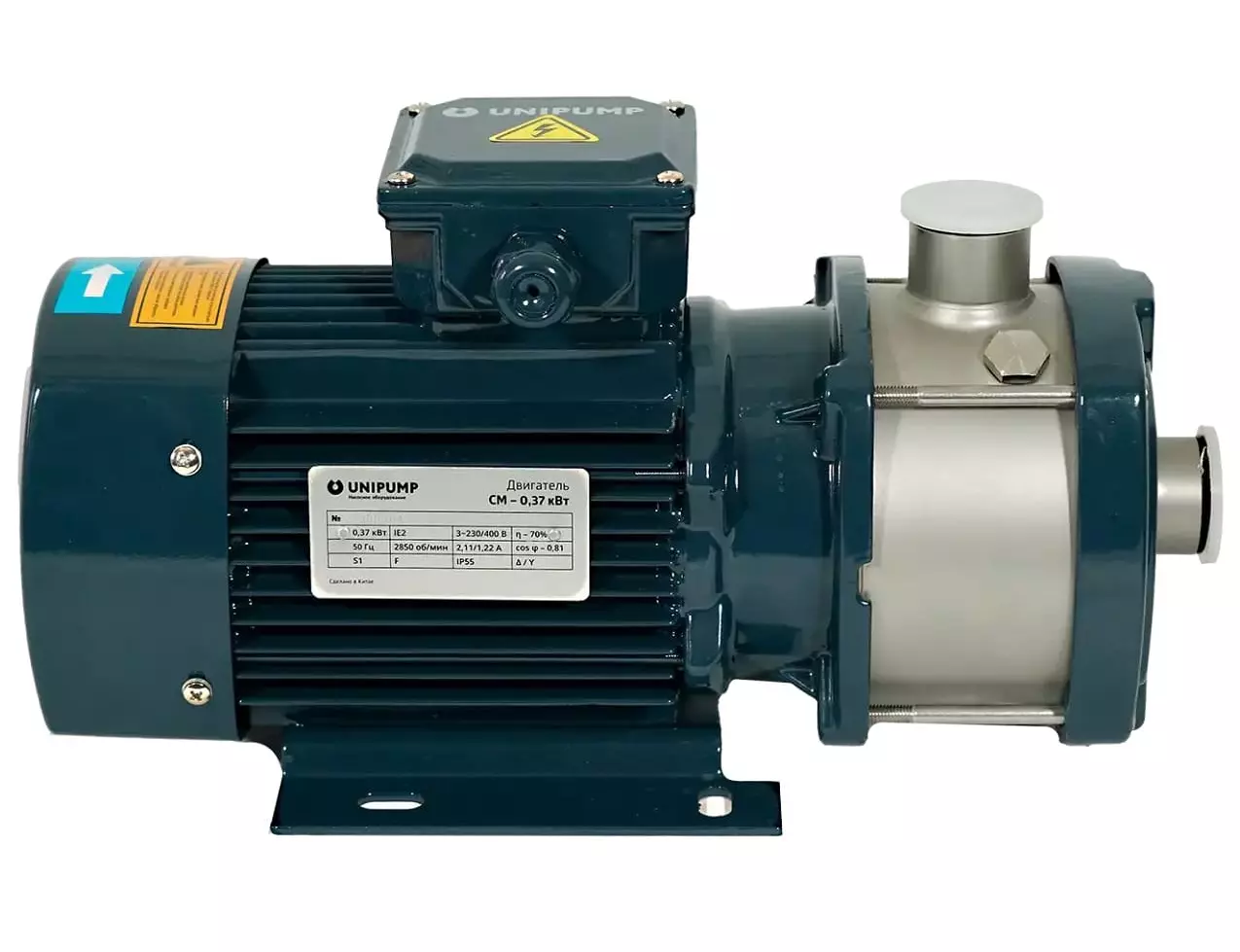

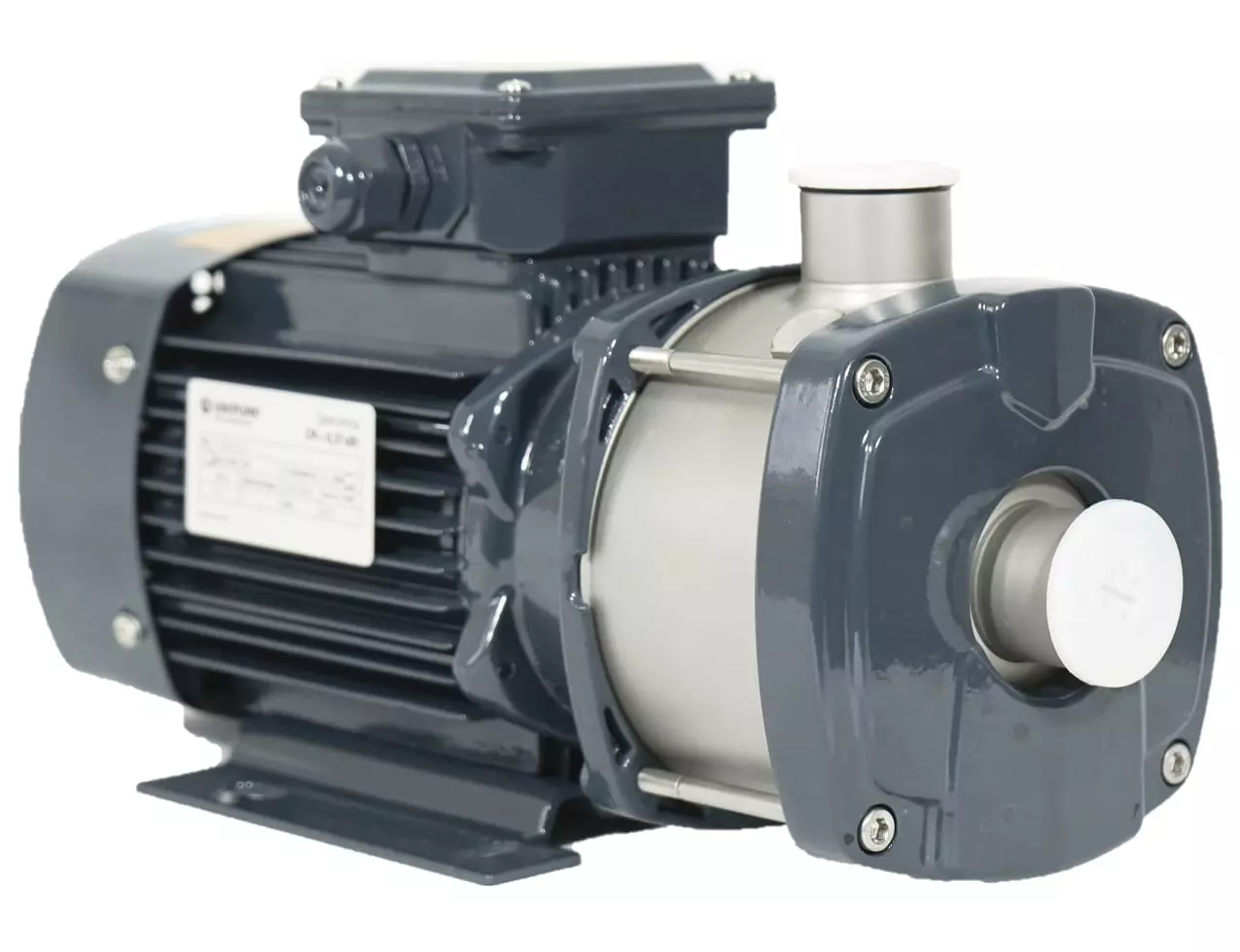

Многоступенчатый насос Unipump CM 4-4

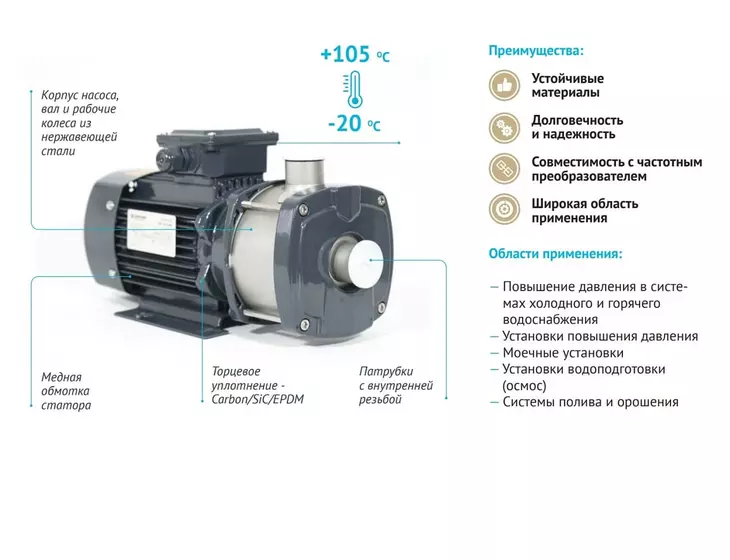

Unipump CM 4-4 – центробежный горизонтальный многоступенчатый поверхностный насос с горизонтальным типом установки и многоступенчатой проточной частью. Корпус насоса, вал и рабочие колеса изготовлены из нержавеющей стали, что обеспечивает устойчивость к коррозии, долговечность и надёжную работу при перекачивании чистой холодной и горячей воды и жидкостей в различных инженерных системах и промышленных установках. Насос способен обеспечивать высокий напор за счет последовательного расположения рабочих колес (ступеней) на одном валу. Конструкция насоса позволяет осуществлять подключение к трубопроводам с использованием резьбового осевого всасывающего патрубка и радиального напорного патрубка.

Unipump CM 4-4 предназначен для перекачивания жидкостей в системах холодного и горячего водоснабжения и различных технологических процессах, в установках повышения давления, в моечных установках, в системах фильтрации и водоподготовки (осмоса), системах полива и орошения.

Условия эксплуатации Unipump CM 4-4:

• Напряжение питания: ~ 230(∆)/400(Y), 50Гц
• Температура жидкости: -20…+105°С
• Температура окружающей среды: -20…+40ºС
• Рабочие жидкости: чистые, невязкие, негорючие, не содержащие твердых и волокнистых включений, неагрессивные к материалам насоса
• Максимальный размер твердых частиц: 1 мм
• Максимальное содержание механических примесей: 100 г/м3
• Максимальное рабочее давление: 10 бар
• Максимальное число пусков: не более 20
• Снижение частоты питающей сети ниже 30 Гц не допускается

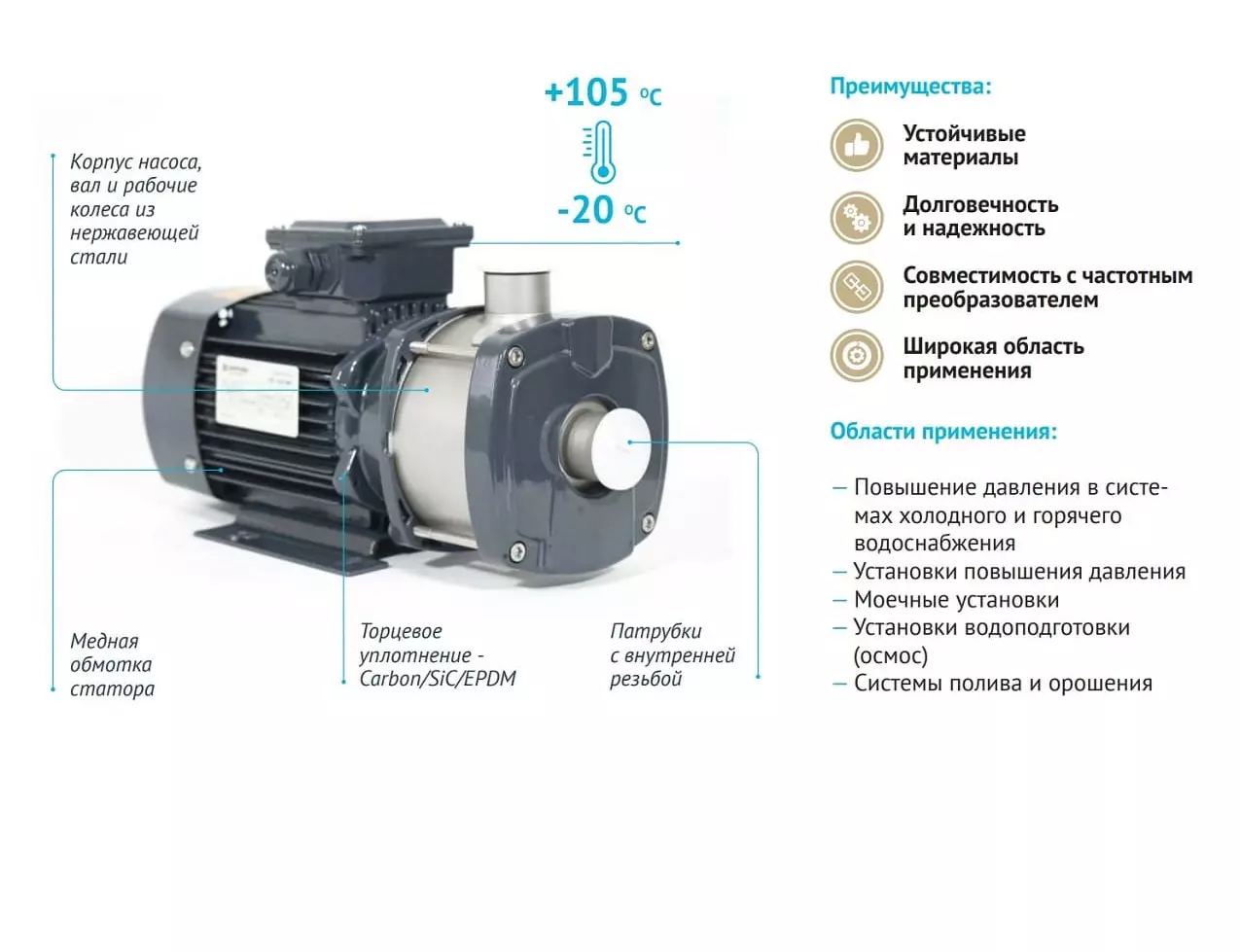

Конструктивные особенности Unipump СМ 4-4:

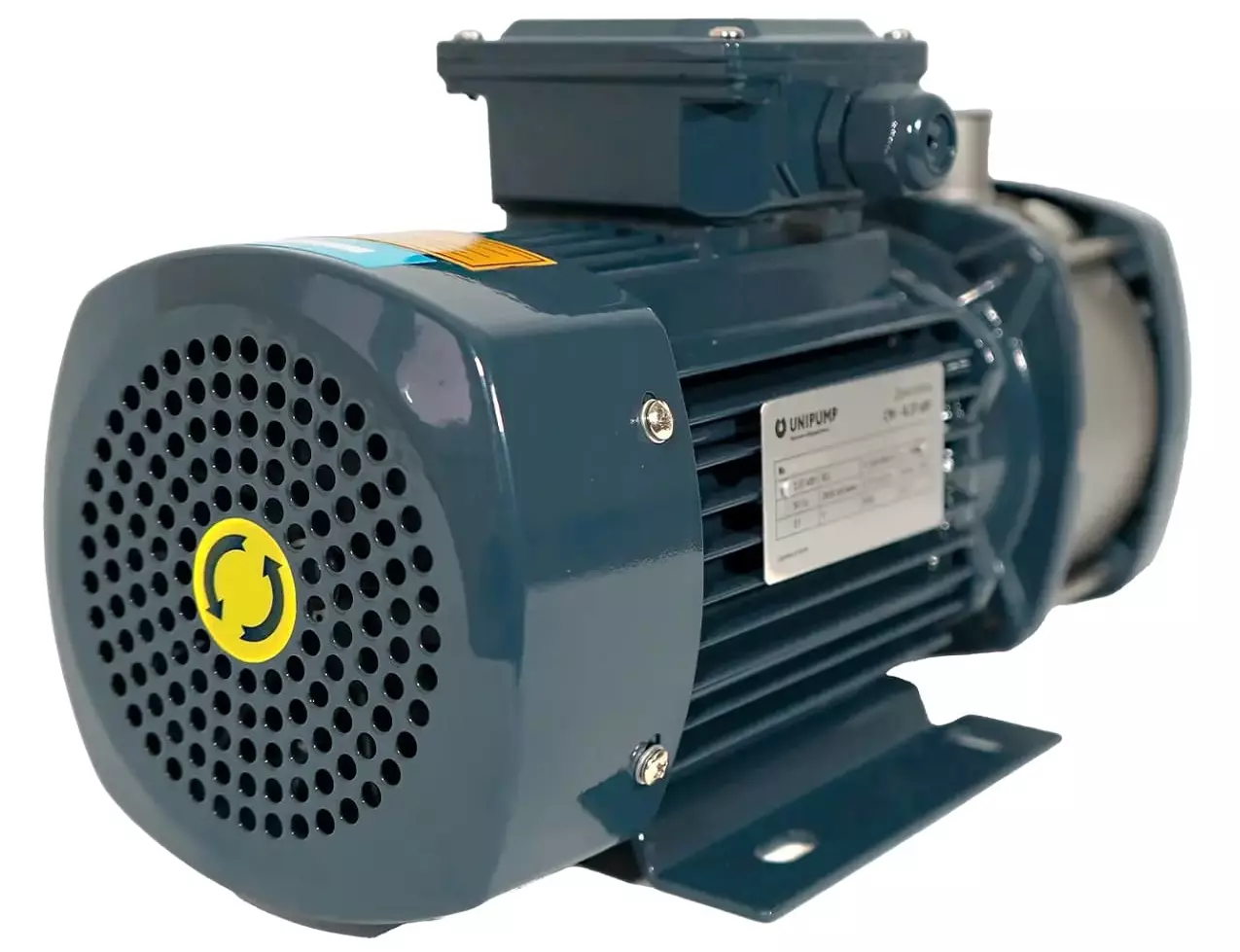

• Электродвигатель — трехфазный, асинхронный, двухполюсный, закрытого типа, с воздушным охлаждением и медной обмоткой статора. Класс энергоэффективности IE2. Степень защиты: IP55. Класс изоляции: F.

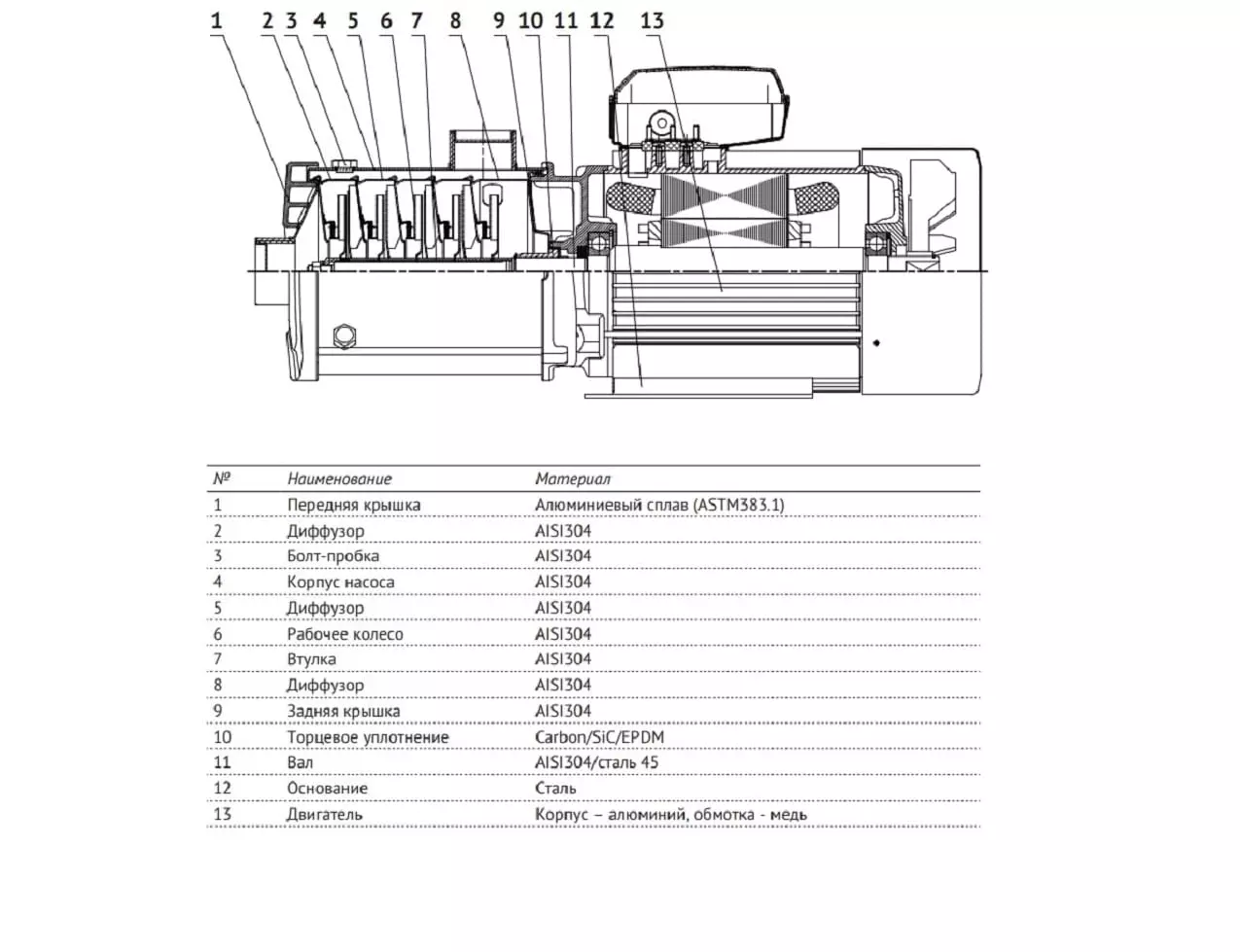

• Проточная часть состоит из корпуса, внутри которого размещены ступени насоса, каждая из которых включает рабочее колесо центробежного типа и диффузор. Все ступени последовательно установлены на валу. Жидкость последовательно проходит через несколько рабочих колес, что позволяет достичь более высокого давления на выходе
• Всасывающий и напорный патрубки размещены на корпусе насоса, оснащены внутренней резьбой и предназначены для подключения насоса к системе трубопроводов.
• Корпус, рабочее колесо, ступени и вал изготовлены из нержавеющей стали.

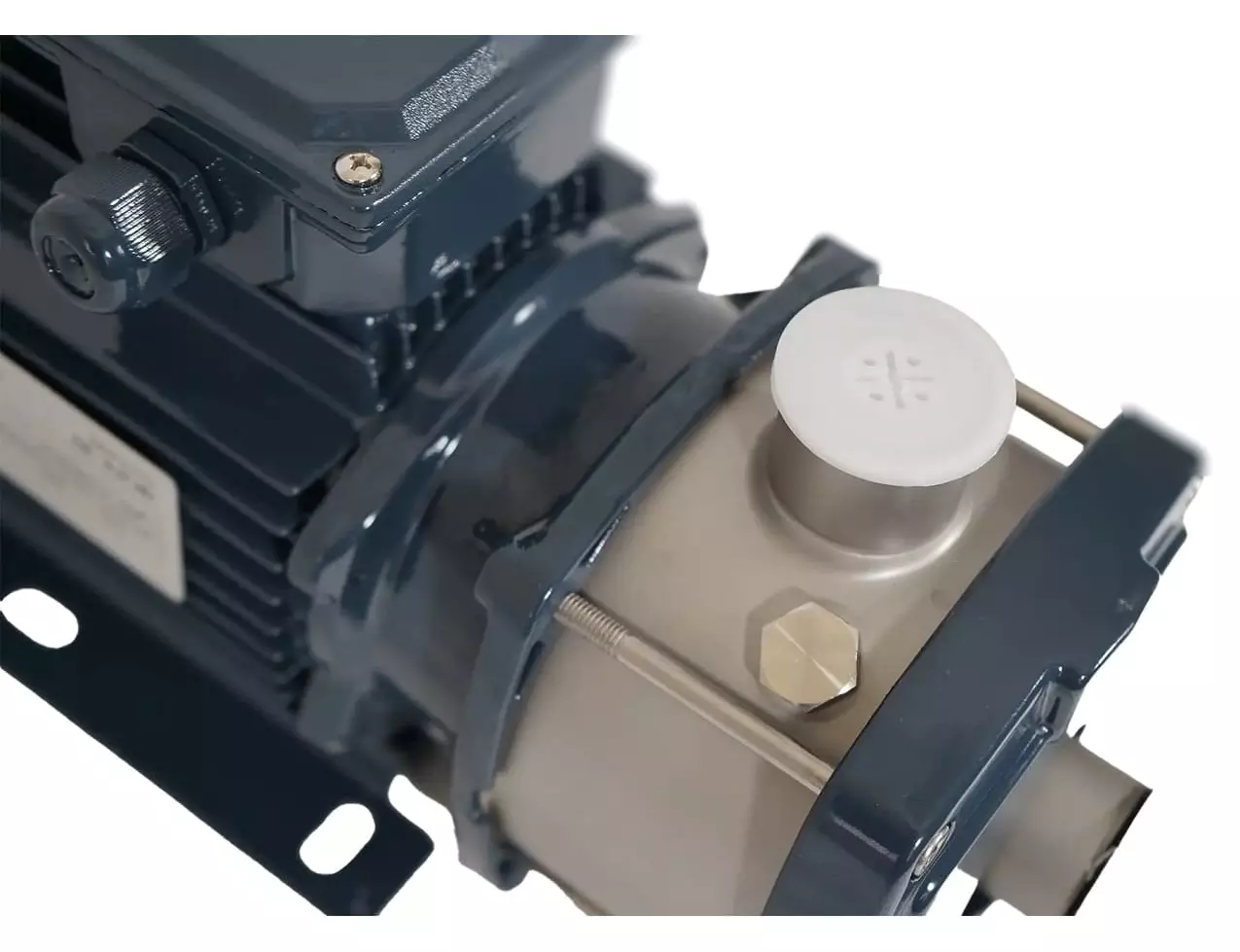

• Отверстие для слива жидкости, расположенное в нижней части корпуса насоса, служит для удаления жидкости из проточной части. Отверстие для заполнения используется для заполнения проточной части водой и выпуска воздуха. Оба отверстия закрыты болтами-пробками.
• Торцевое уплотнение Carbon/SiC/EPDM используется для герметизации вала и охлаждается, а также смазывается перекачиваемой жидкостью. Работа насоса без воды категорически запрещена, так как это может привести к повреждению уплотнения.
