Консольно-моноблочный насос Unipump FS50-32-160-1.5

Unipump FS50-32-160-1.5 представляет собой консольно-моноблочный центробежный поверхностный насос с корпусом и рабочим колесом из нержавеющей стали. Горизонтальный одноступенчатый консольно-моноблочный насос предназначен для перекачивания чистой холодной и горячей воды до 100°С, а также других неагрессивных к материалам насоса жидкостей, схожих по свойствам с водой, и не содержащих твердых и волокнистых включений.

Насос применяется в системах водоснабжения и отопления производственных и жилых помещений, в том числе в следующих областях применения:

• в системах водоснабжения структур ЖКХ, муниципальных водоканалов;
• обеспечение дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов;
• системы подачи технической воды для обеспечения технологических процессов промышленных предприятий;
• обеспечение водой садоводческих и дачных посёлков;
• системы пожаротушения жилых и гражданских объектов;
• объекты теплоэнергетики – для обеспечения работы основных и вспомогательных систем станций, связанных с использованием чистой и технической воды.

Условия эксплуатации Unipump FS50-32-160-1.5:

• Напряжение питания: 3~230/400, 50Гц
• Температура перекачиваемой жидкости: -20...+100°С
• Температура окружающей среды: +1...+40°С
• Рабочие жидкости: чистые, невязкие, негорючие, не содержащие твердых и волокнистых включений, неагрессивные к материалам насоса
• Максимальное содержание примесей: 100 г/м³
• Максимальный размер пропускаемых частиц: 1 мм
• Число пусков в час: 20
• Максимальное рабочее давление: 10 бар
• Режим работы: S1

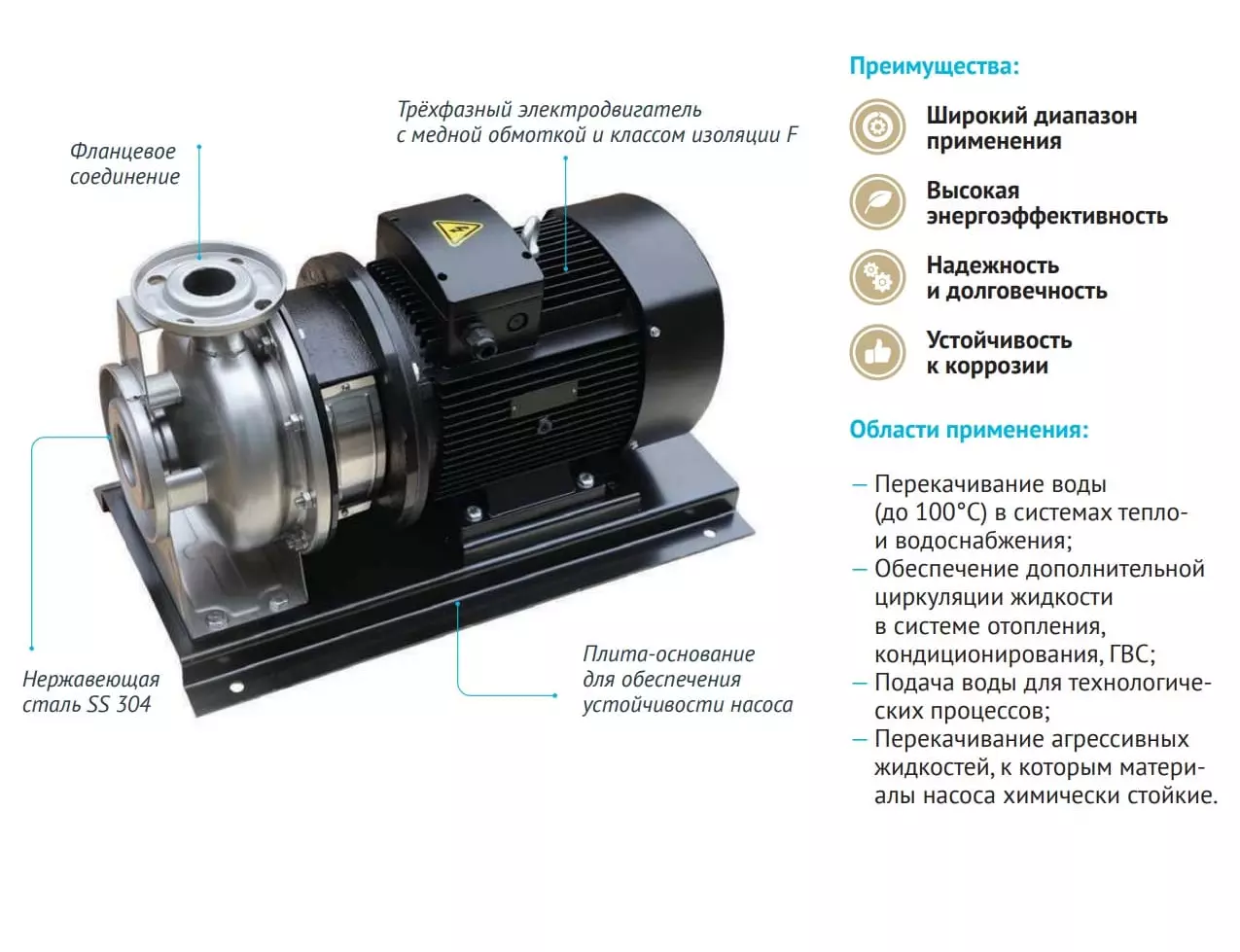

Конструкция насоса Unipump FS50-32-160-1.5:

• Насос является центробежным, одноступенчатым, горизонтального типа установки. Основные узлы насоса включают проточную часть и электродвигатель.
• Проточная часть и двигатель закреплены на стальной плите-основании.
• Проточная часть состоит из корпуса и крышки, выполненных из нержавеющей стали SS304.
• Внутри корпуса размещено рабочее колесо центробежного типа, закрепленное на валу, которое при вращении создает центробежную силу, необходимую для перемещения воды. Материалы рабочего колеса и вала: нержавеющая сталь SS304.
• На корпусе проточной части из нержавеющей стали SS304 расположены осевой всасывающий и радиальный напорныйпатрубки с фланцевым соединением.
• Электродвигатель — трёхфазный асинхронный двухполюсной закрытого типа с воздушным охлаждением, состоящий из статора с медной обмоткой, короткозамкнутого ротора и клеммной коробки. Класс изоляции: F.
• Вал электродвигателя соединяется с валом проточной части с помощью муфтового соединения.
• Проточная часть соединяется с фланцем двигателя через чугунный адаптер, на котором установлен защитный кожух из нержавеющей стали SS304
• Для обеспечения герметизации вала используется торцевое уплотнение SiC/Graphite, которое охлаждается и смазывается перекачиваемой жидкостью. Работа насоса без воды категорически запрещена, так как это может привести к повреждению торцевого уплотнения.
• Степень защиты: IP55
• Класс энергоэффективности: IE2
