Unipump FS65-50-160-5.5 представляет собой консольно-моноблочный центробежный поверхностный насос с корпусом и рабочим колесом из нержавеющей стали. Горизонтальный одноступенчатый консольно-моноблочный насос предназначен для перекачивания чистой холодной и горячей воды до 100°С, а также других неагрессивных к материалам насоса жидкостей, схожих по свойствам с водой, и не содержащих твердых и волокнистых включений.
Насос применяется в системах водоснабжения и отопления производственных и жилых помещений, в том числе в следующих областях применения:
- в системах водоснабжения структур ЖКХ, муниципальных водоканалов;
- обеспечение дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов;
- системы подачи технической воды для обеспечения технологических процессов промышленных предприятий;
- обеспечение водой садоводческих и дачных посёлков;
- системы пожаротушения жилых и гражданских объектов;
- объекты теплоэнергетики – для обеспечения работы основных и вспомогательных систем станций, связанных с использованием чистой и технической воды.
Условия эксплуатации Unipump FS65-50-160-5.5:
- Напряжение питания: 3~400, 50Гц
- Температура перекачиваемой жидкости: -20...+100°С
- Температура окружающей среды: +1...+40°С
- Рабочие жидкости: чистые, невязкие, негорючие, не содержащие твердых и волокнистых включений, неагрессивные к материалам насоса
- Максимальное содержание примесей: 100 г/м³
- Максимальный размер пропускаемых частиц: 1 мм
- Число пусков в час: 20
- Максимальное рабочее давление: 10 бар
- Режим работы: S1

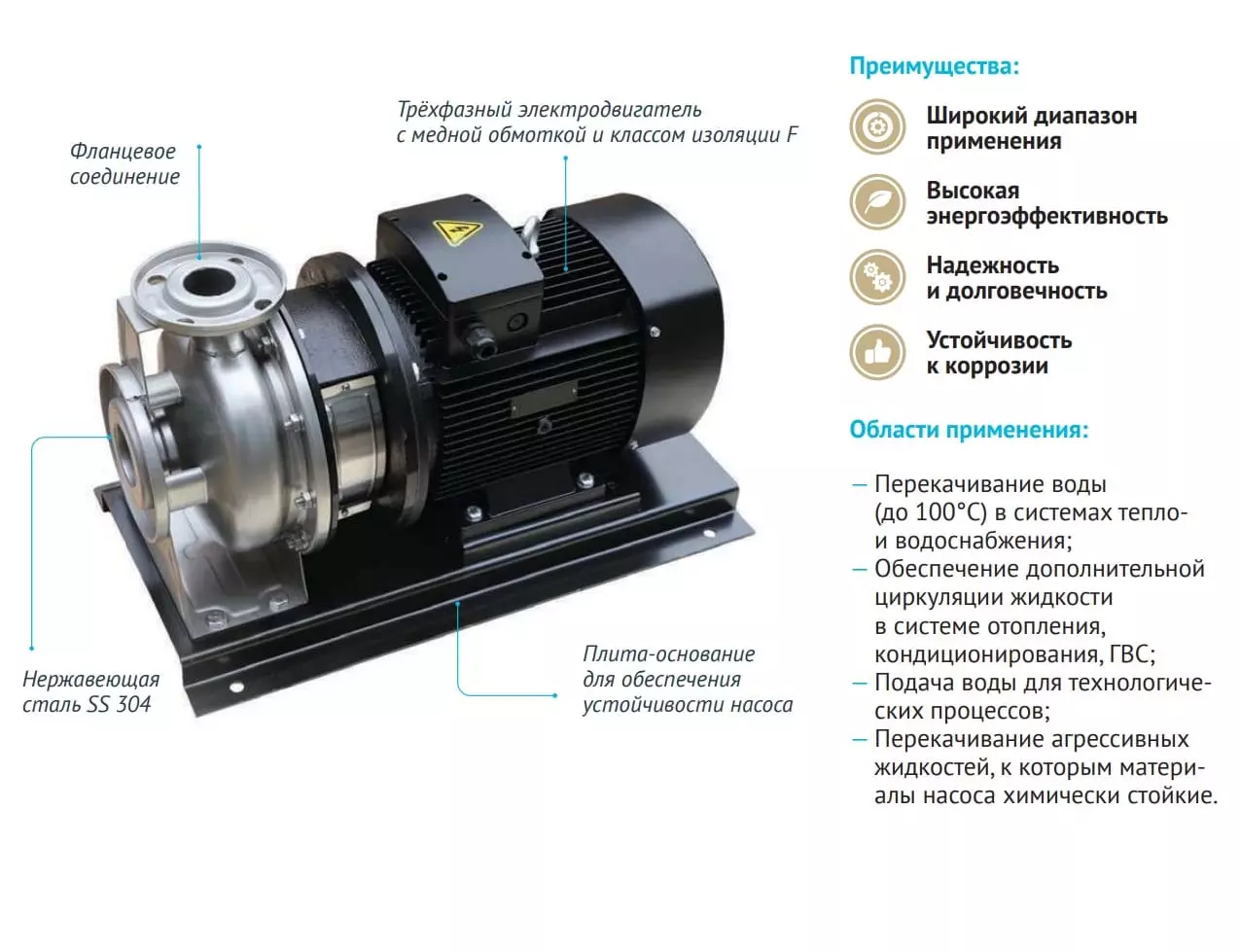

Конструкция насоса Unipump FS65-50-160-5.5:
- Насос является центробежным, одноступенчатым, горизонтального типа установки. Основные узлы насоса включают проточную часть и электродвигатель.
- Проточная часть и двигатель закреплены на стальной плите-основании.

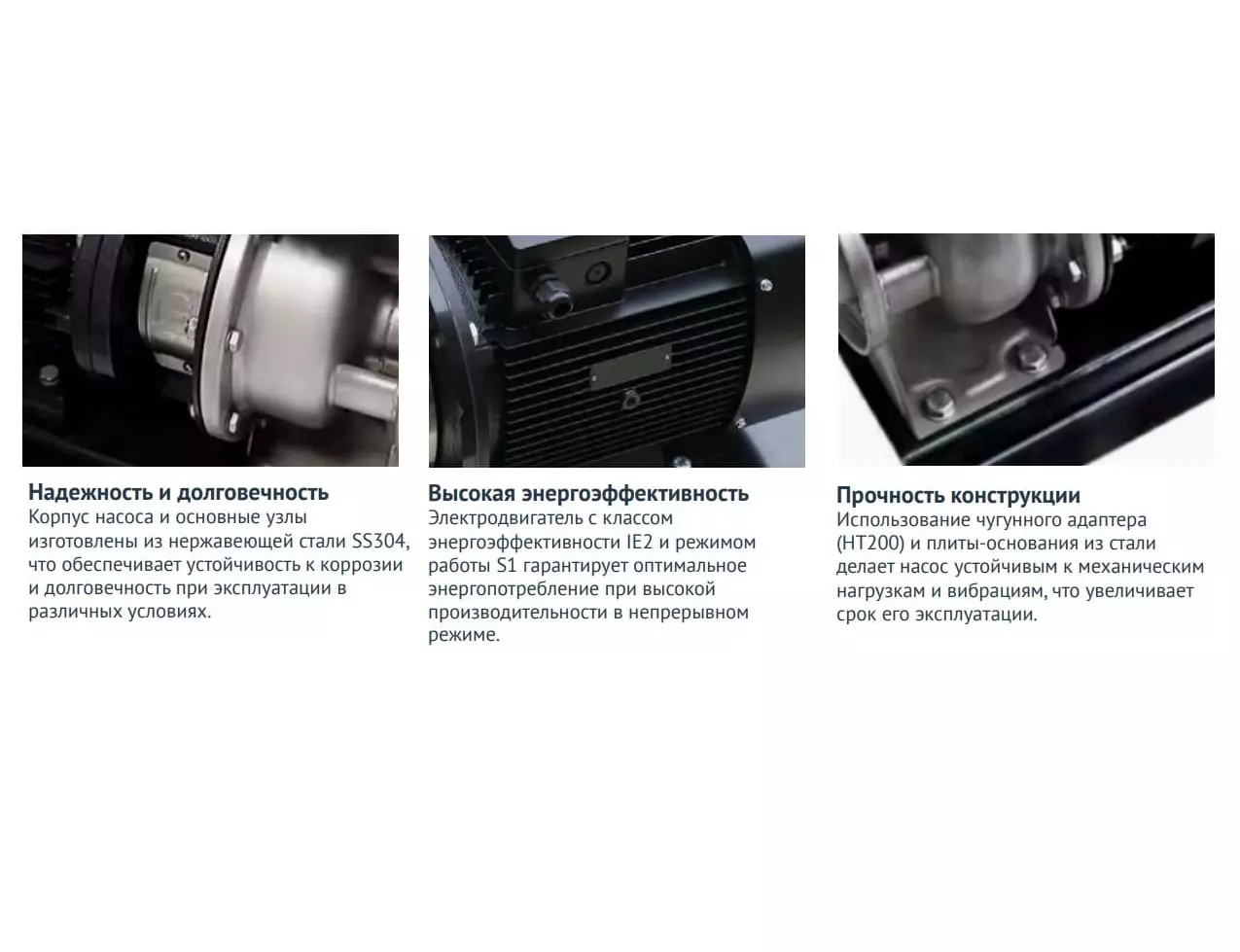

- Проточная часть состоит из корпуса и крышки, выполненных из нержавеющей стали SS304.
- Внутри корпуса размещено рабочее колесо центробежного типа, закрепленное на валу, которое при вращении создает центробежную силу, необходимую для перемещения воды. Материалы рабочего колеса и вала: нержавеющая сталь SS304.
- На корпусе проточной части из нержавеющей стали SS304 расположены осевой всасывающий и радиальный напорныйпатрубки с фланцевым соединением.
- Электродвигатель — трёхфазный асинхронный двухполюсной закрытого типа с воздушным охлаждением, состоящий из статора с медной обмоткой, короткозамкнутого ротора и клеммной коробки. Класс изоляции: F.
- Вал электродвигателя соединяется с валом проточной части с помощью муфтового соединения.
- Проточная часть соединяется с фланцем двигателя через чугунный адаптер, на котором установлен защитный кожух из нержавеющей стали SS304
- Для обеспечения герметизации вала используется торцевое уплотнение SiC/Graphite,
которое охлаждается и смазывается перекачиваемой жидкостью. Работа насоса без
воды категорически запрещена, так как это может привести к повреждению торцевого
уплотнения.
- Степень защиты: IP55
- Класс энергоэффективности: IE2
