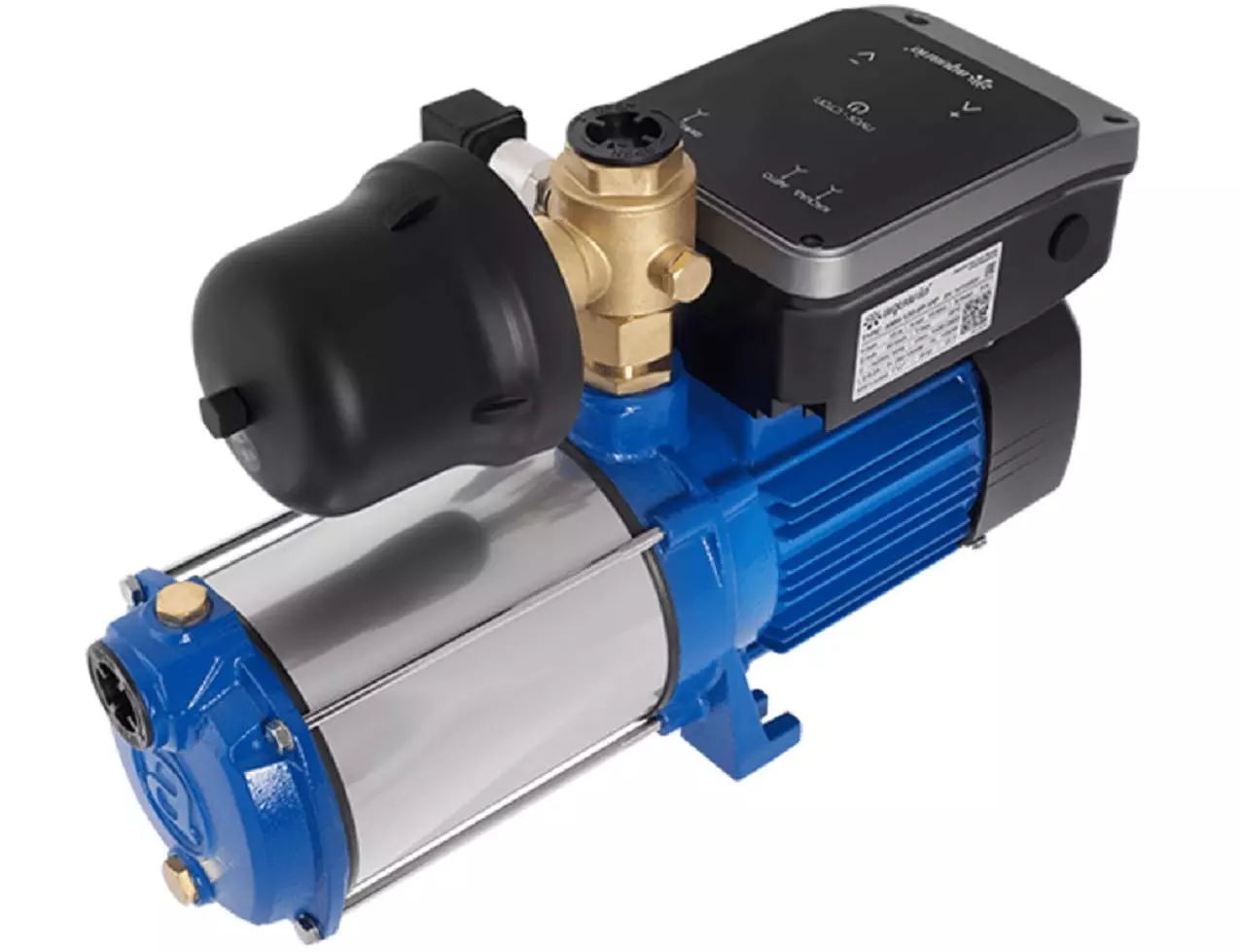

Насосная установка Aquario AMH-130-6P-VIP с преобразователем частоты

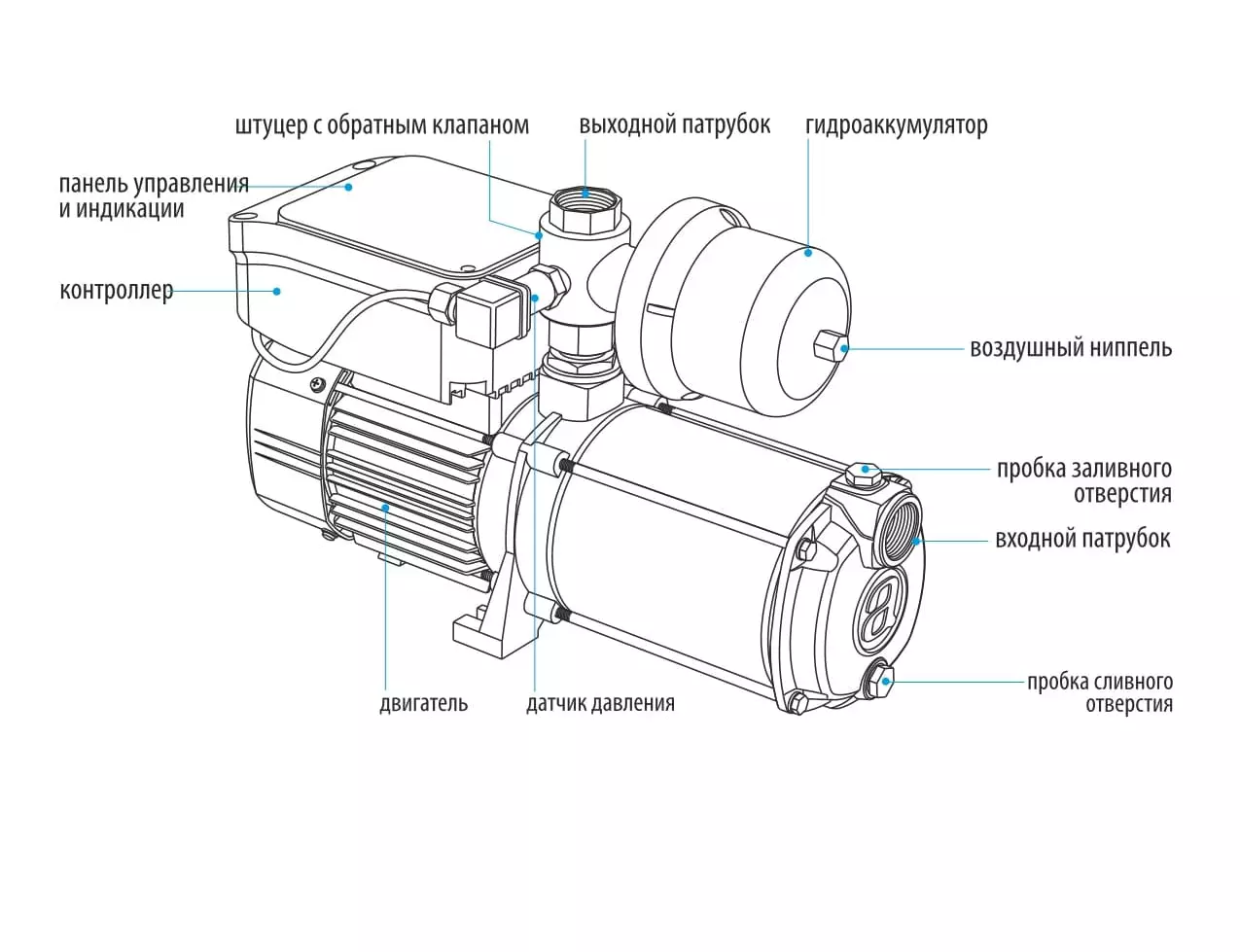

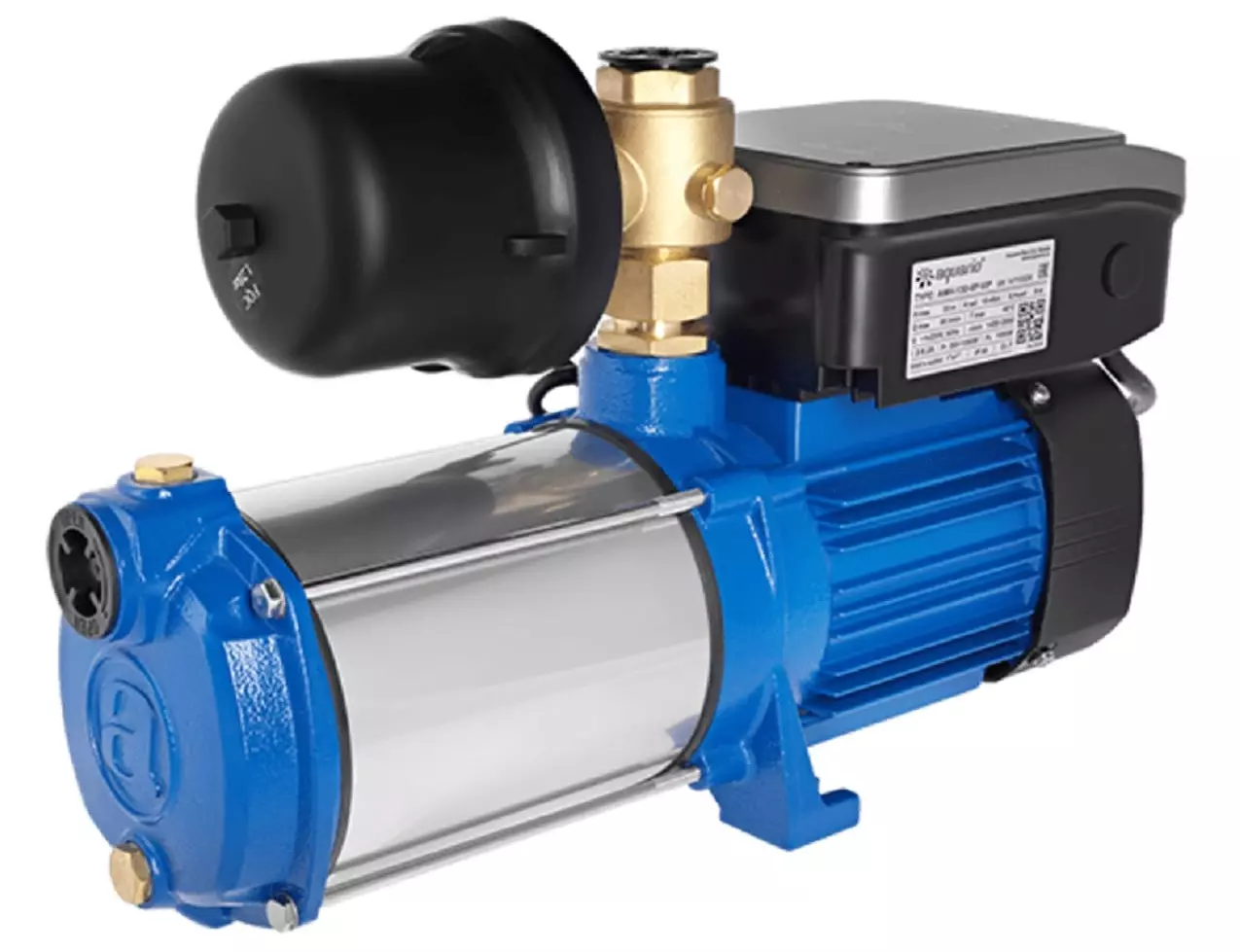

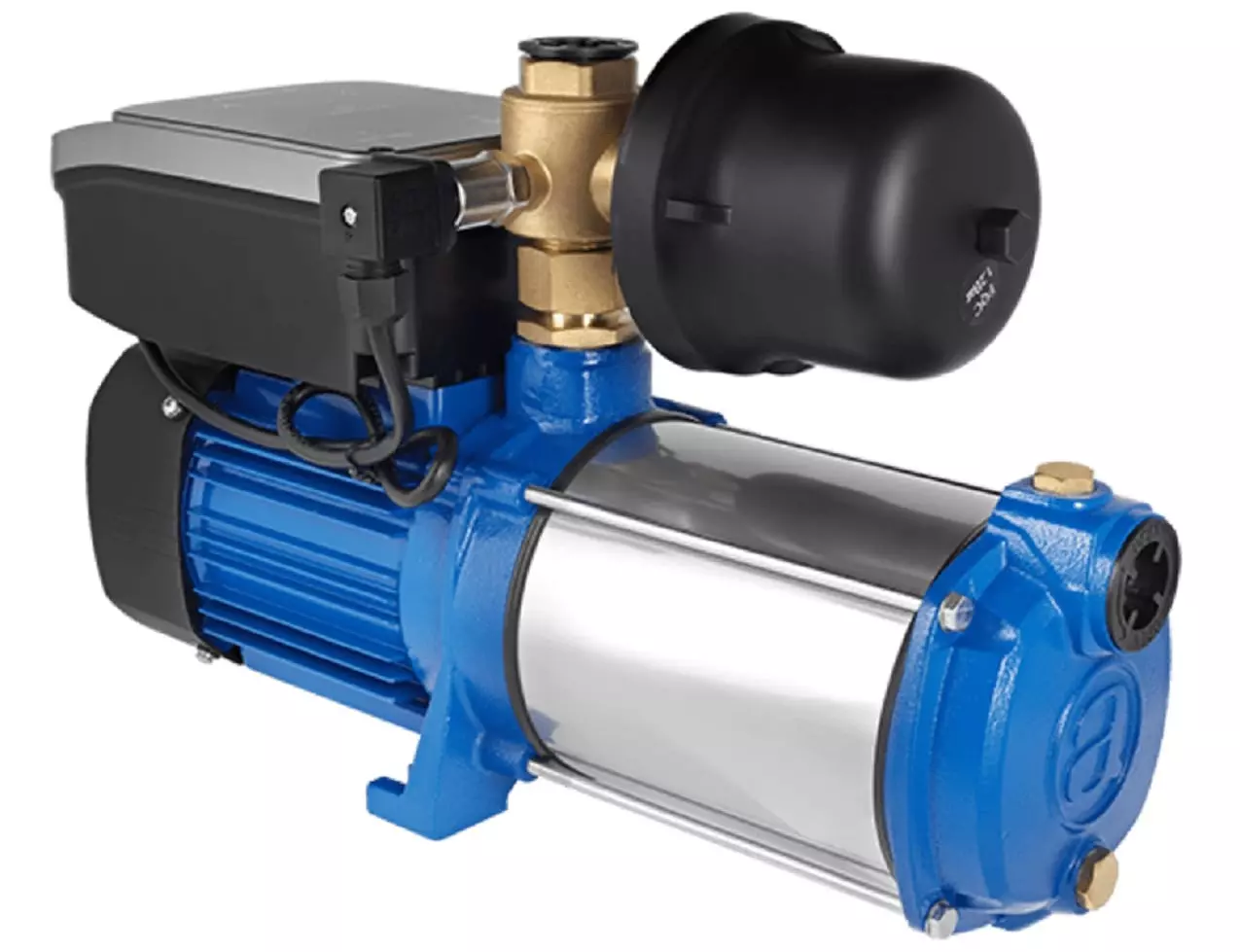

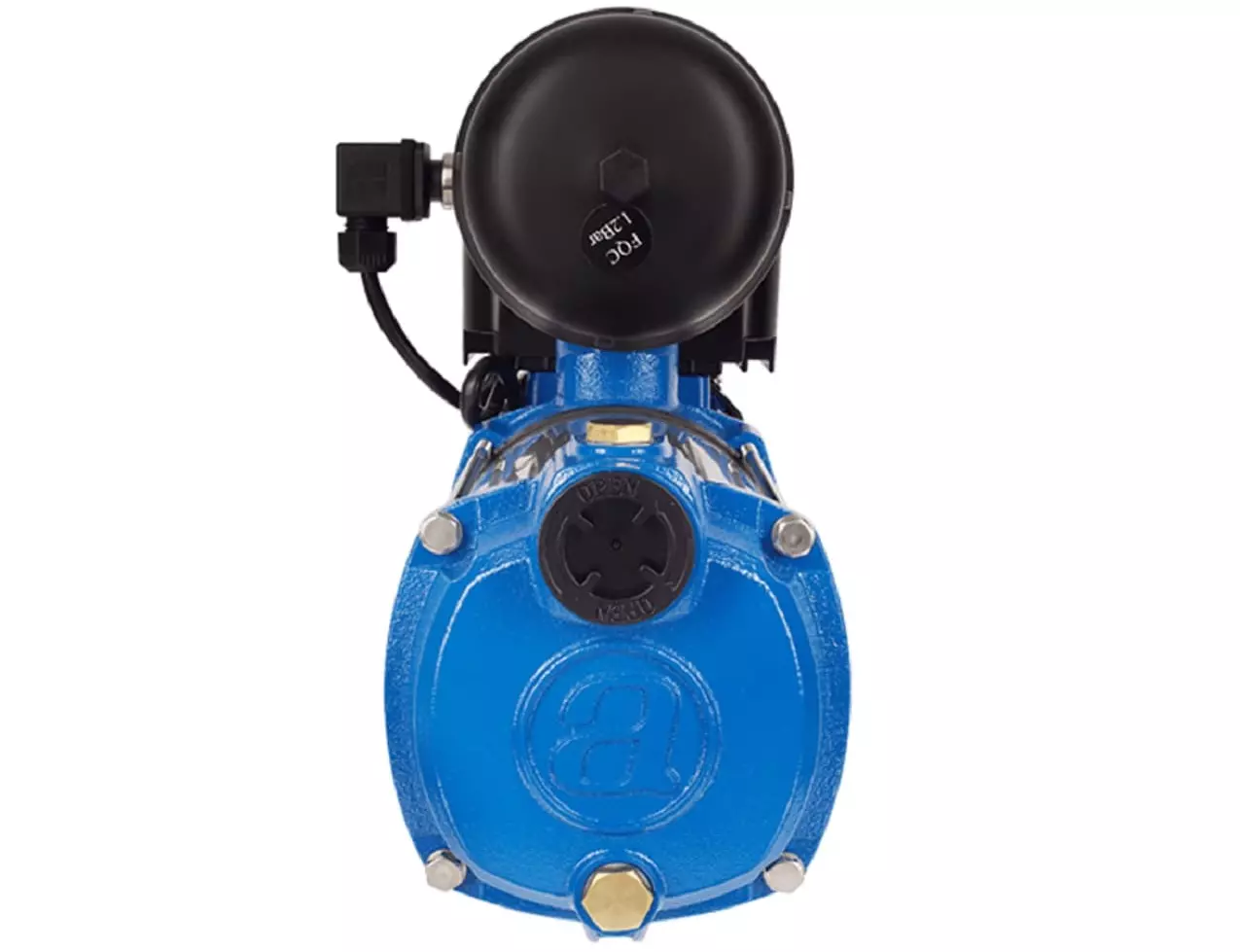

Aquario AMH-130-6P-VIP - энергоэффективная и технологичная насосная установка состоящая из горизонтального многоступенчатого насоса, контроллера с преобразователем частоты, датчика давления, гасителя гидроударов и соединительного штуцера со встроенным обратным клапаном. Основное применение насосной станции - поддержание постоянного давления воды в системах индивидуального и коллективного холодного водоснабжения, на объектах промышленного, муниципального и сельскохозяйственного назначения. Насосная установка предназначена для перекачивания чистой пресной холодной воды без содержания твердых и длинноволокнистых включений, а также жидкостей, не являющихся агрессивными по отношению к материалам гидравлической части насоса, вязкостью и плотностью не более 5% от показателей чистой воды.

Функции Aquario AMH-130-6P-VIP:

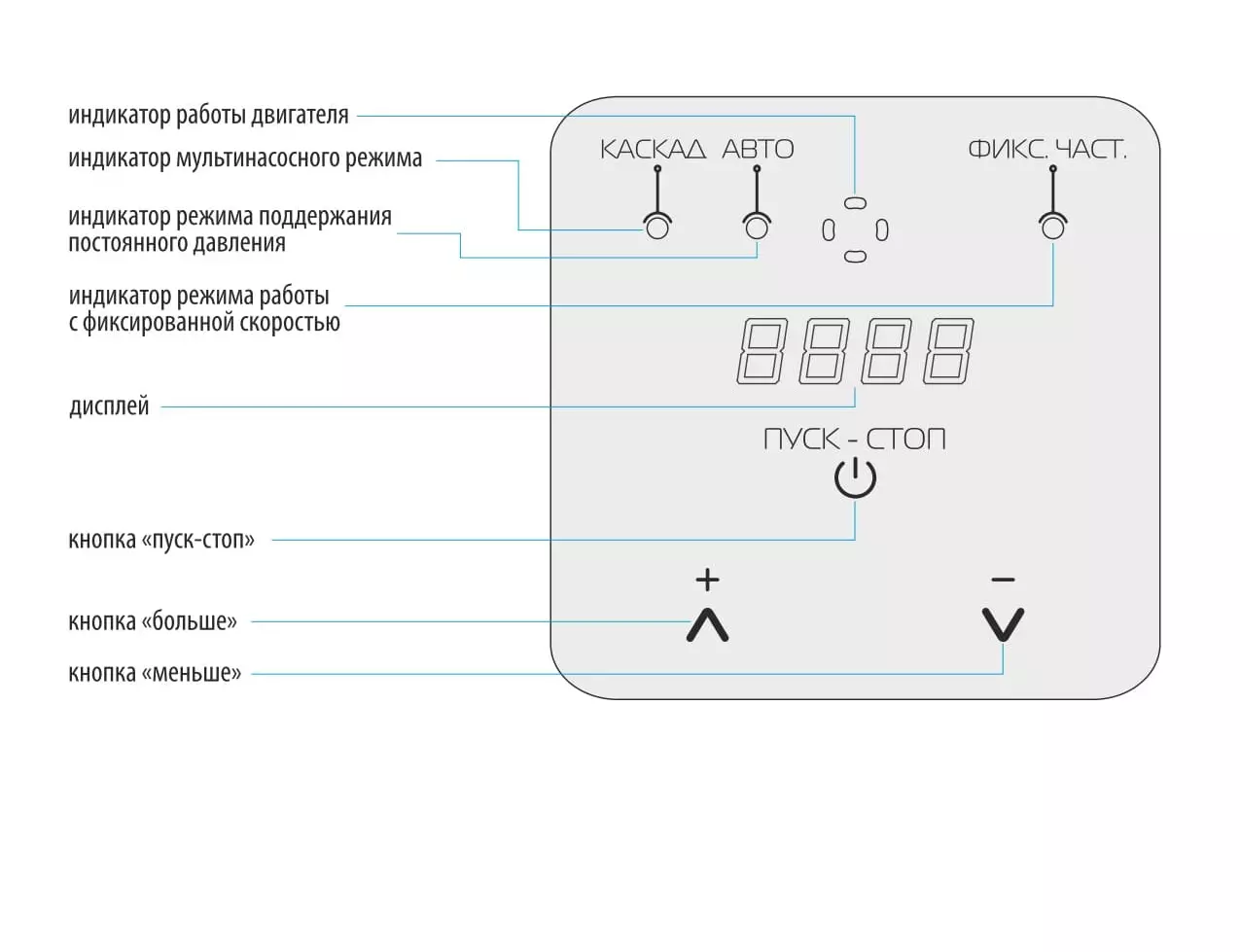

• Режим поддержания постоянного давления (основной режим). В этом режиме насос работает с переменной скоростью, обеспечивая поддержание давления жидкости в напорном трубопроводе в соответствии с настроенным значением. Если в системе происходит увеличение или уменьшение расхода воды, контроллер соответственно увеличивает или уменьшает скорость двигателя, тем самым поддерживая давление воды на заданном уровне.
• Режим фиксированной скорости. В этом режиме насос работает на максимальных оборотах 4200 об/мин, при этом никакого автоматического регулирования не происходит, также не происходит автоматической остановки и запуска при закрытии и открытии кранов в напорной магистрали.
• Насос запрограммирован на аварийное отключение в случае, если вода перестала поступать в насос, или поступает с перебоями. Для определения аварийной ситуации контроллер постоянно сравнивает реально давление, развиваемое насосом, с уровнем срабатывания защиты, установленное пользователем (Дсух.хода). После срабатывания защиты насос автоматически будет осуществлять попытки перезапуска с интервалами: 20 мин / 40 мин / 2 часа / 5 часов. Если в момент любого из перезапусков вода появится в источнике, режим перезапуска деактивируется, и насос переходит в нормальный режим работы.
• Защита от высокого и низкого напряжения. Срабатывает, когда напряжение в сети выходит за диапазон 175-260В. Насос запустится автоматически, после того как питающее напряжение вернется в допустимый диапазон.
• Защита от перегрева контроллера. Если температура контроллера достигает +90°С, насос останавливается. Включение происходит автоматически после того как контроллер достаточно остынет.
• Защита двигателя: замыкание или обрыв обмоток, потеря контакта с контроллером, скачок высокого напряжения в сети.
• Защита от повышенного тока. Защита срабатывает в случае, когда значение тока в обмотке двигателя превышает допустимое значение. Как правило повышенный ток вызывается чрезмерной нагрузкой на валу: засор насосной части, блокировка льдом, проблемы с подшипниками и т.п.
• Защита от низкого уровня воды (требуется поплавковый выключатель).

Конструктивные особенности Aquario AMH-130-6P-VIP:

• Гидравлическая часть: является самовсасывающей, т.е. в случае необходимости может поднимать воду из источника, расположенного ниже насоса с глубины до 8 метров.
• Входной фланец насоса и выходной: чугун с гальваническим антикоррозионным покрытием внутренних поверхностей.
• Рабочие колеса, диффузоры: технополимер PPO (Noryl).
• Вал насоса: нержавеющая сталь AISI304.
• Уплотнения гидравлической части: Графит/керамика (АI203), эластомер NBR
• Встроенный обратный клапан: латунь, эластомер NBR
• Мембрана гидроаккумулятора: эластомер ЕРDМ
• Двигатель насоса: асинхронный 2-х полюсный, трехфазный 3x230В, максимальная скорость двигателя - 2900 об/мин, охлаждение воздушное встроенным вентилятором, класс изоляции F.
• Контроллер: преобразователь частоты с входным номинальным напряжением 1х230В и выходным 3х230В. Управление двигателем осуществляется по сигналу от датчика давления (4-20мА), установленному в напорной магистрали насоса.

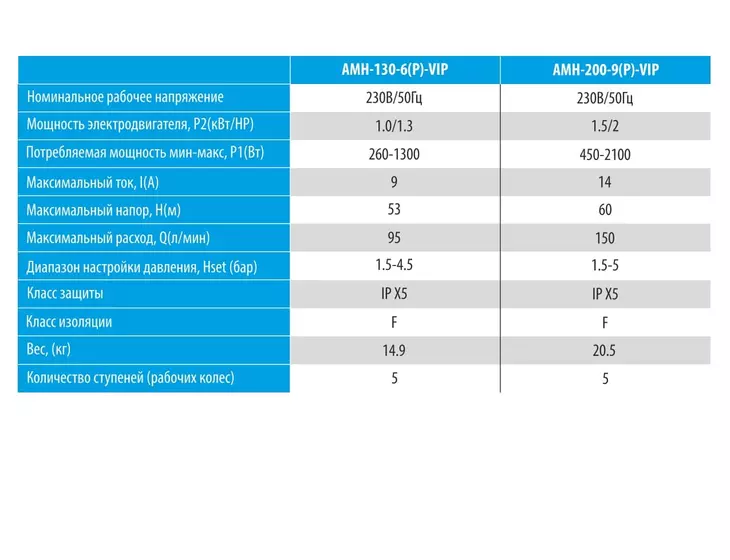

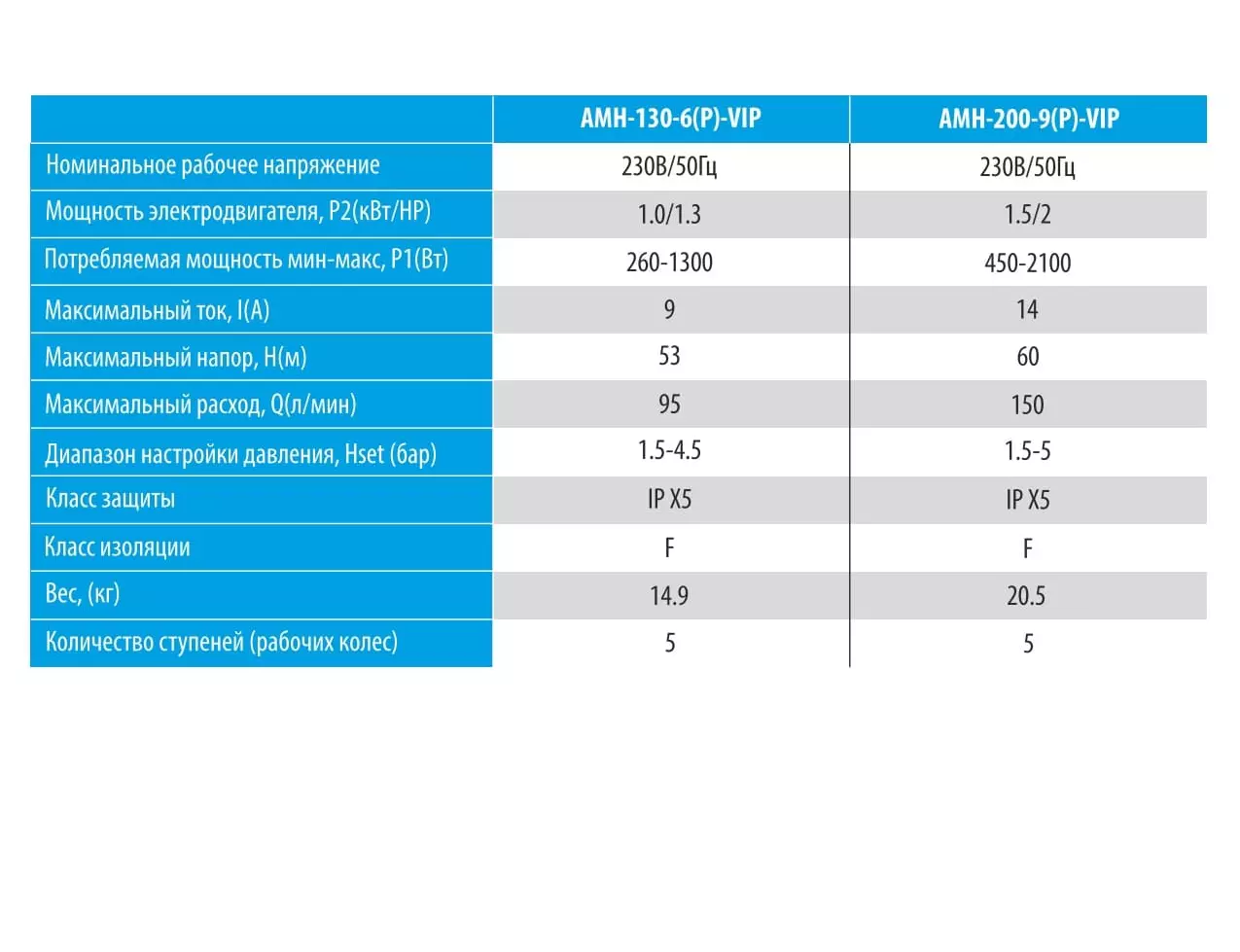

• Номинальное рабочее напряжение: 230B/50Гц
• Потребляемая мощность мин-макс Р1: 260-1300 Вт
• Максимальный ток: 9 А

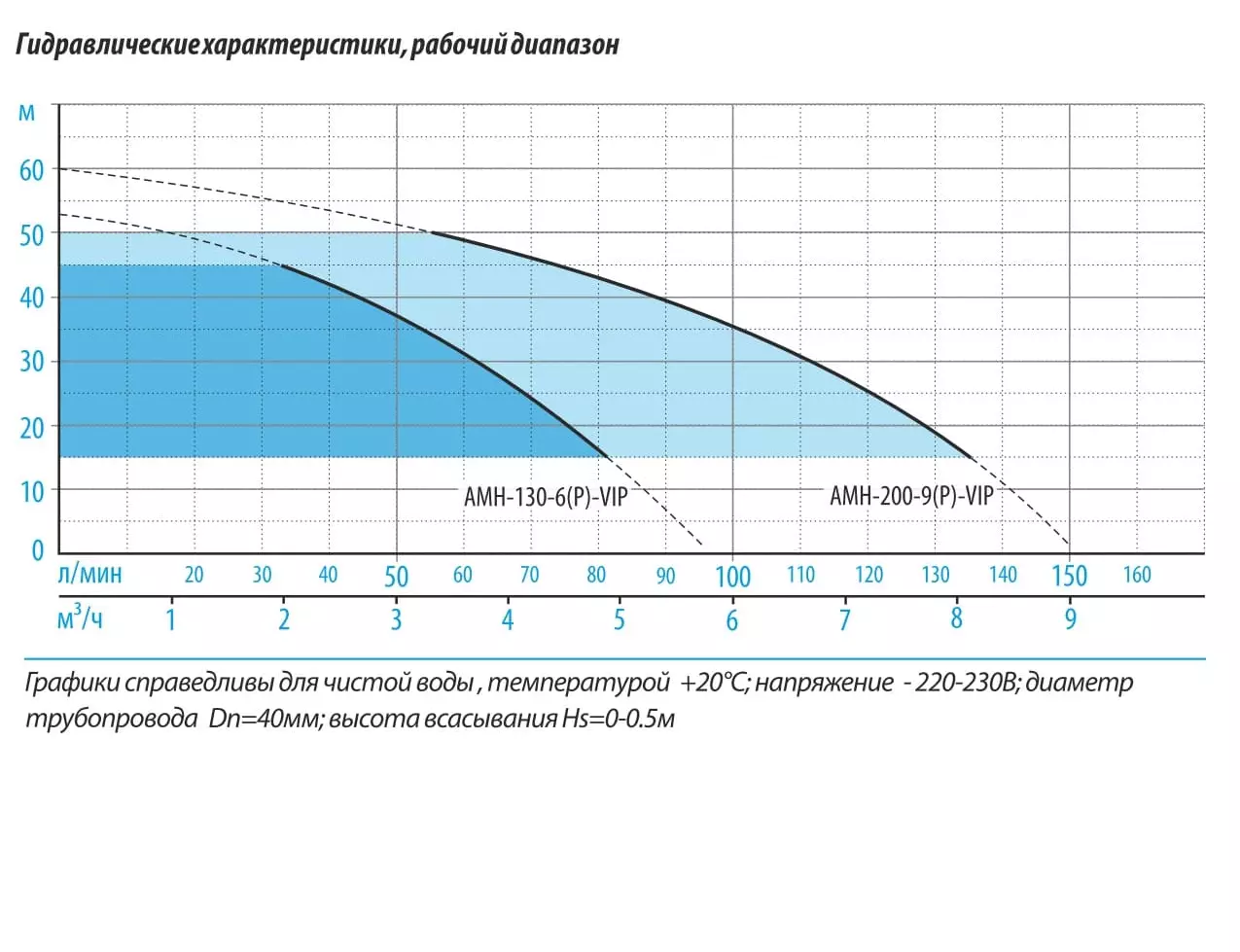

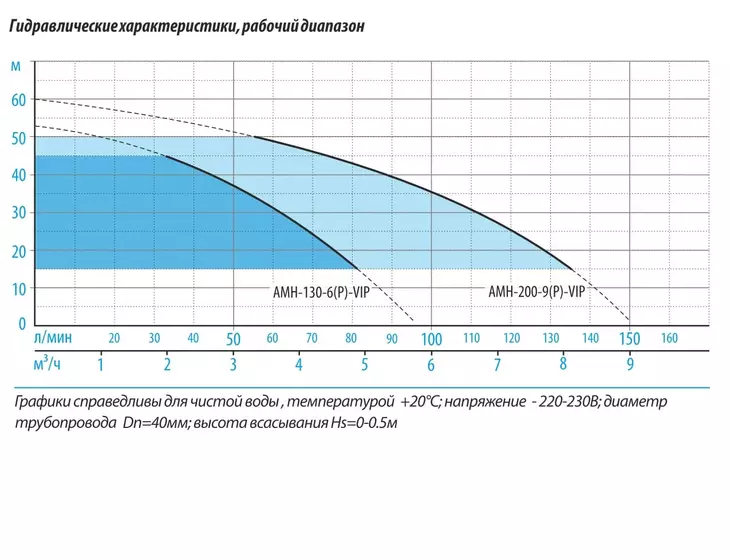

• Максимальный напор: 53 м
• Максимальный расход: 95 л/мин
• Диапазон настройки давления: 1.5-4.5 бар
• Класс внешней защиты двигателя: IP X5
• Количество ступеней (рабочих колес): 5
• Режим работы: S1 продолжительный
• Конструкция насосов AMH-VIP позволяет быстро и легко объединить несколько насосов в группу для совместной работы в составе мультинасосной установки. Система может состоять из 2-х, 3-х и 4-х насосов. При этом один из насосов назначается (через контрольную панель) главным, а остальные вспомогательными.

Условия эксплуатации Aquario AMH-130-6P-VIP:

• Диапазон напряжения питания насоса: 205-250В. Напряжение измеряется при работающем насосе. При колебаниях напряжения, превышающих указанный диапазон, насос должен подключаться к сети только через стабилизатор напряжения.
• Температура окружающей среды при эксплуатации насоса: от + 1°С до +45°С.
• Максимальная температура перекачиваемой воды: +40°С.
• Максимальное количество включений: 60 в час.
• Насос необходимо устанавливать в сухих, проветриваемых помещениях либо на открытом воздухе в защищенном от осадков и прямых солнечных лучей месте. Не допускается установка насоса в закрытых помещениях с высоким содержанием водяного пара (душевые, ванные комнаты, бани, сауны, бассейны и т.п.).
• Максимально допустимое давление воды в насосе - 0,8Мпа (8 атмосфер). Давление складывается из входящего давления и максимального давления, развиваемого работающим насосом.
• Не допускается работа насоса без воды. Разрешено кратковременное включение насоса без воды на 2-3 секунды для проверки его работоспособности.
• Не допускается работа насоса без расхода воды («на закрытый кран») более 3-х минут.
• Максимальная манометрическая высота всасывания Hs составляет 8м. При подъеме воды с глубины более 7 метров подача воды значительно уменьшается и с приближением к максимальной глубине стремится к нулю.
• На всасывающей магистрали насоса обязательно должен быть установлен обратный клапан. В системах с уровнем воды, расположенном ниже входного патрубка насоса, клапан устанавливается на конце всасывающей трубы, погруженной в жидкость. Если вода заходит в насос самотеком (из центральной магистрали или из емкости), клапан устанавливается в любом месте всасывающего трубопровода.
