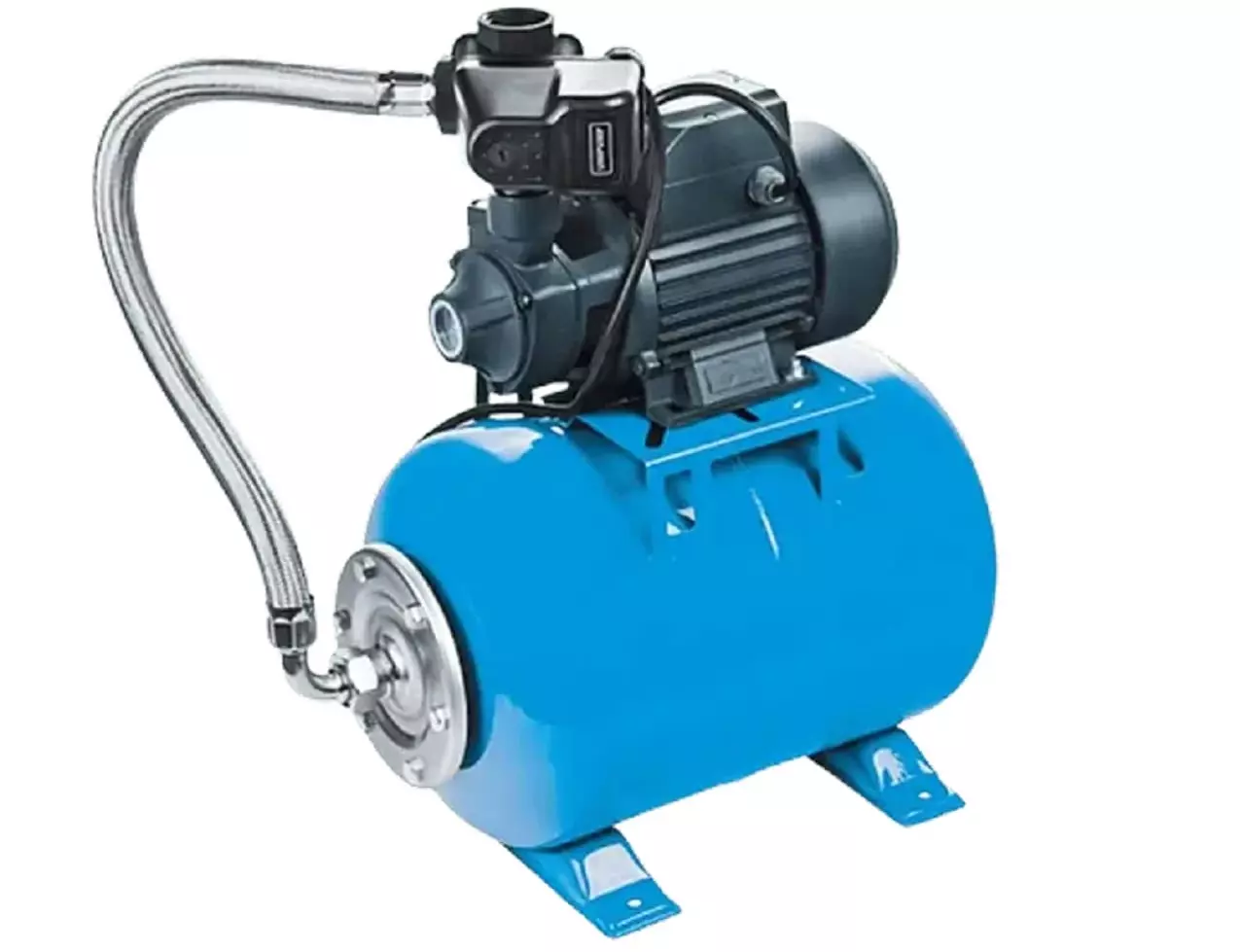

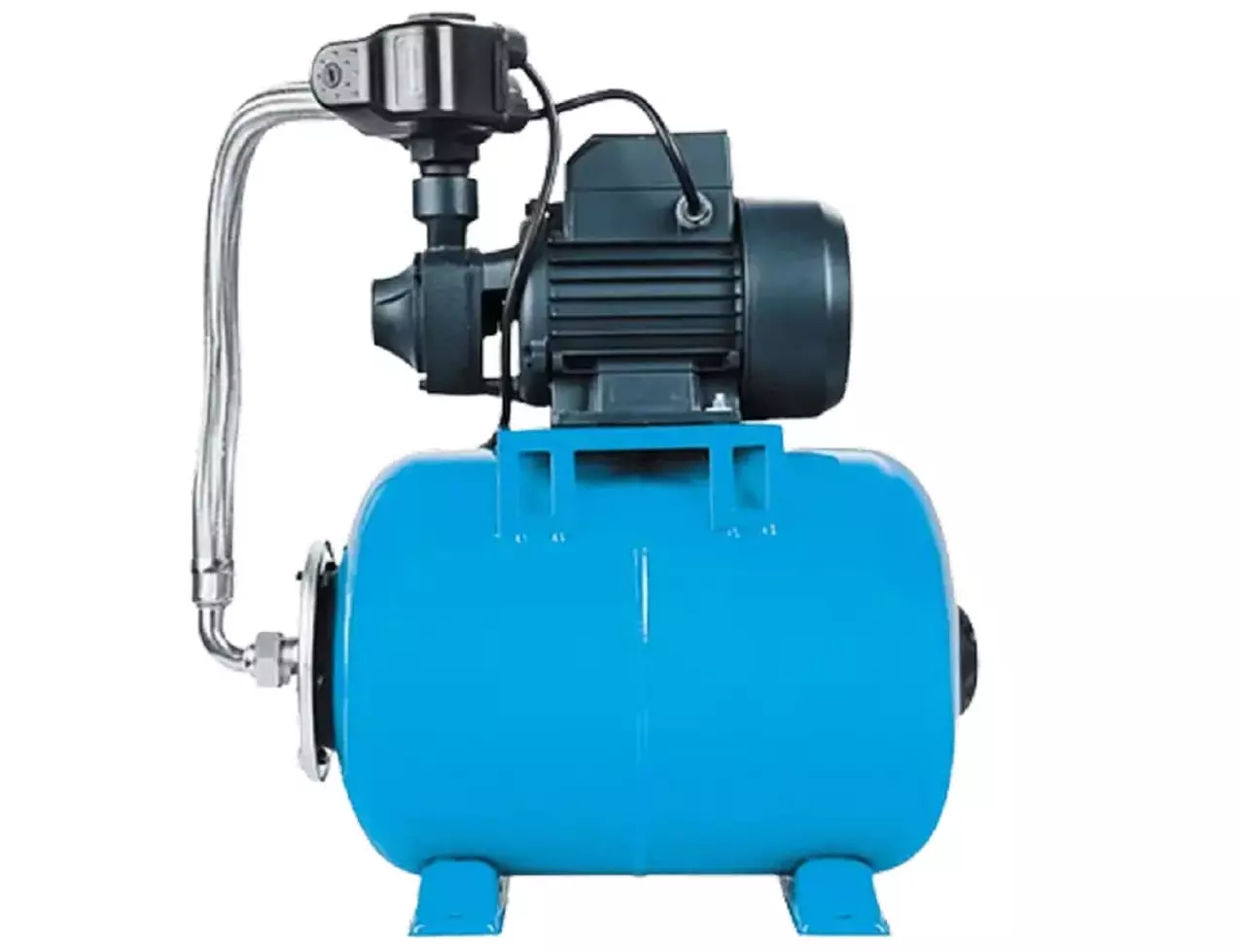

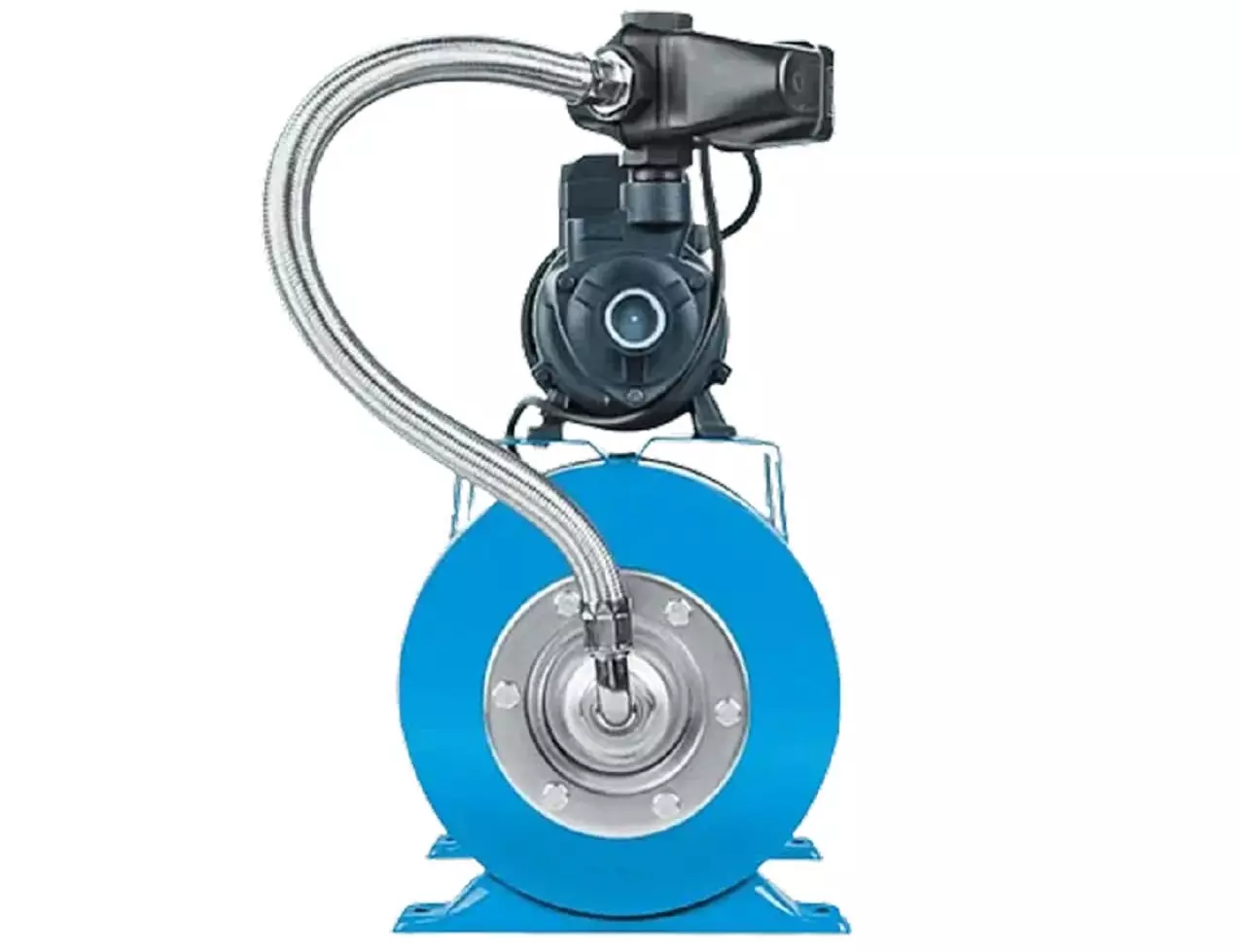

Unipump (Юнипамп) AUTO QB 80 — станция автоматического водоснабжения на основе вихревого поверхностного насоса QB-80 и гидроаккумулятора емкостью 24 литра, предназначена для подачи чистой воды, не содержащей абразивных частиц и волокнистых включений, из неглубоких скважин и колодцев, открытых водоёмов и других источников водоснабжения в автоматическом режиме (включаясь и выключаясь по мере расходования воды Потребителем).
Станция используется в системах автономного водоснабжения, а также для повышения давления в трубопроводах, подключенных к централизованным системам водоснабжения. При этом, к системе водоснабжения в которой используется станция, могут быть подключены водонагреватели, газовые колонки, стиральные и посудомоечные машины, автоматические системы полива и т. д.
В воде не должны содержаться частицы с линейным размером более 0,1 мм, общее количество механических примесей — не более 40 г/м³, диапазон рабочих температур воды от +1 до +35°С.
Станция Unipump AUTO QB 80 состоит из следующих основных комплектующих:
- Поверхностный насос Unipump QB 80 вихревого типа. В корпусе насоса (гидравлической части) имеются входное и выходное резьбовые отверстия размерами 1" для присоединения к всасывающей и напорной магистралям, соответственно, а также отверстие для первоначального залива воды и сливное отверстие с болтами-пробками.
- Гидроаккумулятор объёмом 24 литра. Гидроаккумулятор состоит из стального корпуса (бака), внутри которого расположена мембрана из EPDM резины. Между корпусом и мембраной, с помощью пневмоклапана, под давлением закачан воздух.
- Устройство автоматического управления. Станция оснащена реле давления PM/5 и манометром. С помощью реле, по заданным значениям давления происходит управление работой станции — включение и выключение.
- Обратный клапан на входе всасывающей магистрали — обязательное условие работоспособности станции (в комплект не входит).
Принцип действия станции Unipump AUTO QB
- Принцип работы заключается в том, что система водоснабжения всегда находится под давлением.
- При открытии крана или срабатывании другого устройства в точке водоразбора, давление в системе начнёт падать.
- Когда давление упадёт ниже 0,15 МПа (1,5 бар), реле давления автоматически включит насос, и он компенсирует расход воды.
- После закрытия крана, насос будет работать еще некоторое время пока вода не заполнит гидроаккумулятор, и, когда давление в системе возрастёт до первоначального состояния 0,3 МПа (3 бар) реле давления автоматически выключит насос.
Инструкция (НАСОСНЫЕ_СТАНЦИИ_UNIPUMP.pdf, 936 Kb) [Скачать]
