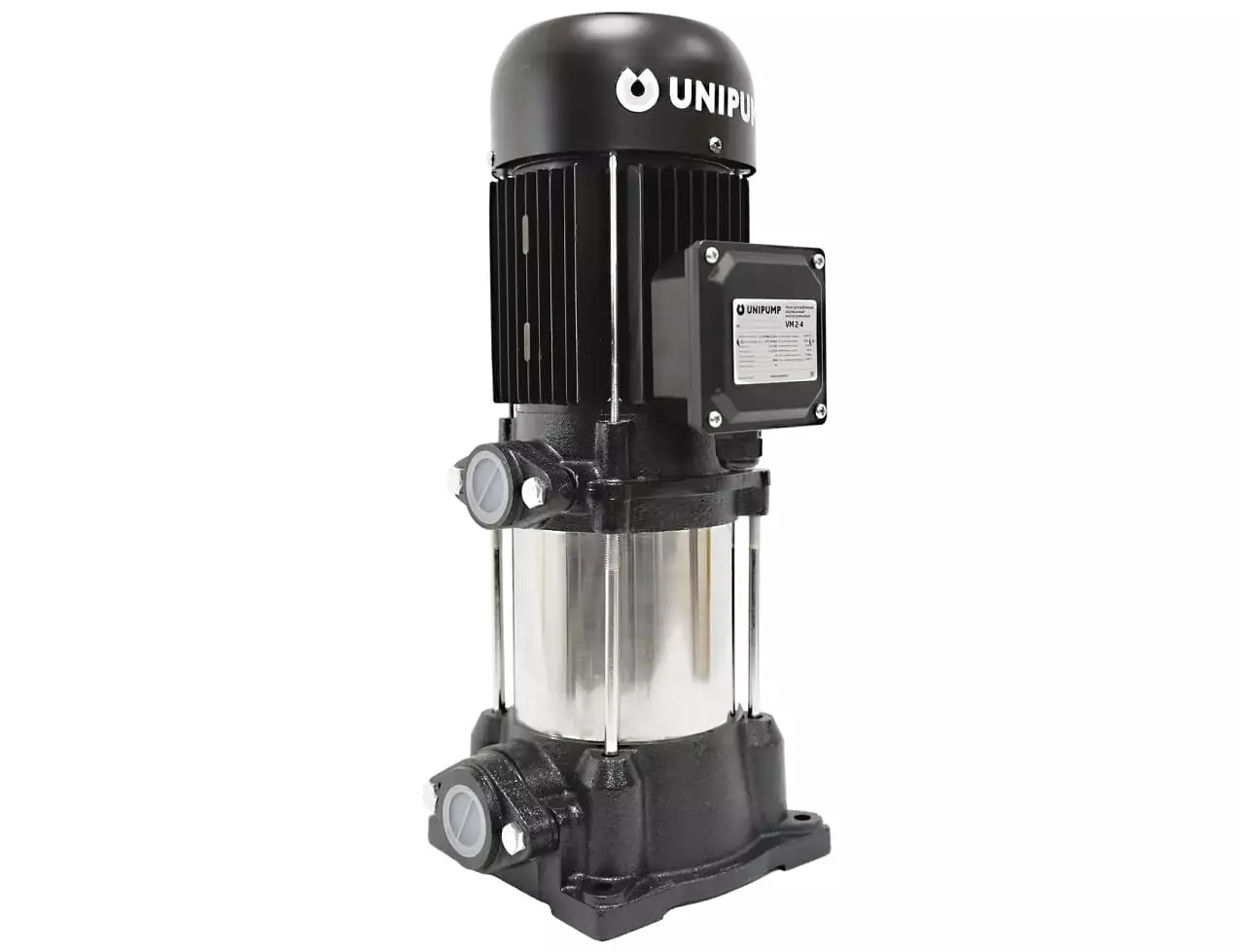

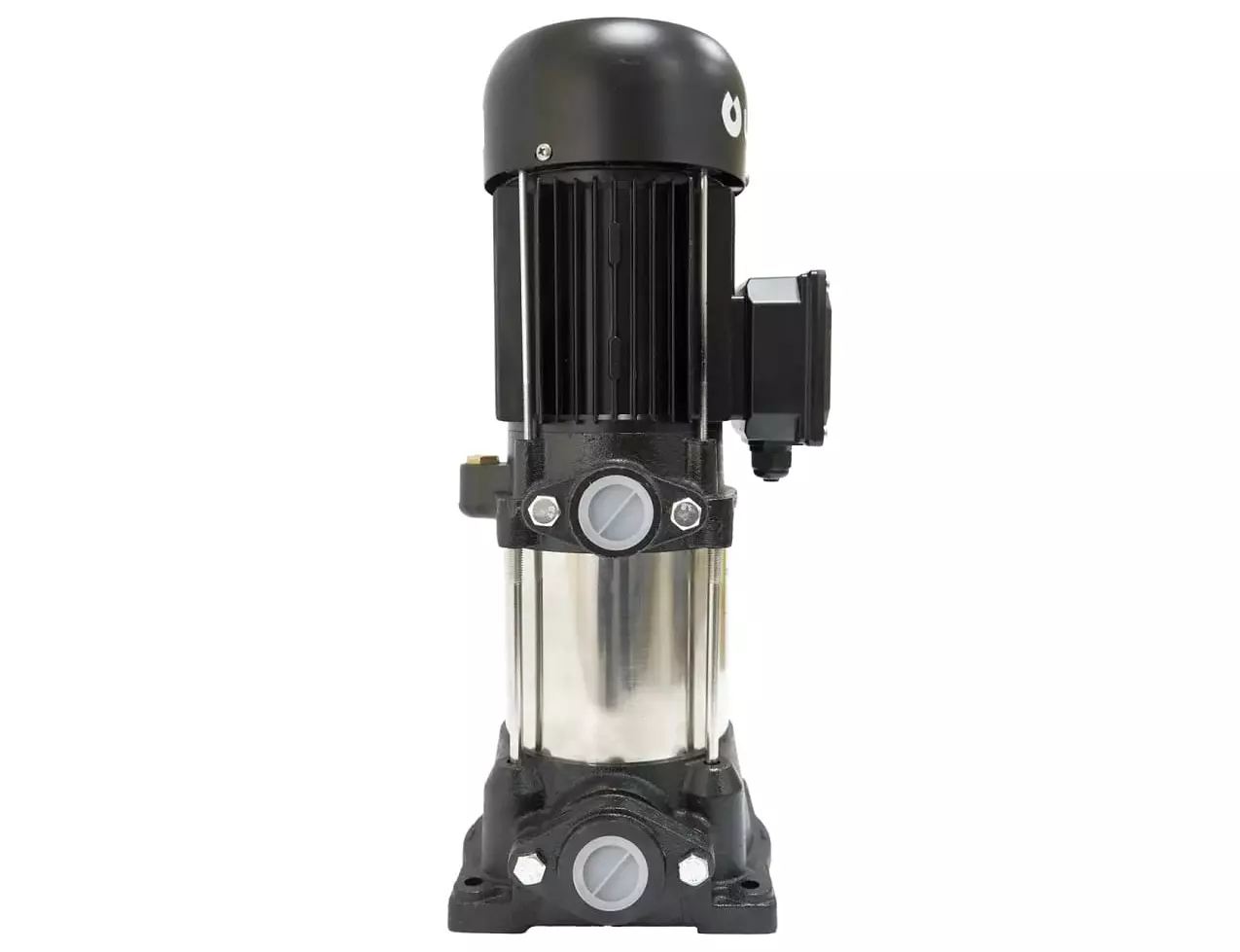

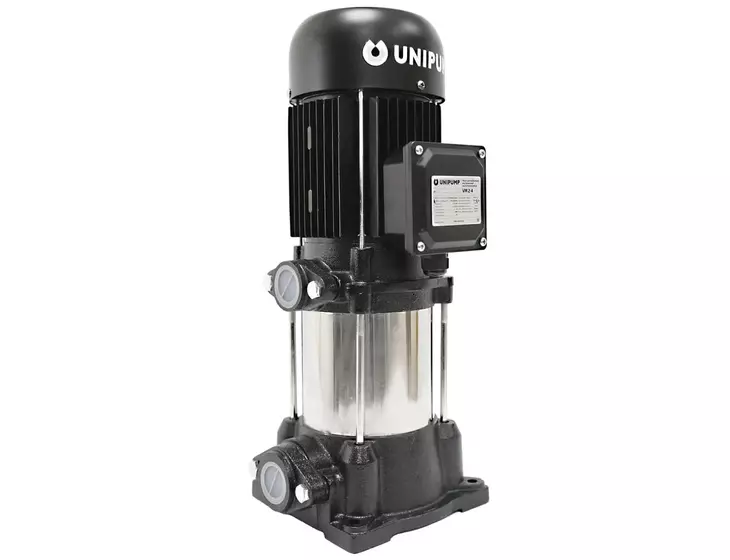

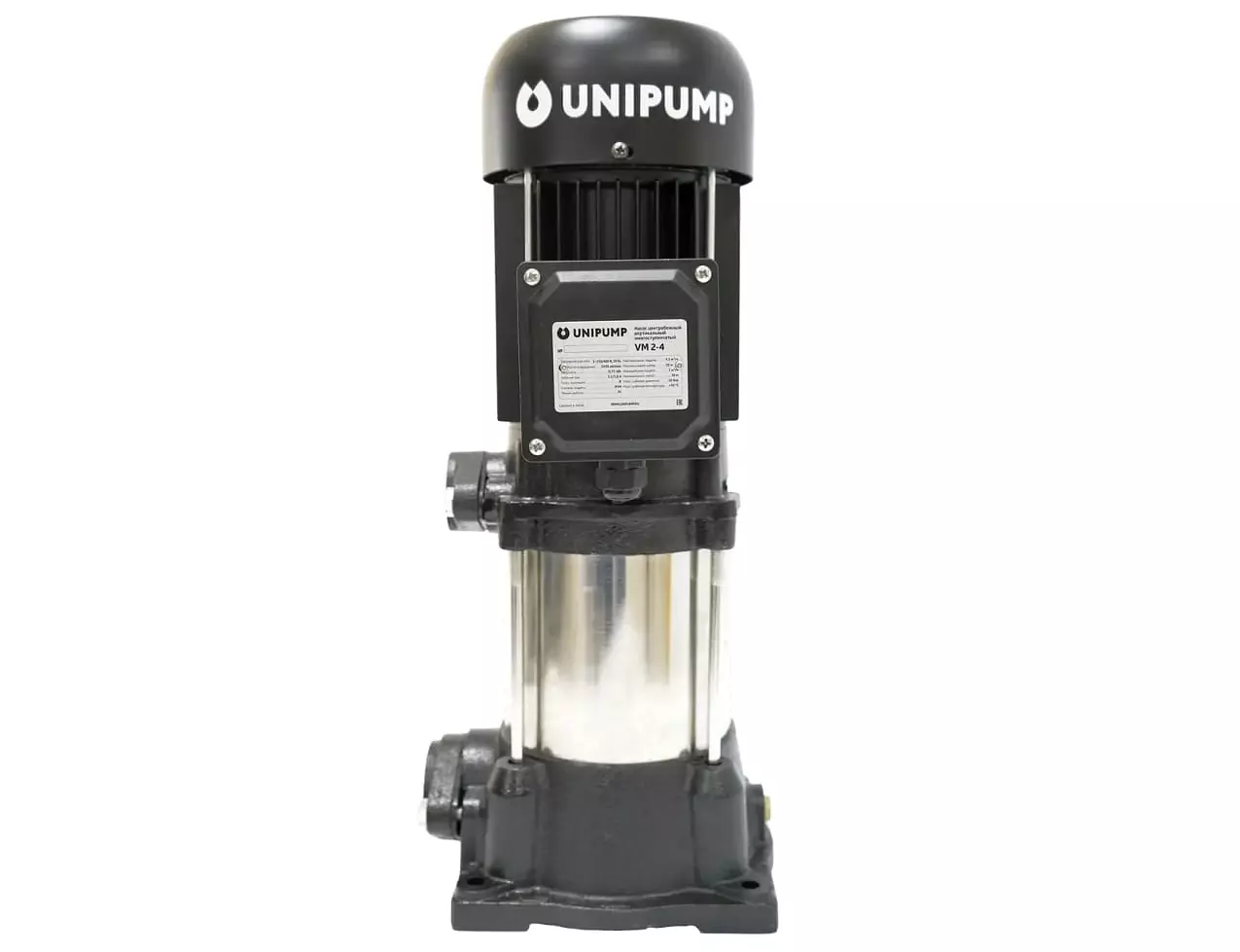

Вертикальный многоступенчатый центробежный насос Unipump VM 2-8

Unipump VM 2-8 - трехфазный вертикальный центробежный многоступенчатый насос, предназначенный для перекачивания чистой воды и аналогичных жидкостей, не содержащих твердых частиц. Насос имеет вертикальную установку и многоступенчатую конструкцию, что позволяет достигать высокого напора благодаря последовательному расположению рабочих колес на одном валу. Насос оснащен овальными фланцами, расположенными на одной стороне корпуса: входной патрубок находится внизу, а выходной — сверху. Для подключения предусмотрены ответные фланцы с резьбой, входящие в комплект.

Область применения Unipump VM 2-8:

• Водоснабжение жилых и коммерческих объектов.
• Повышение давления в водопроводных системах.
• Промышленные моечные установки.
• Технологические процессы на производстве.
• Системы орошения и сельскохозяйственные установки.
• Декоративные фонтаны и водные сооружения.

Условия эксплуатации Unipump VM 2-8:

• Напряжение питания: ~ 230(∆)/400(Y), 50Гц
• Температура жидкости: 0…+70°С
• Температура окружающей среды: -15…+40ºС
• Рабочие жидкости: чистые, невязкие, негорючие, не содержащие твердых и волокнистых включений, неагрессивные к материалам насоса
• Максимальный размер твердых частиц: 0,2 мм
• Максимальное содержание механических примесей: 100 г/м3
• Максимальная высота всасывания: 4 м
• Максимальное рабочее давление: 10 бар
• Максимальное число пусков: не более 4
• Не допускается снижение частоты питающей сети ниже 30 Гц

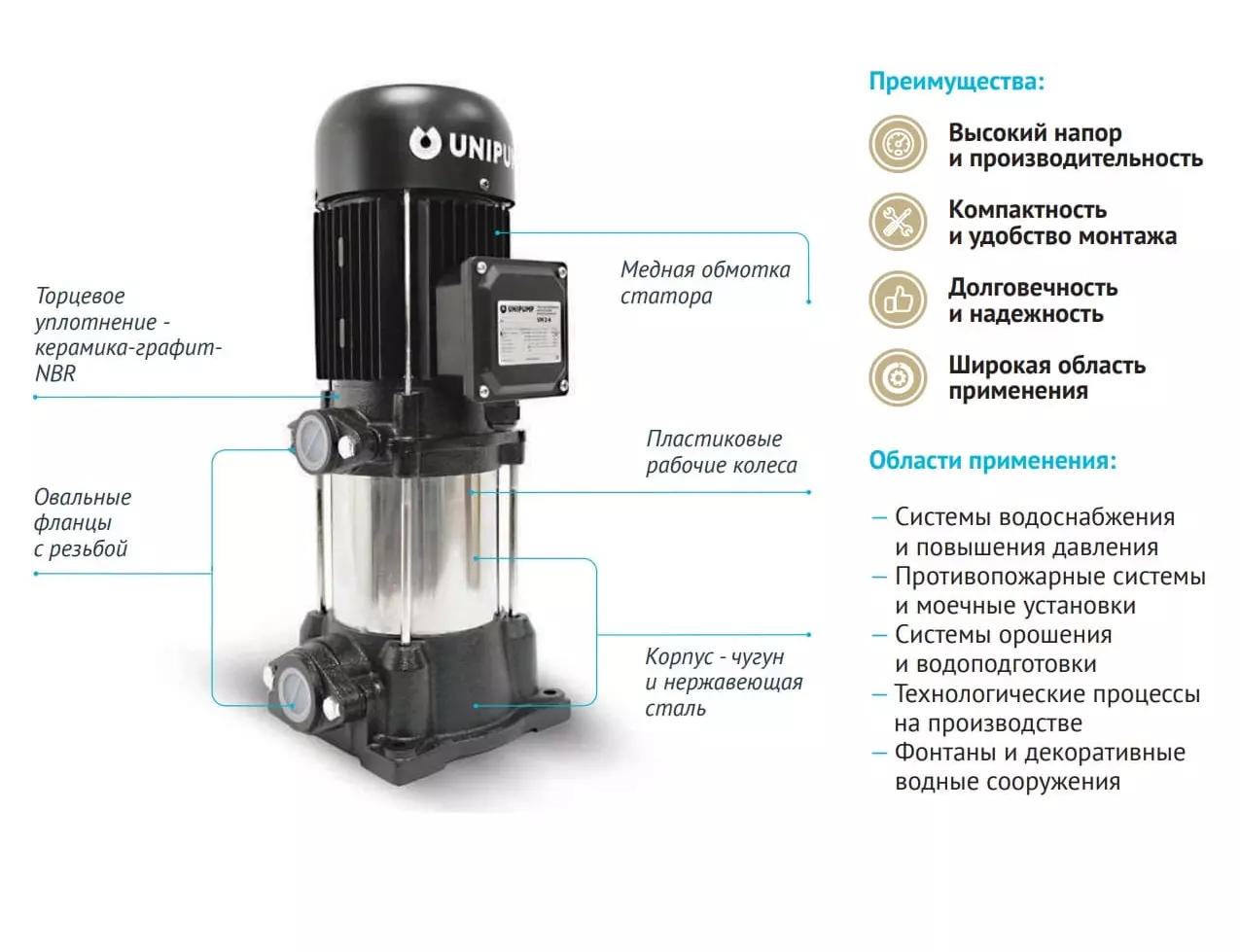

Конструктивные особенности Unipump VM 2-8:

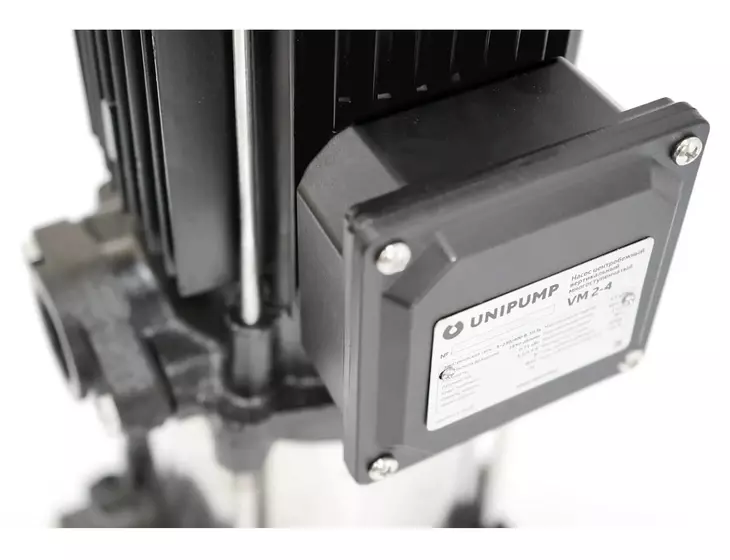

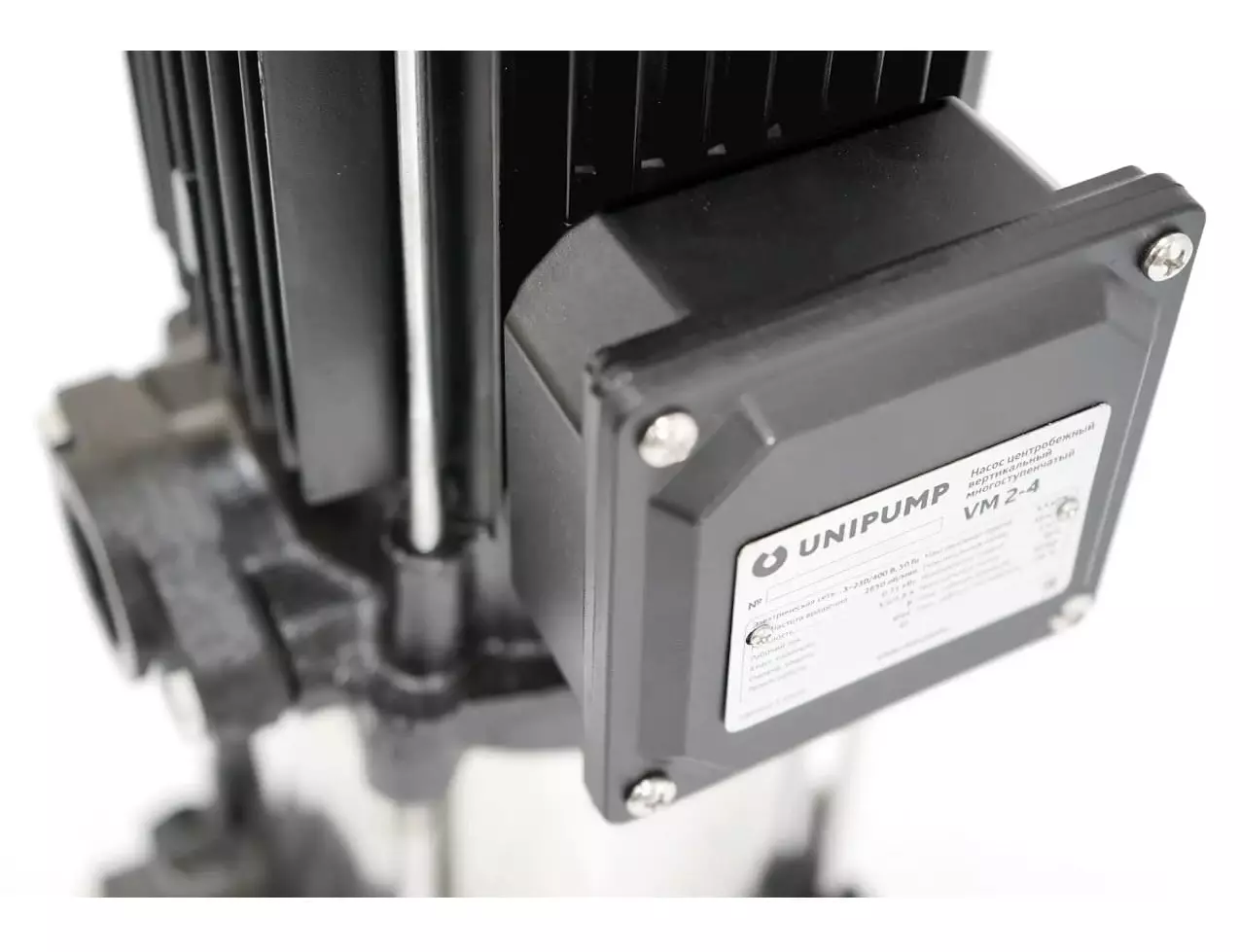

• Электродвигатель — трехфазный, асинхронный, двухполюсный, закрытого типа, с воздушным охлаждением и медной обмоткой статора. Степень защиты: IP44. Класс изоляции: B.
• Корпус проточной части насоса состоит из цилиндрического кожуха, изготовленного из нержавеющей стали. Внутри корпуса размещены ступени насоса, каждая из которых включает рабочее колесо центробежного типа, изготовленные из пластика. Все ступени последовательно установлены на валу.

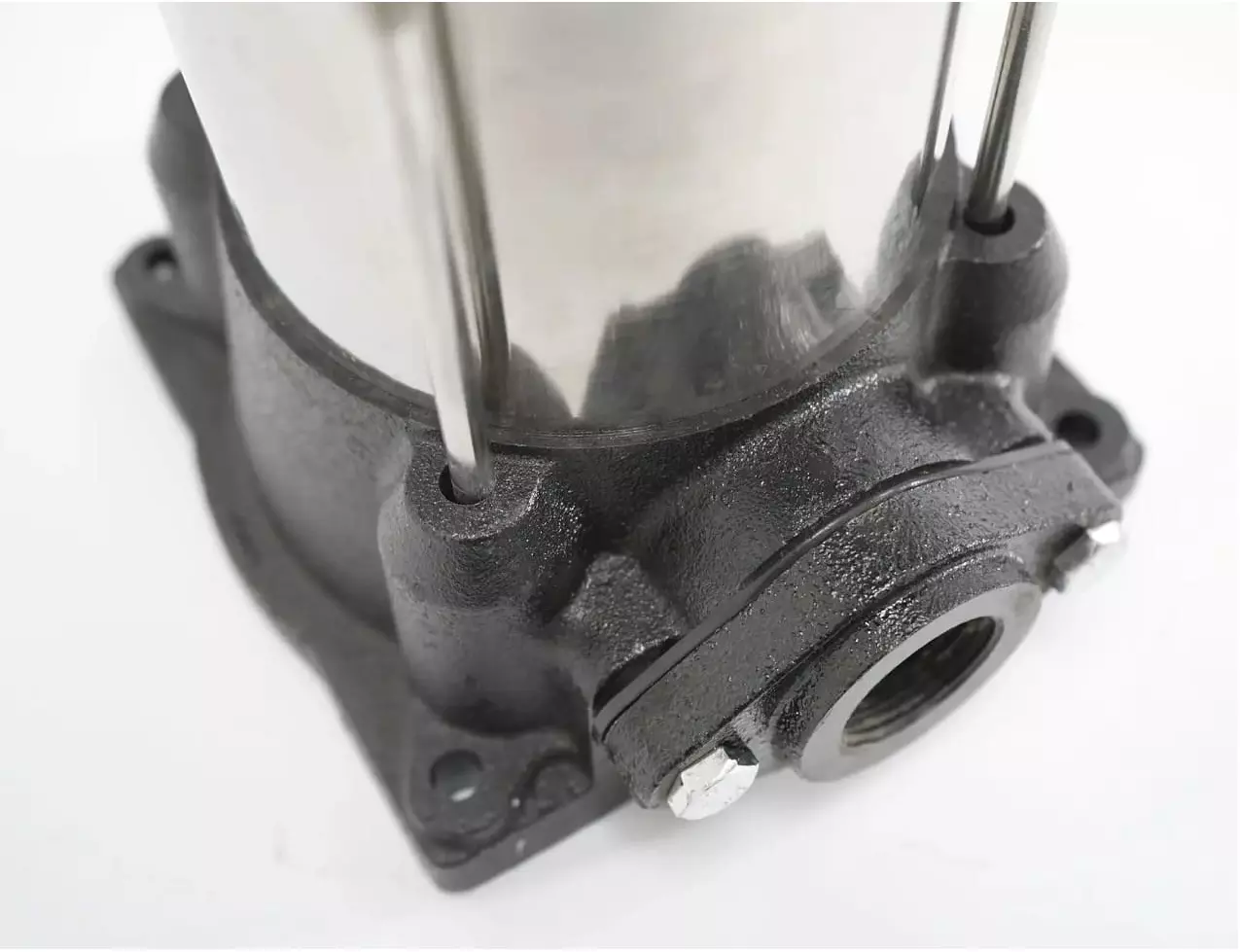

• Нижняя часть насоса представляет собой основание, изготовленное из чугуна, на которое устанавливается корпус проточной части. Верхняя часть корпуса, также изготовленная из чугуна, является соединительным элементом между электродвигателем и проточной частью. Верхняя и нижняя части корпуса скреплены болтами для обеспечения надежной фиксации.

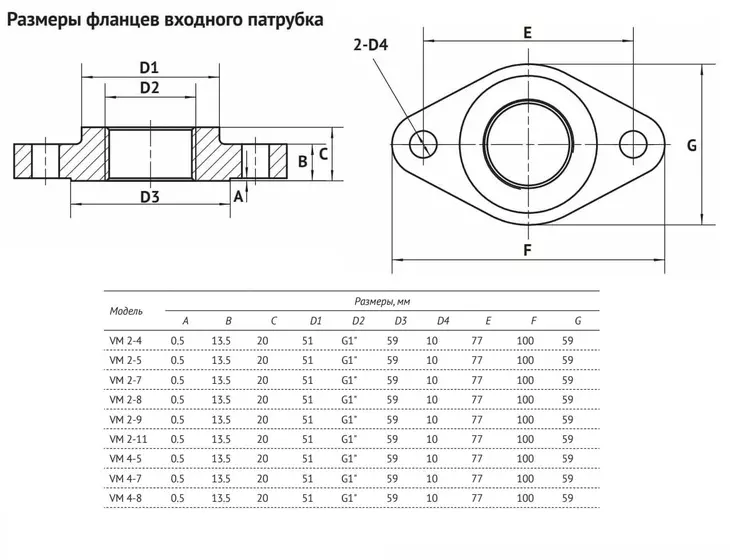

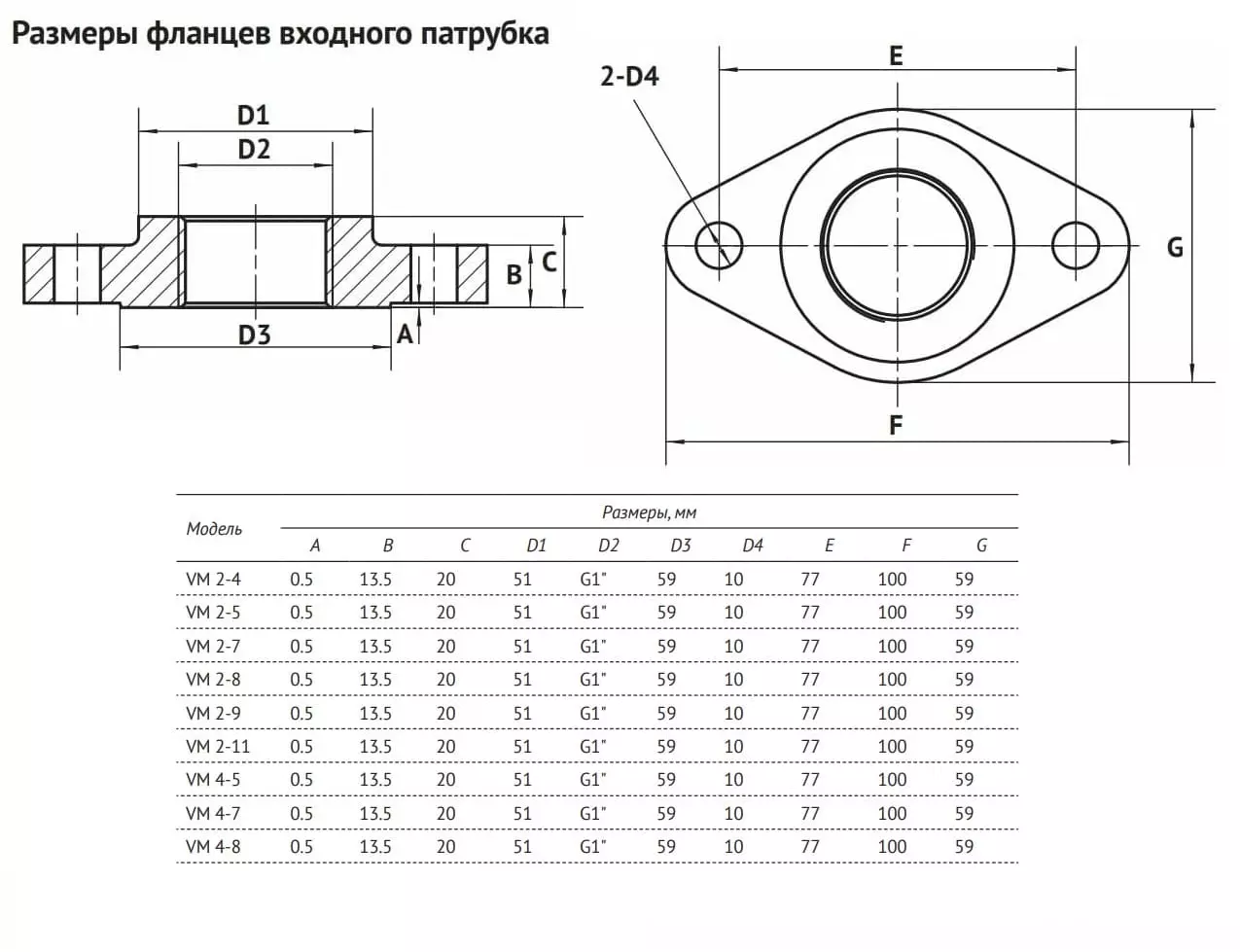

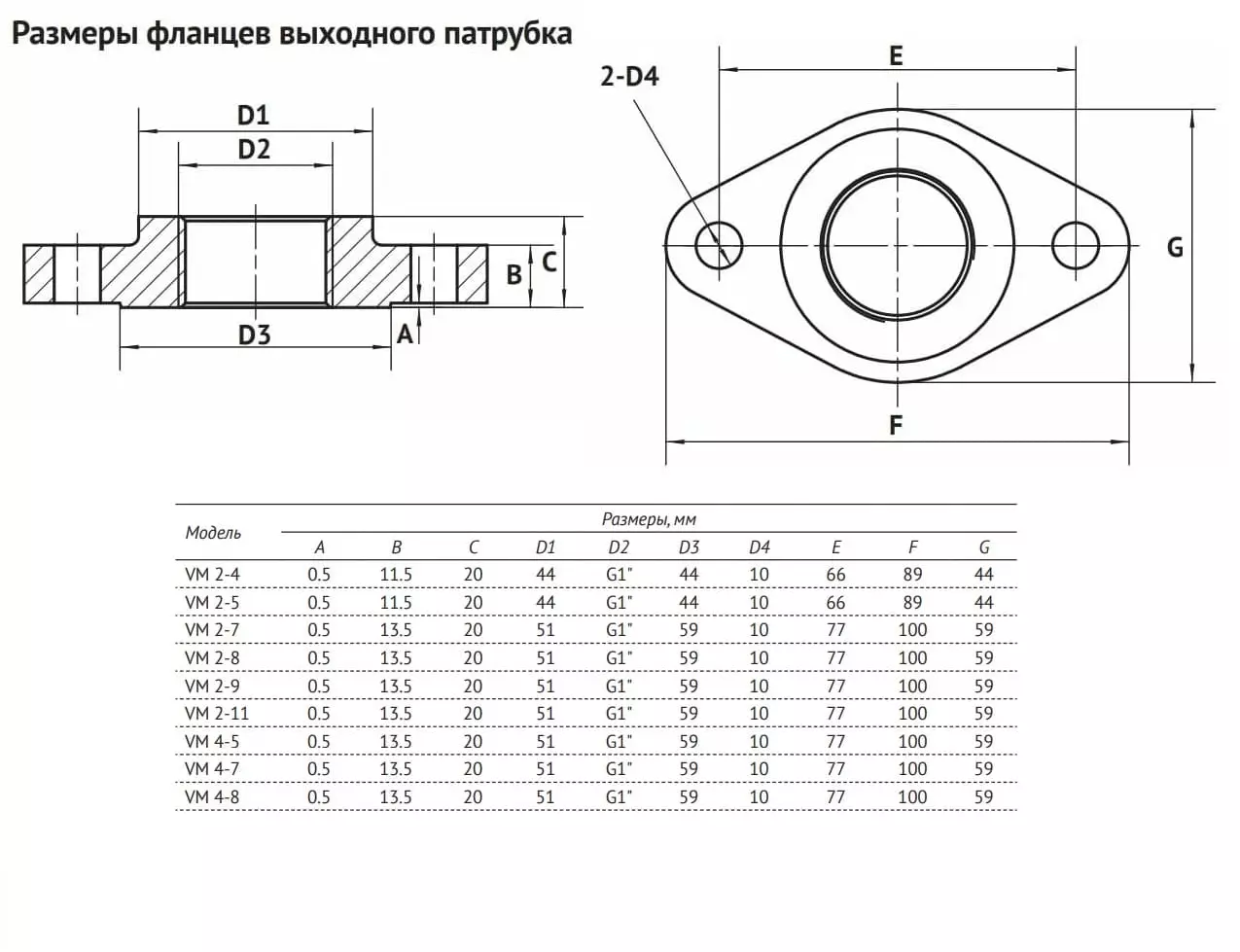

• Всасывающий и напорный патрубки с овальными фланцами, расположены на одной стороне корпуса: всасывающий патрубок находится в нижней части, в основании, а напорный — в верхней части корпуса. На патрубки устанавливаются овальные фланцы с внутренней резьбой, входящие в комплект поставки, которые предназначены для подключения насоса к системе.
• Сливное отверстие, расположенное в нижней части, в основании насоса, предназначено для слива жидкости из насоса. Заливное отверстие, используется для заполнения проточной части насоса водой.
• Торцевое уплотнение керамика-графит-NBR используется для герметизации вала и охлаждается, а также смазывается перекачиваемой жидкостью. Работа насоса без воды категорически запрещена, так как это может привести к повреждению уплотнения.
