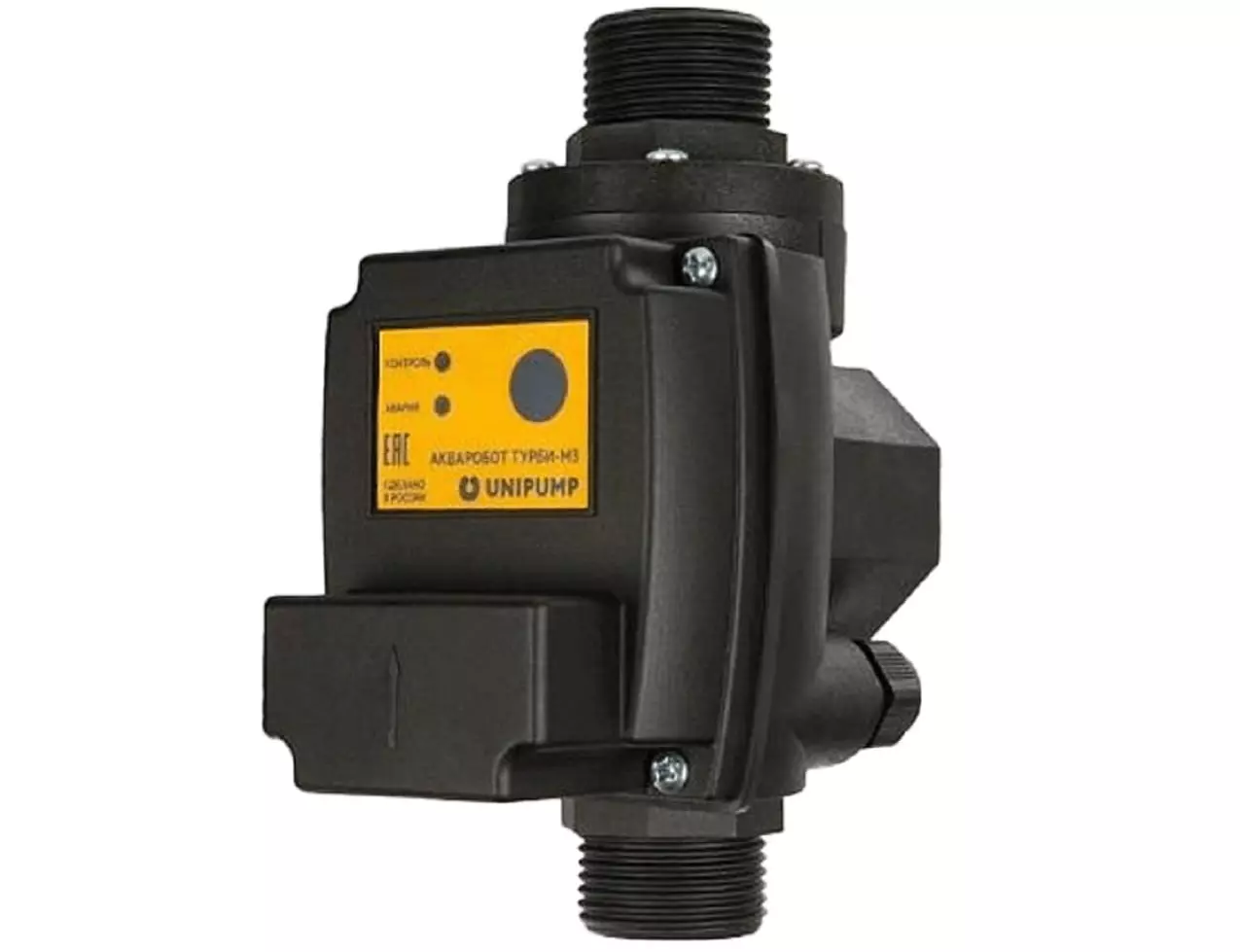

Блок управления АКВАРОБОТ ТУРБИ-М3 (двухпороговый)

3 400.00
В наличии

Бесплатная доставка по Челябинску при заказе от 7000 рублей!

Напряжение питания220±10%В Максимальная мощность двигателя1.5кВт Максимальный ток16А Номинальный ток10А

Unipump АКВАРОБОТ ТУРБИ-М3 — двухпороговый блок предназначен для автоматического управления однофазными поверхностными и погружными (в том числе вибрационными) насосами (до 1,5 кВт). Управление происходит по потоку, минимальному (Рмин) и максимальному давлению (Рмакс). Устройство выпускается в четырех модификациях с фиксированными значениями давления включения и выключения насоса: 1,5 - 3,0 бара, 2,0 - 3,5 бара, 2,5 - 4,0 бара, 3,0 - 4,5 бар.

Блок включает насос и переходит в рабочий режим при падении давления в системе ниже Рмин. Насос работает неограниченно долго, если есть поток жидкости через Блок более 2 л/мин и давление в системе находится в диапазоне между давлением включения Рмин и давлением отключения Рмакс.

При достижении давления Рмакс ТУРБИ-М2 автоматически выключает насос без задержки и переходит в дежурный режим.
Также Блок выключит насос, если при отсутствии потока жидкости в течение 30 секунд, насос не сможет достичь давления выключения Рмакс.

Если поток жидкости через Блок отсутствует в течение 30 секунд при давлении в системе ниже Pмакс, Блок выключает насос и
переходит в режим предварительной аварии. В режиме предварительной аварии Устройство произведет 6 пробных пусков длительностью 30 секунд каждый — через 5, 30, 60 минут, затем через 6, 12 и 24 часа. При появлении потока жидкости во время любого из пробных пусков, Блок автоматически выйдет из режима предварительной аварии. В случае отсутствия жидкости в течение полного цикла пробных пусков Блок переходит в аварийный режим. Принудительный выход из аварийного режима производится вручную, путем отключения Блока от электросети не менее чем на 3 секунды.

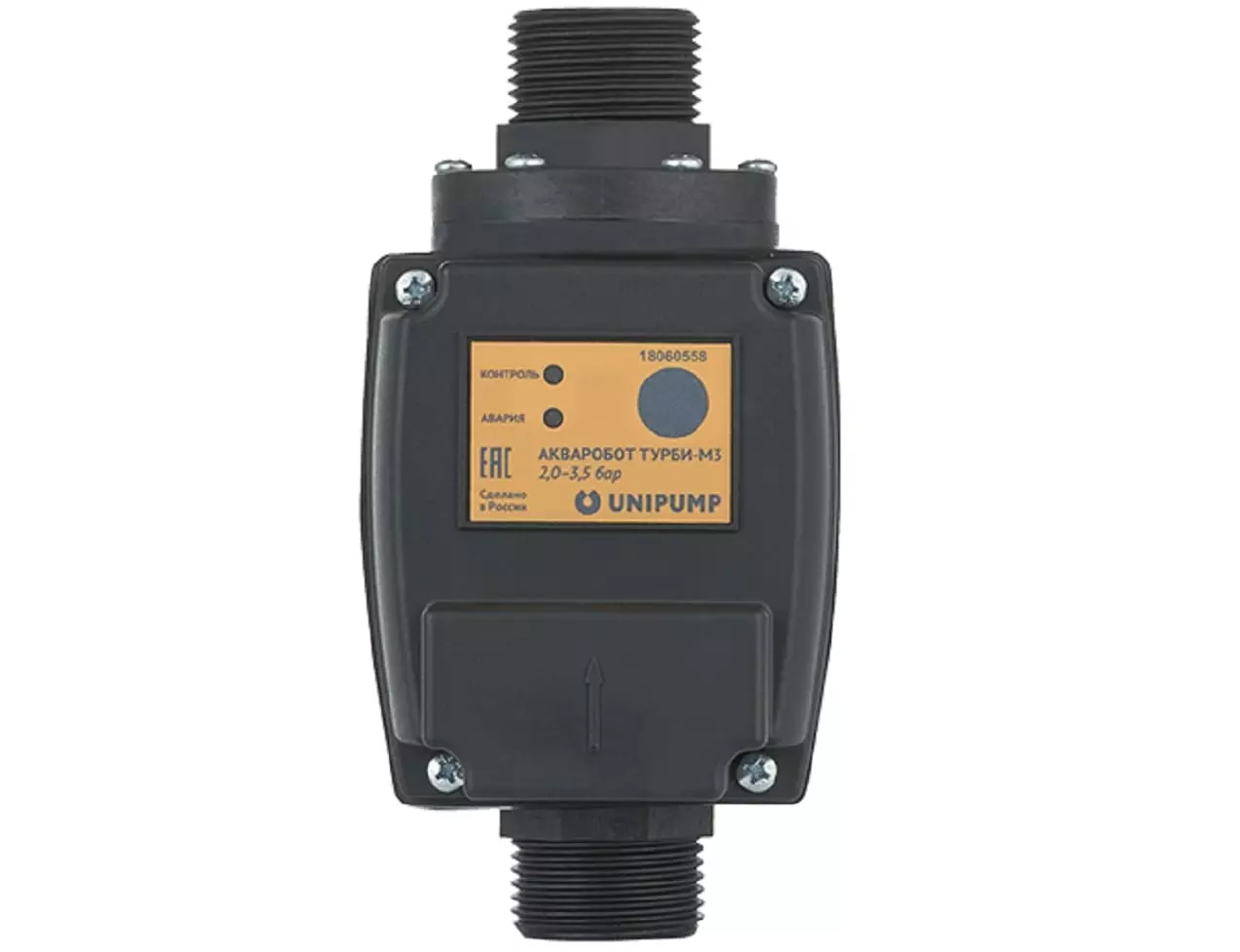

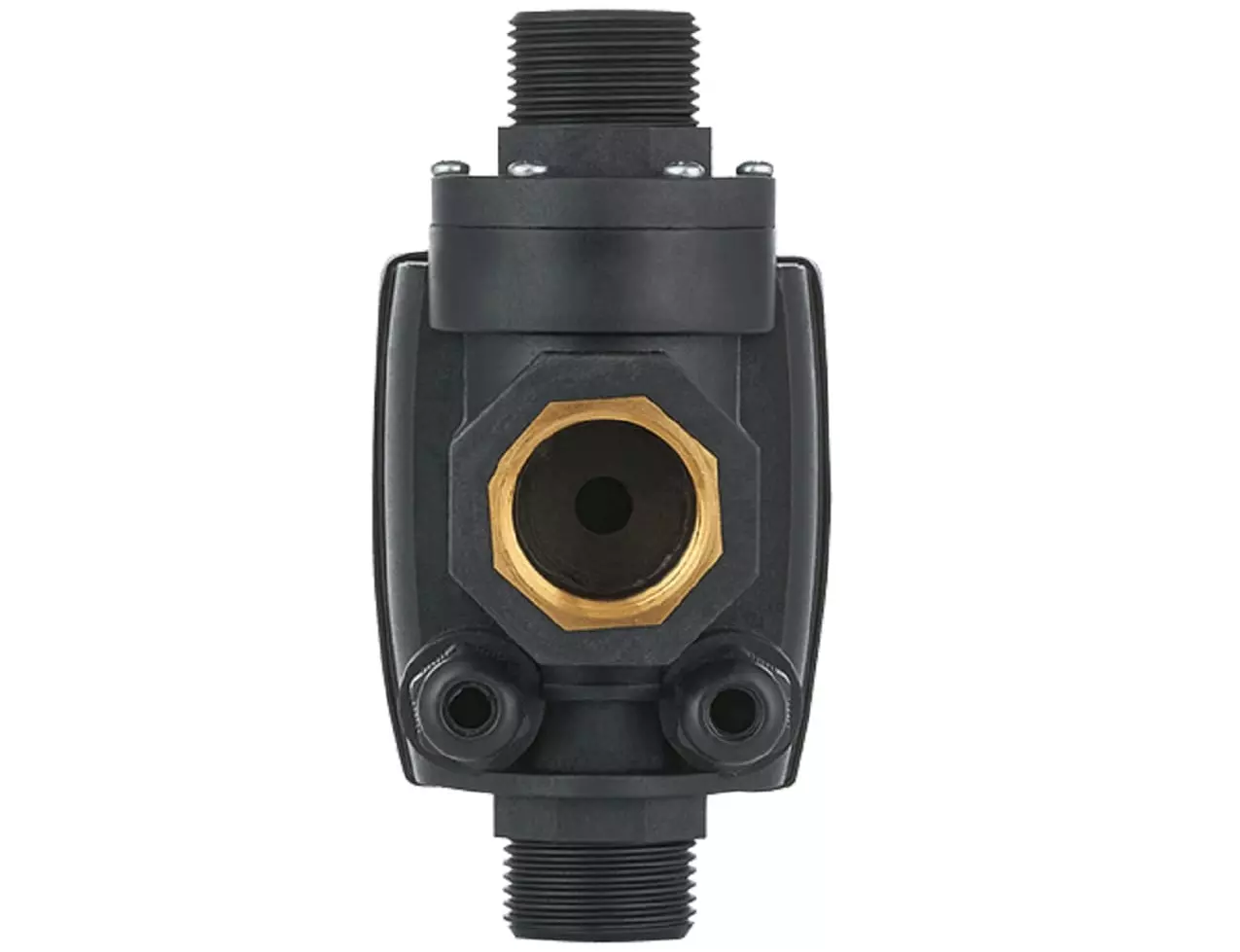

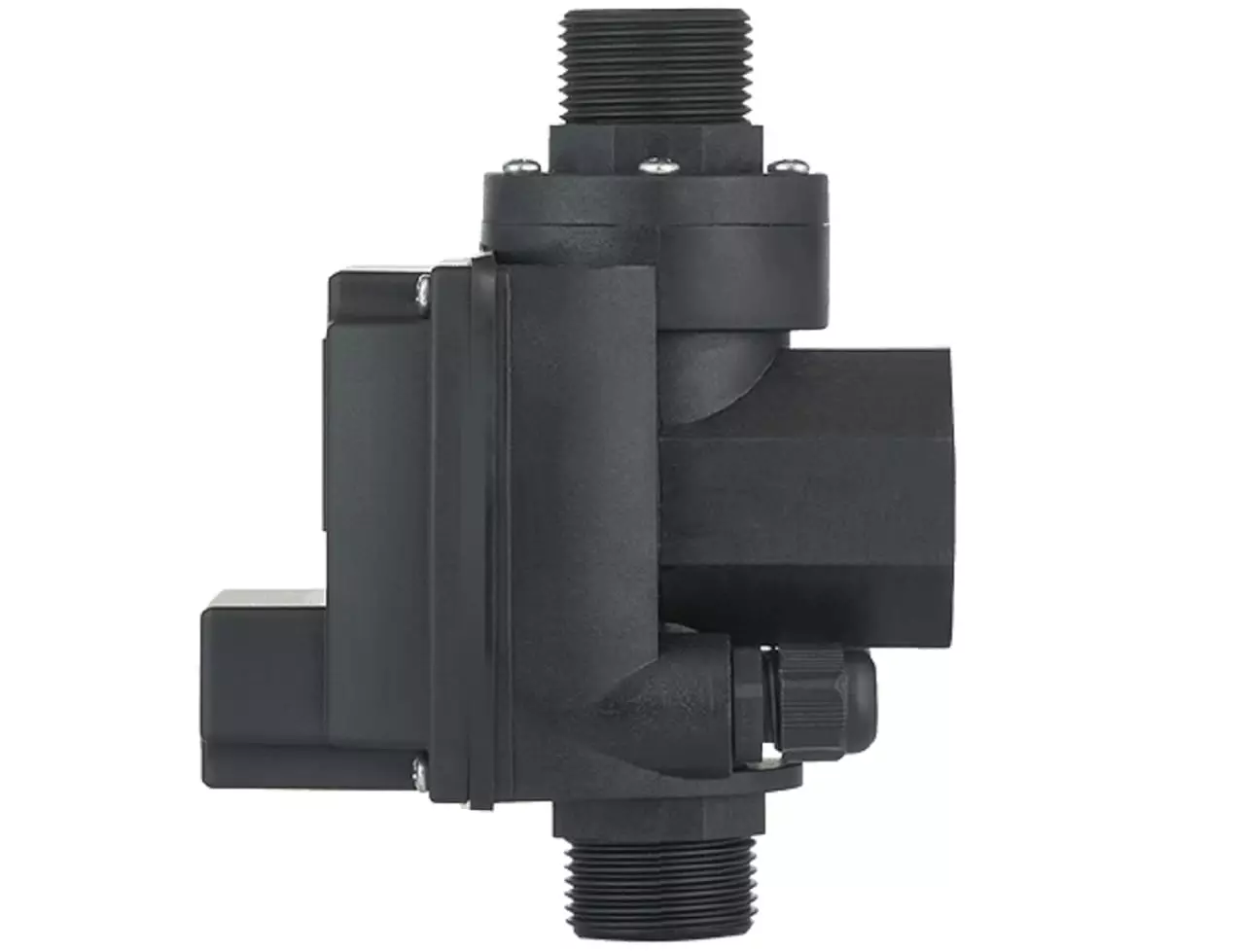

На корпусе расположены два присоединительных патрубка 1”(наружная резьба), патрубок для присоединения гидроаккумулятора с латунной вставкой 1”(внутренняя резьба), а также два кабельных ввода. На верхней крышке находятся два сигнальных светодиода, отображающих режимы работы устройства – зеленый КОНТРОЛЬ и красный АВАРИЯ, а также кнопка сброса аварийного режима.


Функциональные возможности АКВАРОБОТ ТУРБИ-М3

  • автоматически включает насос при падении давления в системе ниже давления включения Pмин;
  • автоматически выключает насос при достижения давления выключения Pмакс;
  • автоматически выключает насос с 30-секундной задержкой, если он не может создать давление выключения Pмакс при отсутствии потока жидкости;
  • автоматически выключает насос и переходит в режим предварительной аварии в случае «сухого хода», заклинивания рабочего колеса, утечки во всасывающей магистрали, засора во всасывающей магистрали;
  • осуществляет серию пробных пусков насоса для выхода из режима предварительной аварии;
  • выключает насос и переходит в аварийный режим в случае отсутствия потока жидкости в течение полного цикла пробных пусков;
  • стабильно работает при пониженном напряжении в электрической сети до 170 В. При понижении сетевого напряжения мощность насоса снижается пропорционально квадрату напряжения.


Принцип действия АКВАРОБОТ ТУРБИ-М3

  • Датчик потока состоит из крыльчатки и геркона. При прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока.
  • В двух лопастях крыльчатки симметрично расположены постоянные магниты. Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер.
  • Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом насос качает воду непрерывно,создавая в системе давление, соответствующее заданнымдатчиком порогам давления Рмин (давление включения насоса)и Рмакс (давление выключения насоса).
  • При остановке потока жидкости вращение крыльчатки постепенно прекращается, частота импульсов снижается и микроконтроллер подаёт команду на выключение насоса с 30-секундной задержкой. Данный принцип управления насосом также позволяет защитить его от работы в режиме «сухого хода».
  • Если в силу каких-либо причин насос не может создать в системе давление Рмакс, то онвыключается с тридцатисекундной задержкой при прекращениипотока воды или снижении его скорости до 2 л/мин, и автоматически включается при скорости потока более 2 л/мин, но неранее, чем через 2 секунды после выключения насоса. В этомслучае давление в системе будет определяться параметраминасоса, емкостью и схемой подключения гидроаккумулятора.
Напряжение питания
220±10% В
Тип
двухпороговый
Максимальная мощность двигателя
1.5 кВт
Максимальный ток
16 А
Номинальный ток
10 А
Максимальный допустимый поток
100л/мин
Защита от сухого хода
да
Максимальное рабочее давление
6 атм
Температура жидкости
+5…+40°С
Температура окружающей среды
+5…+40°С
Способ установки
вертикальный/горизонтальный
Датчик давления
1,5-3,0 бар
Минимальная чувствительность датчика потока
2л/мин
Время срабатывания защиты от "сухого хода"
30 с
Автоматический перезапуск после "сухого хода"
да
Манометр
нет

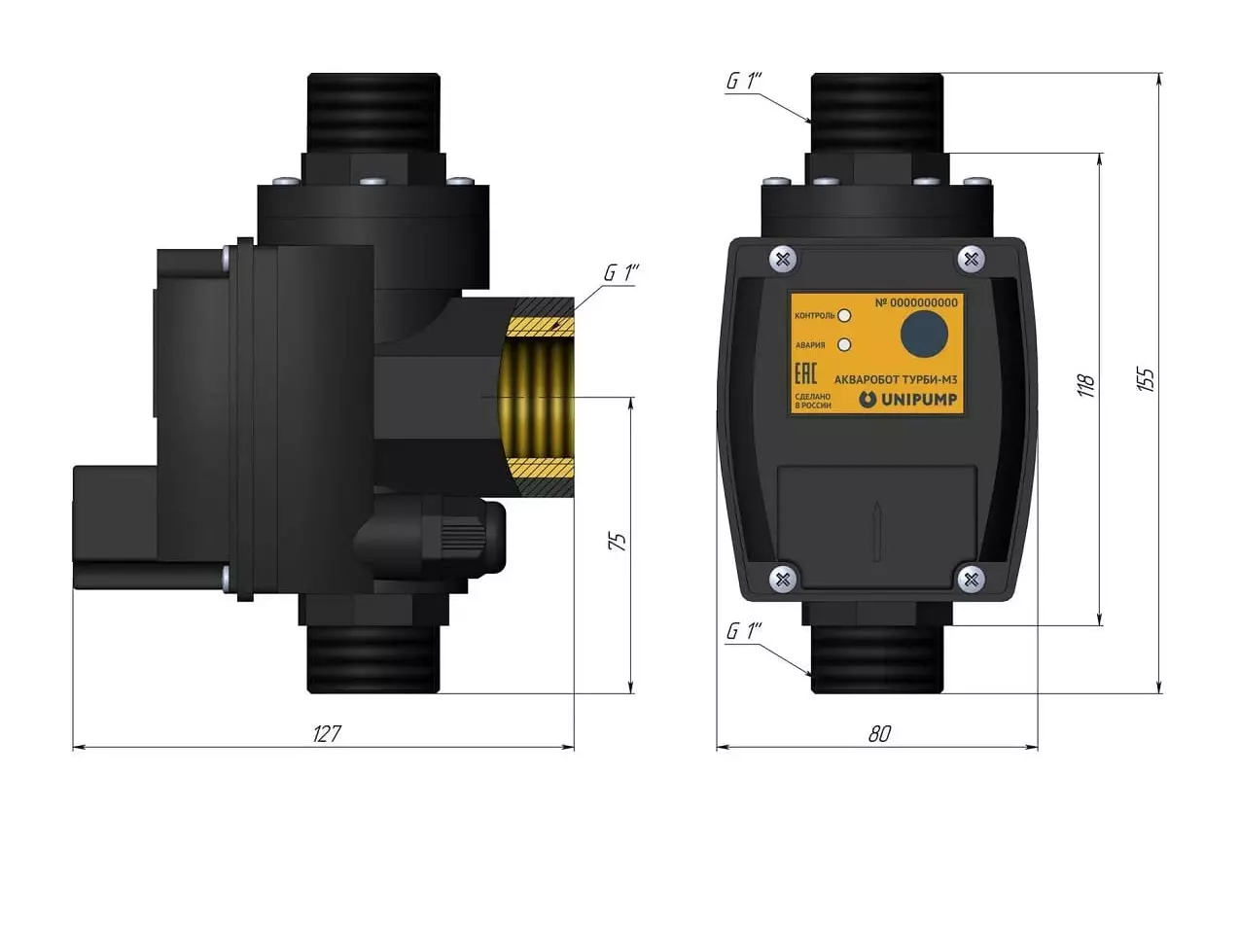

Размер присоединения
1"НР х 1"НР х 1”ВР
Класс защиты
IP65
Гарантия производителя
24 мес
Найти похожие

Инструкция (UNIPUMP_ТУРБИ_М3.pdf, 313 Kb) [Скачать]
